I. Visão geral

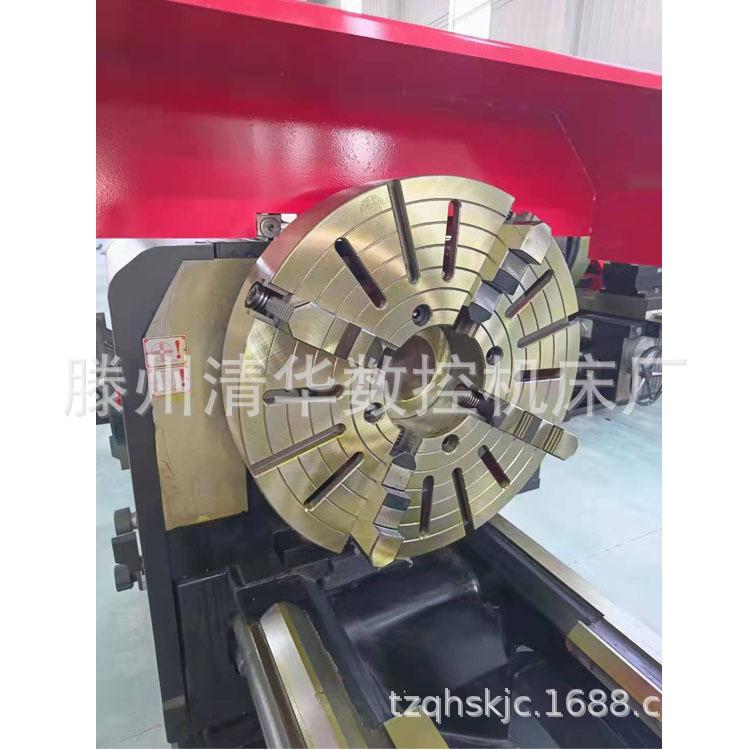

A torno horizontal CW61125B é uma máquina produzida pela Tsinghua CNC. O torno tem excelente desempenho e preço, e é adequado para cortar e usinar peças de máquinas pesadas com grandes diâmetros, como flanges grandes, eixos e tubos pesados, várias válvulas, peças de turbinas a vapor, etc. É usado em energia eólica, fabricação de papel, têxteis, borracha, moldes, autopeças e usinagem como rotores de turbinas a vapor, correias, geradores, rotores de turbinas, fusos de máquinas, guinchos e outras indústrias de fabricação mecânica.
2. Características de desempenho do torno
◆A faixa de potência e velocidade do fuso deste torno é adequada para corte. Ele pode tornear faces finais, círculos externos, furos internos e várias roscas métricas, imperiais, de módulo e diamétricas, e pode realizar perfuração, trepanação, mandrilamento e outros processos.
◆A frenagem e a direção para frente e para trás do eixo principal são controladas hidraulicamente, e a velocidade pode ser alterada pressionando um botão sem parar a máquina.
◆A caixa de cabeça é lubrificada com óleo de pressão e há várias faixas de velocidade do eixo para os usuários escolherem.
◆Há uma proteção de segurança dentro da caixa deslizante para evitar que o torno seja danificado devido à sobrecarga.
◆O suporte de ferramenta superior pode usinar cones curtos, e o movimento combinado de avanço longitudinal e avanço do suporte de ferramenta superior pode usinar cones longos. Os trilhos-guia da cama são endurecidos na superfície.
◆As alças de operação do torno são centralizadas e fáceis de usar.
Após a aceitação ser qualificada e ambas as partes assinarem, o torno pode ser enviado.
|
Especificações e modelos |
|
CW61125 |
|
Diâmetro de rotação na cama |
milímetros |
1250 |
|
Diâmetro de rotação do porta-ferramenta |
milímetros |
1400 |
|
Comprimento da peça de trabalho |
milímetros |
1500,3000,4000,5000-15000 |
|
Diâmetro/largura interna de rotação do sulco da sela |
milímetros |
1300/310 |
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo |
milímetros |
φ104; D11 (série B) φ130; D11 (série C) |
|
Eixo passante, cone frontal e cone superior |
milímetros |
φ120 (série B) φ140 (série C) Morse No. |
|
Série e faixa de velocidade do fuso |
rpm |
18 tipos 4.8-640 |
|
Magnitude e alcance longitudinal do avanço |
mm/r |
64 espécies 0,05-24,3 |
|
Faixa 1:1 |
mm/r |
0,1-1,52 |
|
Gama 16:1 Vendas diretas universal cw61125 torno horizontal estendido preço 61125 fabricante de peças de torno |
mm/r |
1,6-24,3 |
|
Faixa de microalimentação por troca de marchas |
mm/r |
0,06-0,912 |
|
Proporção entre avanço transversal e avanço longitudinal |
|
1/2 |
|
Velocidade de movimento rápido da sela |
mm/min |
4000 |
|
Passo do parafuso da máquina-ferramenta |
milímetros |
12 (métrico) 1/2" (imperial) |
|
Número e intervalo de tipos de threads métricos |
milímetros |
50 tipos 1-240 (14 tipos de roscas não padronizadas) |
|
Número e faixa de roscas em polegadas |
|
26 tipos 14-1 tpi |
|
Número e intervalo de threads do módulo |
milímetros |
53 tipos 0,5-120 |
|
Número e faixa de roscas de passo de diâmetro |
|
24 tipos 28-1 DP |
|
Curso horizontal da estrutura da lâmina inferior |
milímetros |
500 |
|
Curso superior do descanso da ferramenta |
milímetros |
200 |
|
Curso da manga do cabeçote móvel |
milímetros |
250 |
|
Conicidade da manga do cabeçote móvel |
|
Mohs nº 5 |
|
Largura do trilho-guia da base do torno e dureza de têmpera |
milímetros |
600RC52 |
|
potência do motor principal |
kW |
11 ou 15 |
|
Potência rápida do motor |
kW |
1.1 |
|
Potência do motor da bomba de resfriamento |
c |
90 |
|
Largura da máquina × altura / largura da embalagem × altura |
milímetros |
1550×1630/ |
|
Comprimento da máquina/comprimento da caixa de embalagem |
|
|
|
Comprimento da peça de trabalho |
|
|
|
750 |
milímetros |
|
|
1500 |
milímetros |
3700/3900 |
|
2000 |
milímetros |
|
|
3.000 |
milímetros |
5250/5400 |
|
4000 |
milímetros |
6250/6450 |
|
5.000 |
milímetros |
7250/7630 |
|
Peso líquido da máquina-ferramenta |
|
|
|
Comprimento da peça venda direta universal cw61125 torno horizontal estendido preço 61125 peças de torno fabricante |
|
|
|
750 |
milímetros |
|
|
1500 |
milímetros |
5500/6350 |
|
2000 |
milímetros |
|
|
3.000 |
milímetros |
6100/7250 |
|
4000 |
milímetros |
6700/8150 |
|
5.000 |
milímetros |
7500/9200 |
|
largura da cama |
milímetros |
600 |
|
rolamento de carga |
kg |
2000
|
