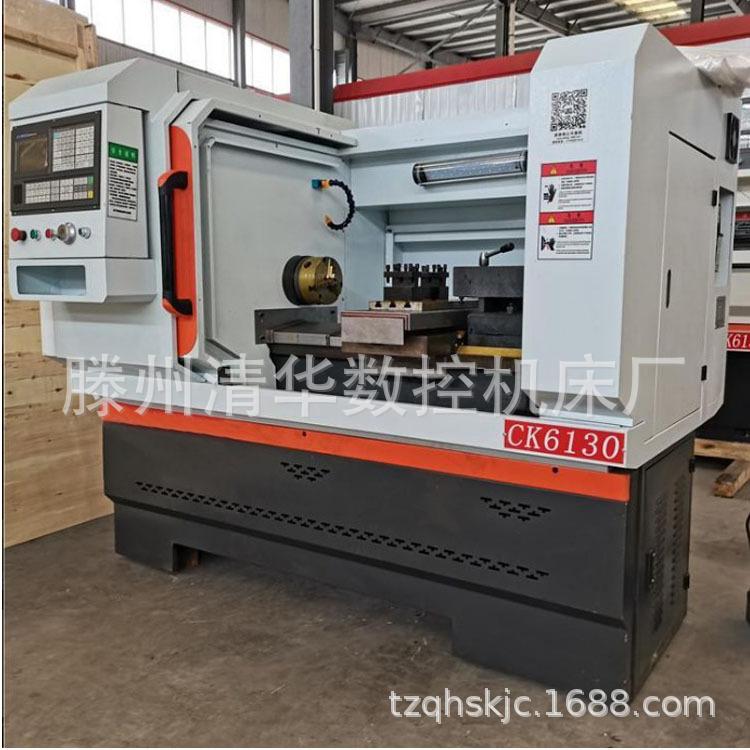

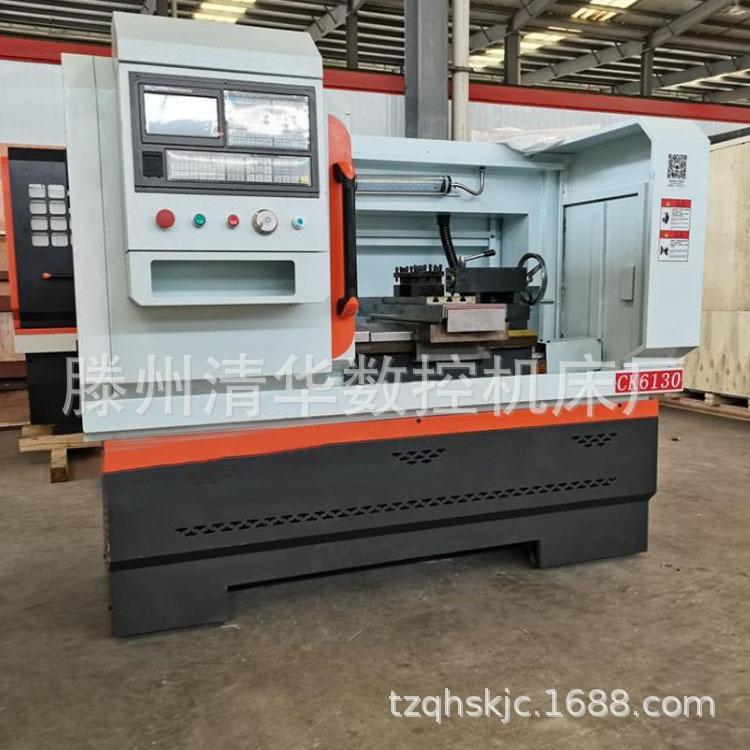

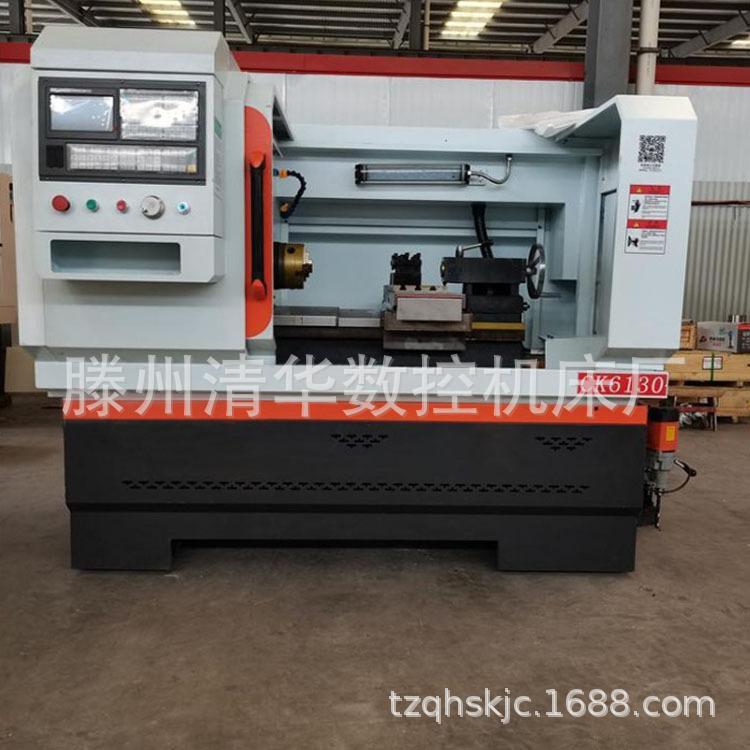

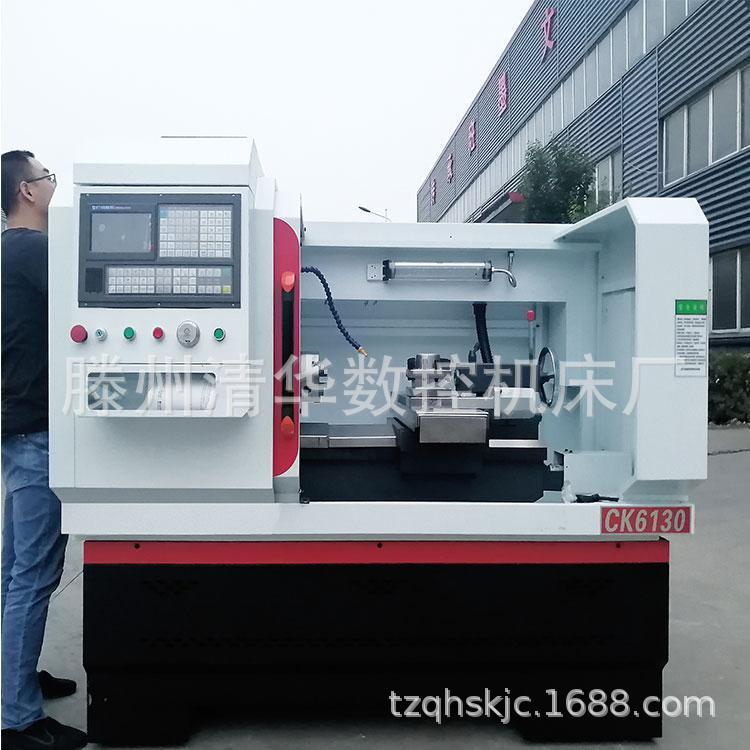

Fornecimento Ck6130 Torno CNC Barramento Rígido Torno CNC Pequeno de Precisão 6140/6150 Corpo da Bancada Geral
Quantidade
|
Parâmetros técnicos e configuração do torno CNC horizontal de trilho rígido CK6130 |
|
||||
|
Parâmetros técnicos |
categoria |
modelo |
unidade |
ginsengnúmero |
|
|
Capacidade de processamento |
Diâmetro máximo de rotação da cama |
milímetros |
Φ300 |
||
|
Diâmetro máximo de giro do carro |
milímetros |
Φ100 |
|||
|
Diâmetro máximo de corte |
milímetros |
Φ300 |
|||
|
Comprimento máximo de processamento |
milímetros |
320 |
|||
|
jornada |
Curso máximo do eixo X/Z |
milímetros |
280/320 |
||
|
Unidade de deslocamento mínimo do eixo X/Z |
milímetros |
0,001 |
|||
|
Fuso |
Diâmetro do fuso através do furo |
milímetros |
F48 |
||
|
Diâmetro do furo passante do tubo trefilado |
milímetros |
Φ40 |
|||
|
Conicidade interna do fuso |
40° |
|
|||
|
Série de fuso |
Intenso |
|
|||
|
Velocidade limite do fuso |
rpm |
150-2200 |
|||
|
Método de fixação Wagmine |
Fixação pneumática por mandril flexível |
|
|||
|
Potência do motor principal (conversão de frequência) |
kW |
4 |
|||
|
Conversor de frequência |
kW |
5.5 |
|||
|
Porta-ferramentas de alimentação |
Eixo X/Z |
Nm |
Servo4/4 (opcional passo 12/12) |
||
|
Velocidade de deslocamento rápido do eixo X/Z |
m/min |
5/10 |
|||
|
Tipo de porta-ferramentas |
Porta-ferramentas elétrico de 4 estações |
|
|||
|
Tamanho da barra de ferramentas |
milímetros |
16×16 |
|||
|
Precisão de posicionamento repetido do porta-ferramentas |
milímetros |
≤0,004 |
|||
|
contraponto |
Tipo de assento traseiro |
ter |
|
||
|
Diâmetro da manga do cabeçote móvel |
milímetros |
Φ52 |
|||
|
Curso da manga do cabeçote móvel |
milímetros |
90 |
|||
|
contraponto Buraco de cone |
Mohs4# |
|
|||
|
outro |
Peso líquido da máquina-ferramenta |
kg |
1000 |
||
|
Dimensões da máquina-ferramenta (comprimento×largura×altura) |
milímetros |
1480×800×1600 |
|||
|
Demanda de eletricidade (potência/atual) |
kW/A |
8kW/15A |
|||
|
Configuração padrão |
seqüência |
nome |
quantidade |
Configuração padrão |
|
|
Número |
|||||
|
1 |
Sistema CNC |
1 conjunto |
Número amploGSK928/Servo |
||
|
2 |
mandril |
1 conjunto |
nenhum |
||
|
3 |
contraponto |
1 conjunto |
Contraponto manual |
||
|
4 |
Parafuso de esfera na direção X |
1 conjunto |
Doméstico |
||
|
5 |
Parafuso de esfera com direção Z |
1 conjunto |
Doméstico |
||
|
6 |
Porta-ferramentas elétricas |
1 conjunto |
LD4B-CK0625 |
||
|
7 |
Rolamentos de parafuso de direção X, Z |
cada1 conjunto/unidade |
Doméstico |
||
|
8 |
Acoplamento de direção X, Z |
cada1 conjunto/unidade |
Terceirização doméstica |
||
|
9 |
hospedarRolamento do eixo |
1 conjunto/unidade |
DomésticoP5 |
||
|
10 |
fundição da fuselagem |
1 conjunto |
Use fundição em areia de resina de alta qualidade |
||
|
11 |
Montagem do fuso |
1 conjunto/unidade |
Fuso montado |
||
|
12 |
Óleopintar |
1 conjunto/unidade |
A cor pode ser configurada de acordo com os requisitos do cliente. Se não houver nenhum requisito especial, será configurada de acordo com nossa cor padrão. |
||
|
13 |
Correrescorregar |
1 conjunto/unidade |
Bomba de óleo lubrificante elétrica doméstica, circuito de óleo lubrificante instalado |
||
|
14 |
apêndice |
cada1 conjunto/unidade |
Placa de conexão do mandril,mandril,cilindro de fixação |
||
