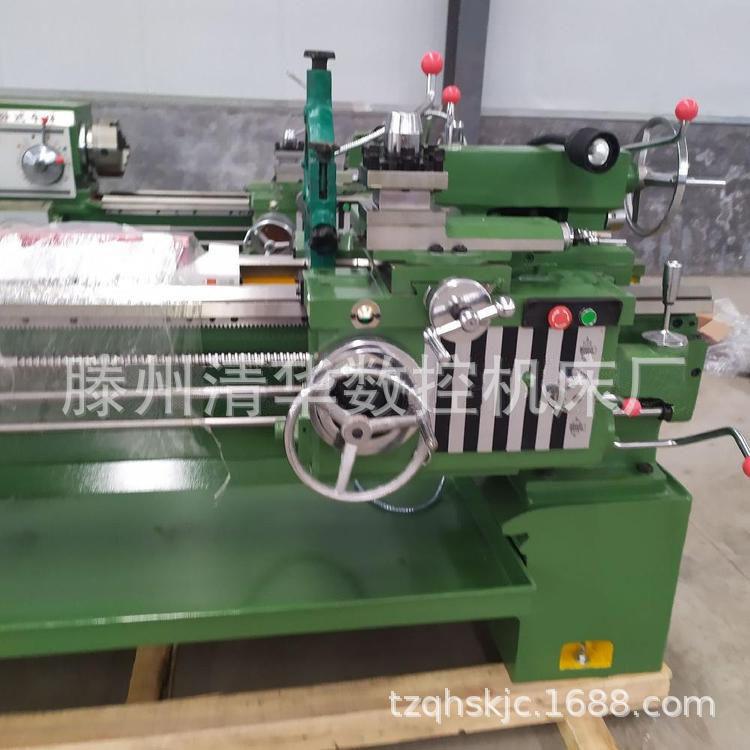

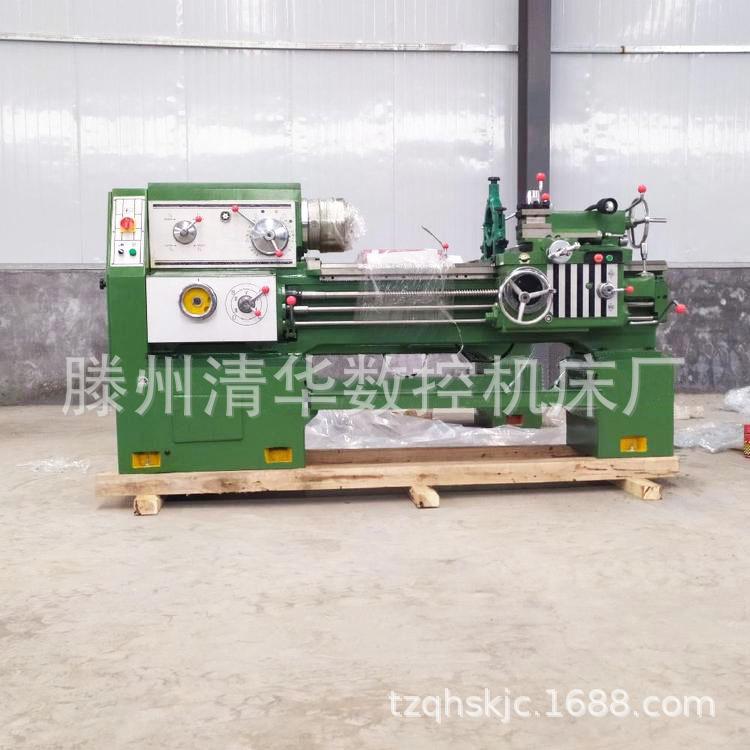

Ca6166X1000 Torno Padrão Shenyang Modelo Ca6166 Torno de Grande Diâmetro com Carro Deslizante

modelo

CA6166B

CA6266B

O maior diâmetro de rotação da peça de trabalho na base

660 mm (26,2/5″)

O maior diâmetro orbital na sela

870 mm (34,4/5″)

Comprimento efetivo dentro do selim

210 mm (8″)

Comprimento máximo da peça

1000 mm (40″); 1500 mm (60″); 2000 mm (80″); 3000 mm (118″)

Comprimento máximo de giro

900 mm (35″); 1400 mm (55″); 1900 mm (75″); 2900 mm (114″)

Distância do centro do fuso ao trilho-guia do plano base

330 mm (13″)

Diâmetro máximo de rotação da peça no porta-ferramenta

400 mm (16″)

Furo frontal cônico do fuso

1:20 90 mm (3,5″)

Fuso

Número de rotações positivas

24tipo

Faixa de velocidade de avanço

50Hz:10-1400r/min 60Hz:12-1680r/min

Número de reverso

12tipo

Faixa de velocidade reversa

50Hz:14-1580r/min 60Hz:17-2000m/min

Diâmetro do furo do fuso

80 mm (3,1″)

Taxa de alimentação

Número de tipos de alimentação longitudinal e transversal

cada64tipo

Avanço longitudinal padrão do suporte da ferramenta por rotação do fuso

0,11-1,6 mm/r

Avanço longitudinal mínimo do apoio da ferramenta por rotação do fuso

0,028-0,11 mm/r

Taxa de avanço longitudinal do apoio da ferramenta por rotação do fuso

1,6-6,4 mm/r

Taxa de alimentação

Avanço horizontal padrão mínimo por rotação do fuso do porta-ferramenta

0,05-0,8 mm/r

Avanço lateral mínimo do porta-ferramentas por rotação do fuso

0,014-0,048 mm/r

A taxa de avanço lateral do porta-ferramentas por rotação do fuso é aumentada

0,80-3,0 mm/r

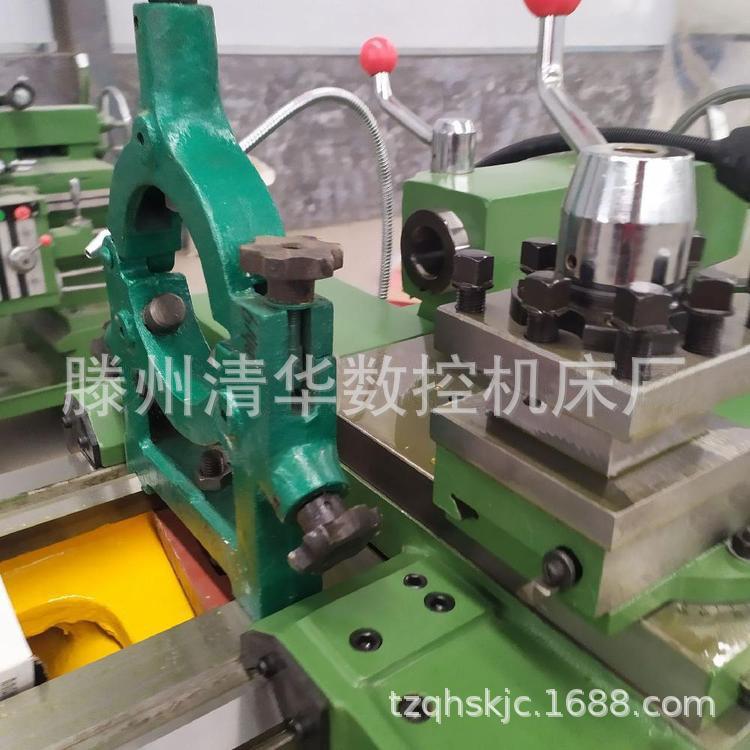

Porta-faca

Velocidade de movimento longitudinal rápido

50Hz:4m/min 60Hz:4,8m/min

Velocidade rápida de movimento lateral

50Hz:4m/min 60Hz2,4m/min

Curso máximo do poste inferior da ferramenta

420mm

Curso máximo do poste superior da ferramenta

140 mm

Ângulo de rotação da base giratória do porta-ferramentas

±90°

Distância da linha central do fuso à superfície de suporte da ferramenta

26mm
