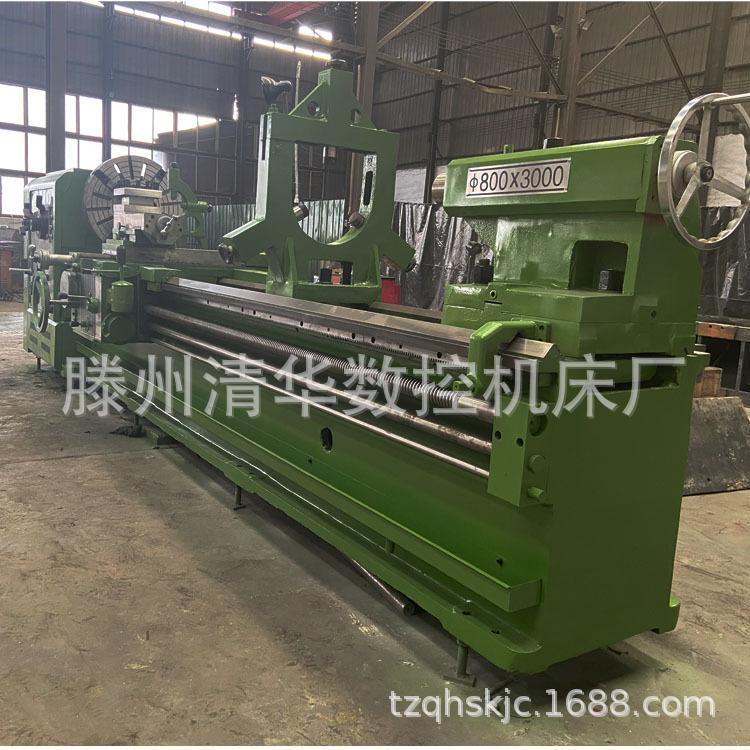

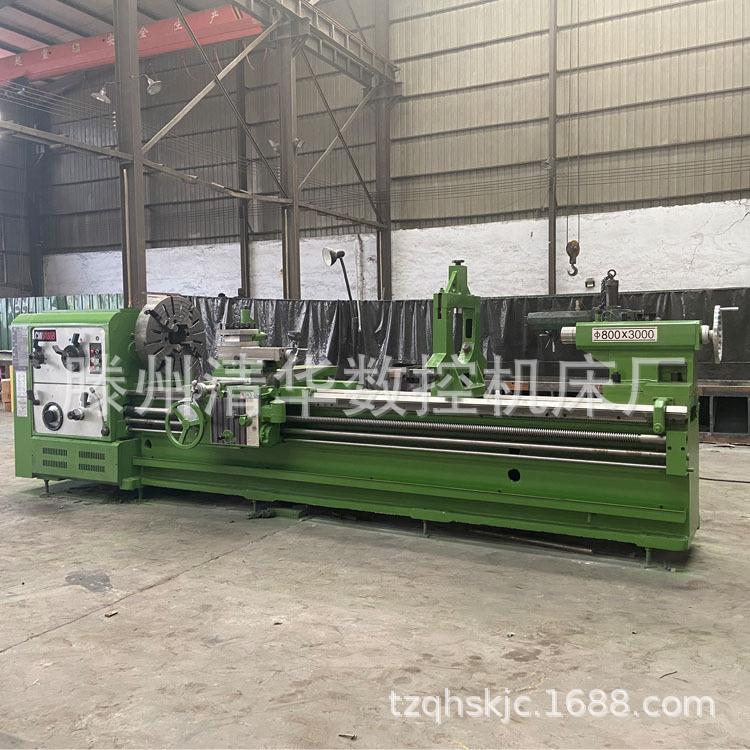

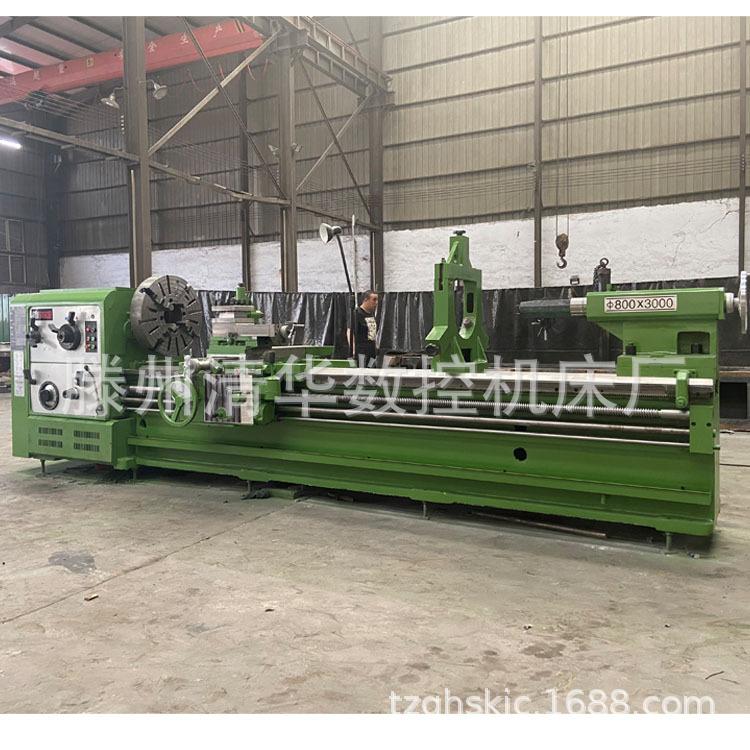

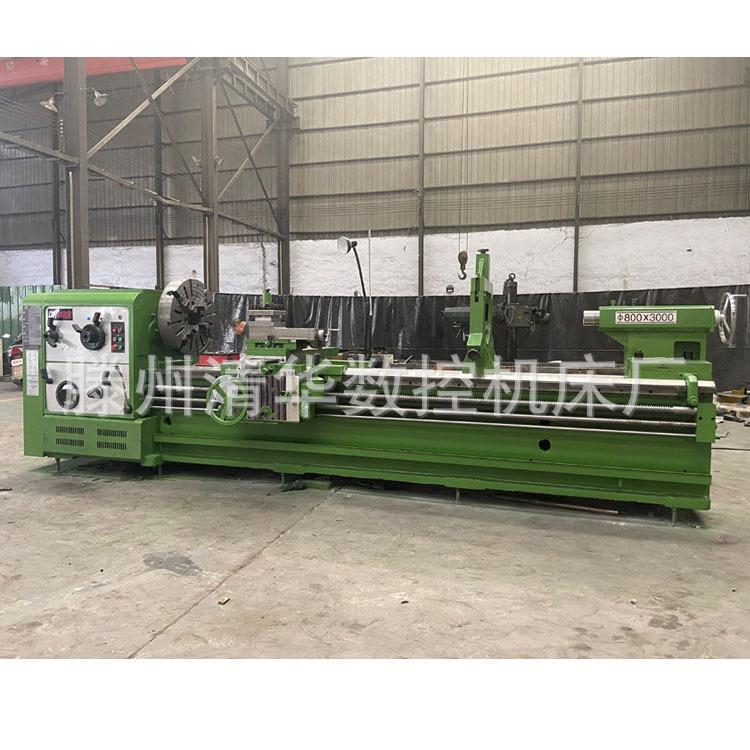

Vendas Tsinghua Cnc Cw6180X3000 Torno Comum Leito Integral Horizontal Pesado 6280 Torno de Sela
Quantidade
Correspondências exatas por um preço menor
![[Shanzhong Heavy Industry] Torno Horizontal Cw6180X3000 Leito Integral de Chão 6180 Torno Pesado de Uso Geral](https://img.joomprocdn.net/zu/8y/1ujgv9ztrfvc8zgh9f0t45tnmz2k_100_100.jpeg)
![[Indústria Pesada Shanzhong] Torno Comum Cw6180X3000 Leito Integral 6180 Torno Horizontal Pesado de Piso](https://img.joomprocdn.net/zu/8y/1ujgv9ztrfvc8zgh9f0t45tnmz2k_100_100.webp)
Produtos similares a um preço mais baixo
Este torno é usado principalmente para tornear superfícies cilíndricas internas e externas, superfícies cônicas e outras peças rotativas. Ele pode processar várias roscas métricas, imperiais, de módulo e de passo diametral comumente usadas, e pode desenhar ranhuras de óleo e rasgos de chaveta.
1.A cama adota uma placa dupla reforçada de largura larga para a parede lateral e uma estrutura combinada em forma de caixa e reforçada oblíqua para a placa frontal interna. A rigidez geral é um terço maior do que a de uma estrutura de reforço em forma de porta de parede única.
2.A operação é centralizada, o slide é equipado com um mecanismo de movimento rápido e a operação é realizada intuitivamente com uma única alça; a conversão do fuso para frente e para trás e o freio são controlados hidraulicamente.
3.O torno tem alta rigidez estrutural e rigidez de transmissão, precisão estável e pode realizar cortes fortes.
4, a superfície de deslizamento inferior do trilho-guia da cama adotaTSFEstrutura de incrustação resistente ao desgaste, movimento leve e flexível, longa vida útil; o sistema de lubrificação é um sistema de circulação externa, o que melhora a precisão do processamento.5, o furo do fuso é grande e pode ser passado através4"O cabeçote móvel é equipado com um mostrador e linhas gravadas para uso intuitivo; a máquina-ferramenta tem uma aparência elegante e bonita e é fácil de limpar e manter.
|
CWSérie Ordinária |
|
CW6163B/C |
CW6180B |
|
Diâmetro máximo de rotação da cama |
milímetros |
630 |
800 |
|
Diâmetro máximo de rotação no porta-ferramenta |
milímetros |
350 |
520 |
|
Comprimento máximo da peça |
|
1500.3000.4000.5000.6000.8000. |
1500,3000.4000.5000.6000.8000 |
|
Diâmetro de rotação interna da ranhura da sela/largura efetiva |
milímetros |
800/300 |
970/300 |
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo |
milímetros |
φ104；φ130；D11 |
φ104； φ130；D11 |
|
Eixo passante, cone frontal e cone superior |
milímetros |
φ120φ140Mohs5Número |
φ120φ140Mohs5Número |
|
Série e faixa de velocidade do fuso |
rpm |
18tipo6-800 |
18tipo6-800 |
|
Magnitude e alcance longitudinal do avanço |
mm/r |
64tipo0,06-24,3 |
64tipo0,06-24,3 |
|
escopo1：1 |
mm/r |
0,1-1,52 |
0,1-1,52 |
|
escopo16：1 |
mm/r |
1,6-24,3 |
1,6-24,3 |
|
Faixa de microalimentação por troca de marchas |
mm/r |
0,05-0,76 |
0,05-0,76 |
|
Proporção entre avanço transversal e avanço longitudinal |
|
1/2 |
1/2 |
|
Velocidade de movimento rápido da sela |
mm/min |
4000 |
4000 |
|
Passo do parafuso da máquina-ferramenta |
milímetros |
12(Métrica)1/2"(Imperial) |
12(Métrica)1/2"(Imperial) |
|
Número e intervalo de tipos de threads métricos |
milímetros |
50tipo1-240(Outro14Fios não padronizados) |
50tipo1-240(Outro14Fios não padronizados) |
|
Número e faixa de roscas em polegadas |
|
26tipo14-1 tpi |
26tipo14-1 tpi |
|
Número e intervalo de threads do módulo |
milímetros |
53tipo0,5-120 |
53tipo0,5-120 |
|
Número e faixa de roscas de passo de diâmetro |
|
24tipo28-1 DP |
24tipo28-1 DP |
|
Curso lateral máximo do poste inferior da ferramenta |
milímetros |
315 |
450 |
|
Curso máximo do apoio superior da ferramenta |
milímetros |
200 |
200 |
|
Curso da manga do cabeçote móvel |
milímetros |
250 |
250 |
|
Conicidade da manga do cabeçote móvel |
|
Mohs5Número |
Mohs5Número |
|
potência do motor principal |
kW |
11 |
11 |
|
Potência rápida do motor |
kW |
1.1 |
1.1 |
|
Potência do motor da bomba de resfriamento |
c |
90 |
90 |
|
Peso líquido da máquina-ferramenta |
kg |
3500.4500.5600.6600.7600.8600.9500 |
3500.4500.5600.6600.7600.8600.9500 |
|
Dimensões da máquina-ferramenta |
|
longoxLarguraxalto |
longoxLarguraxalto |
|
1500 |
milímetros |
3725x1393x1537 |
3725x1473x1622 |
|
3.000 |
milímetros |
5225x1393x1537 |
5225x1473x1622 |
|
4000 |
milímetros |
6225x1393x1537 |
6225x1473x1622 |
|
5.000 |
milímetros |
7225x1393x1537 |
7225x1473x1622 |
|
6.000 |
milímetros |
8225x1393x1537 |
8225x1473x1622 |
|
largura da cama |
milímetros |
550 |
550 |
|
capacidade de peso |
kg |
2000 |
2000 |
