Plaina para Máquinas-Ferramenta Tsinghua Bc6063/Bc6066 Máquina de Plaina Cabeça de Touro com Trilho Guia de Rabo de Andorinha para Plainamento de Superfície
Quantidade

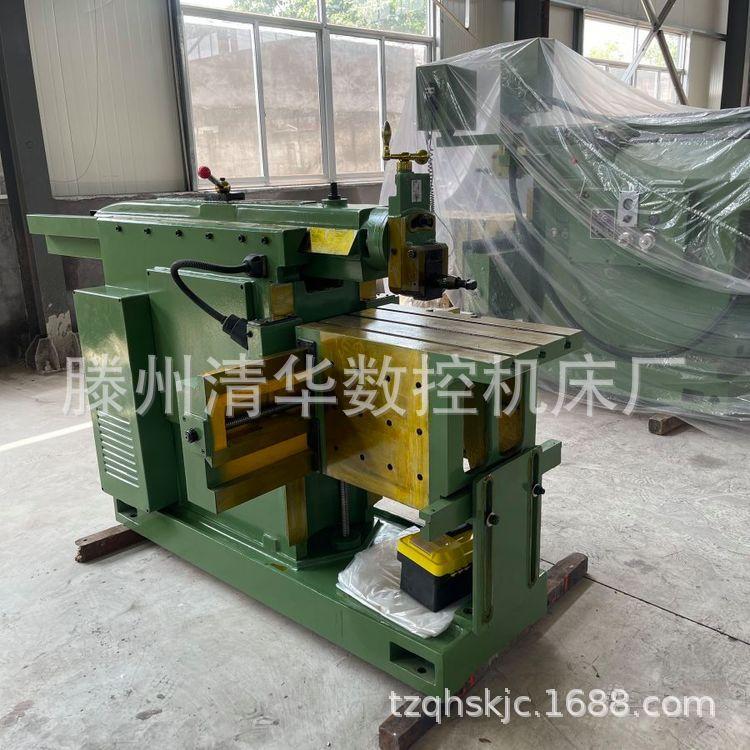

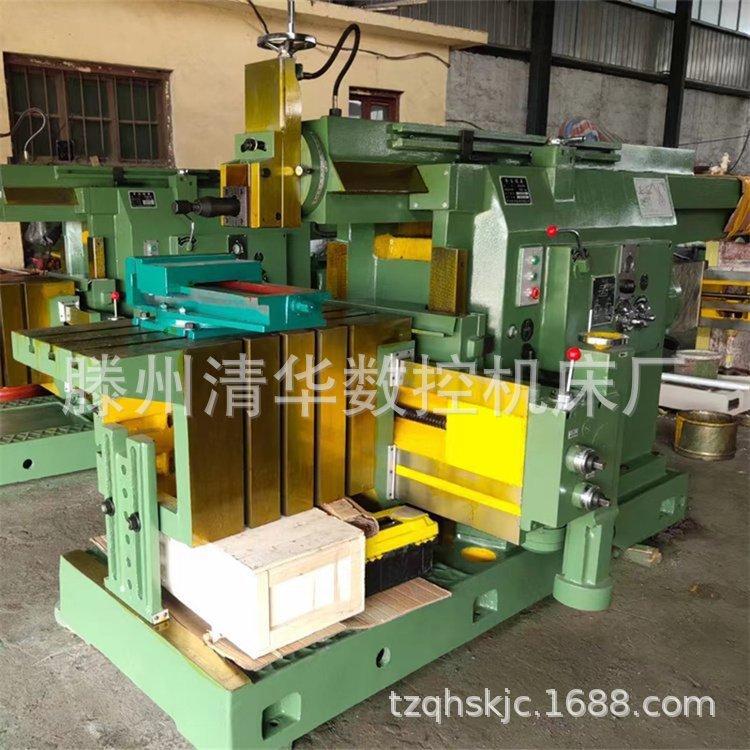

A plaina mecânica BC6063 é usada para aplainar várias superfícies planas e moldadas, adequada para produção de peça única e pequenos lotes.
Processos de tratamento térmico, como têmpera, envelhecimento por vibração e têmpera ultrassônica de peças importantes, como a base, tornam a máquina-ferramenta mais estável em precisão e com maior vida útil.
O movimento de corte principal e o movimento de avanço são ambos acionados por engrenagem, com regulação de velocidade contínua e dispositivo de segurança contra sobrecarga hidráulica. Eles giram suavemente, com pequeno sobrecurso, partida e parada flexíveis e confiáveis, boa rigidez da máquina, grande força de corte, alta precisão de comutação, baixa temperatura do óleo, pequena deformação térmica, precisão estável e podem atender às necessidades de corte forte e trabalho contínuo.

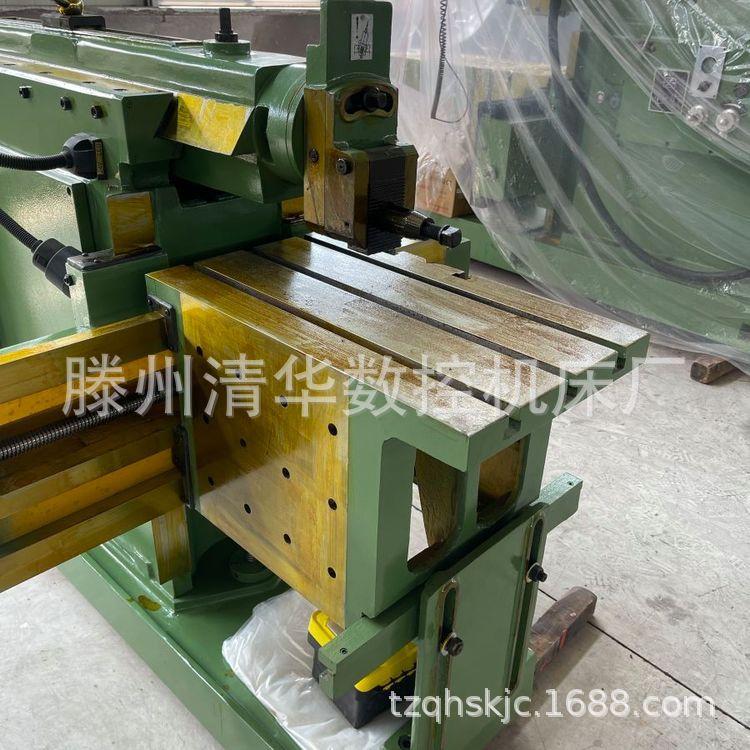

A mesa de trabalho da máquina-ferramenta pode atingir movimentos horizontais e verticais rápidos, o suporte da ferramenta possui um mecanismo de elevação automática da ferramenta, os cabos da máquina-ferramenta são centralizados, a operação é conveniente e o grau de automação é alto.
|
modelo |
Modelador BC6063 |
|
|
Comprimento máximo de aplainamento (mm) |
630 |
|
|
Distância máxima do fundo do carneiro até a superfície de trabalho (mm) |
385 |
|
|
Distância máxima de movimento lateral da mesa de trabalho (mm) |
630 |
|
|
Distância máxima de movimentação vertical da bancada (mm) |
360 |
|
|
Tamanho da superfície de trabalho na bancada (comprimento x largura) (mm) |
630×400 |
|
|
Curso do porta-ferramenta (mm) |
120 |
|
|
Tempos alternativos de Ram por minuto |
14, 20, 28, 40, 56, 80 |
|
|
Ângulo de rotação do suporte da ferramenta (°) |
±60° |
|
|
Tamanho máximo do cabo da plaina (largura x espessura) (mm) |
20×30 |
|
|
Faixa de alimentação motorizada da mesa de trabalho |
Alimentação horizontal (12 níveis) (mm) |
0,2~2,5 |
|
Alimentação vertical (12 níveis) (mm) |
0,08~1,00 |
|
|
Tamanho da ranhura T central da bancada (mm) |
18 |
|
|
Potência do motor principal (kw) |
3 |
|
|
Dimensões totais (comprimento x largura x altura) (mm) |
2342×1225×1480 |
|
|
Peso líquido/peso bruto (kg) |
1750/1870 |
|
