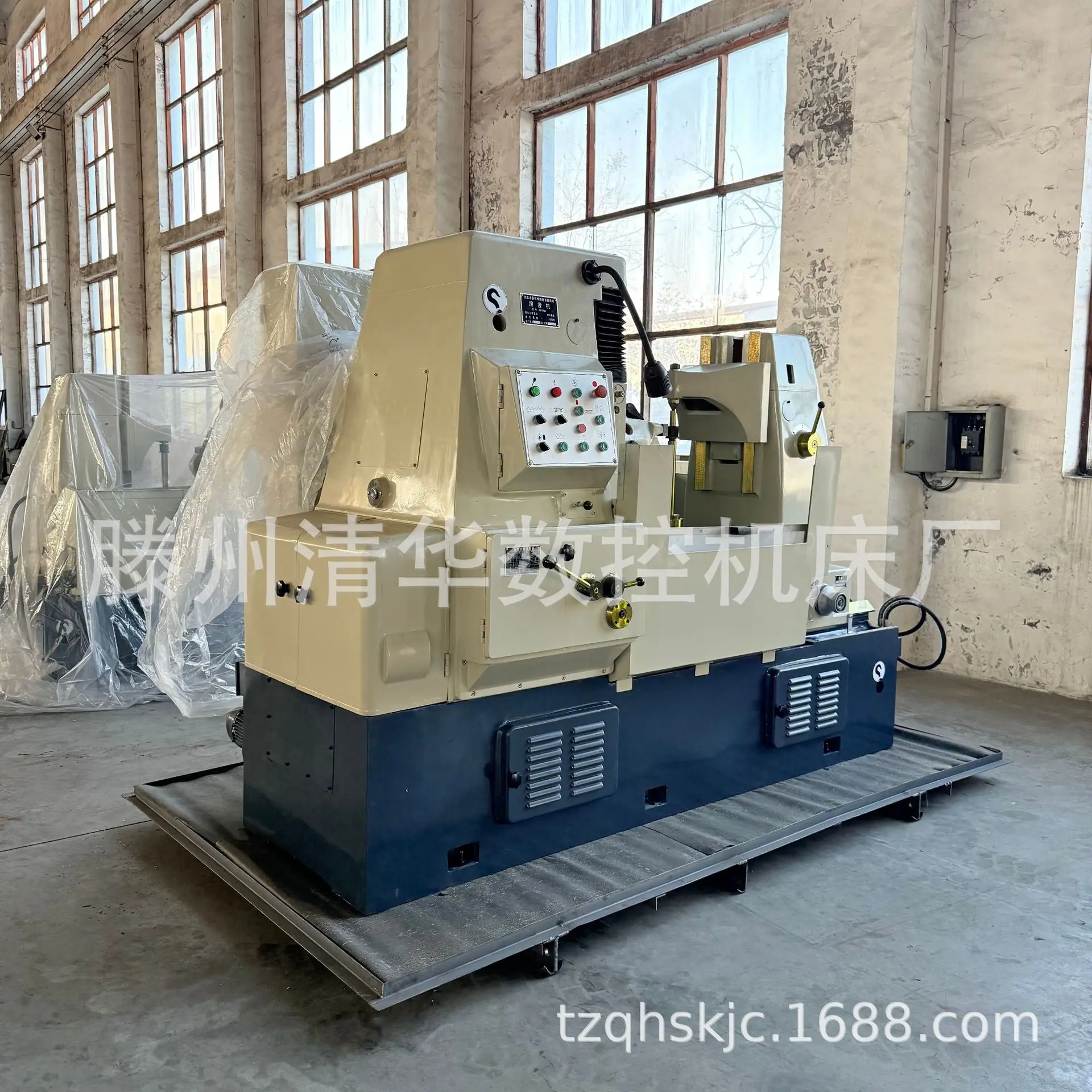

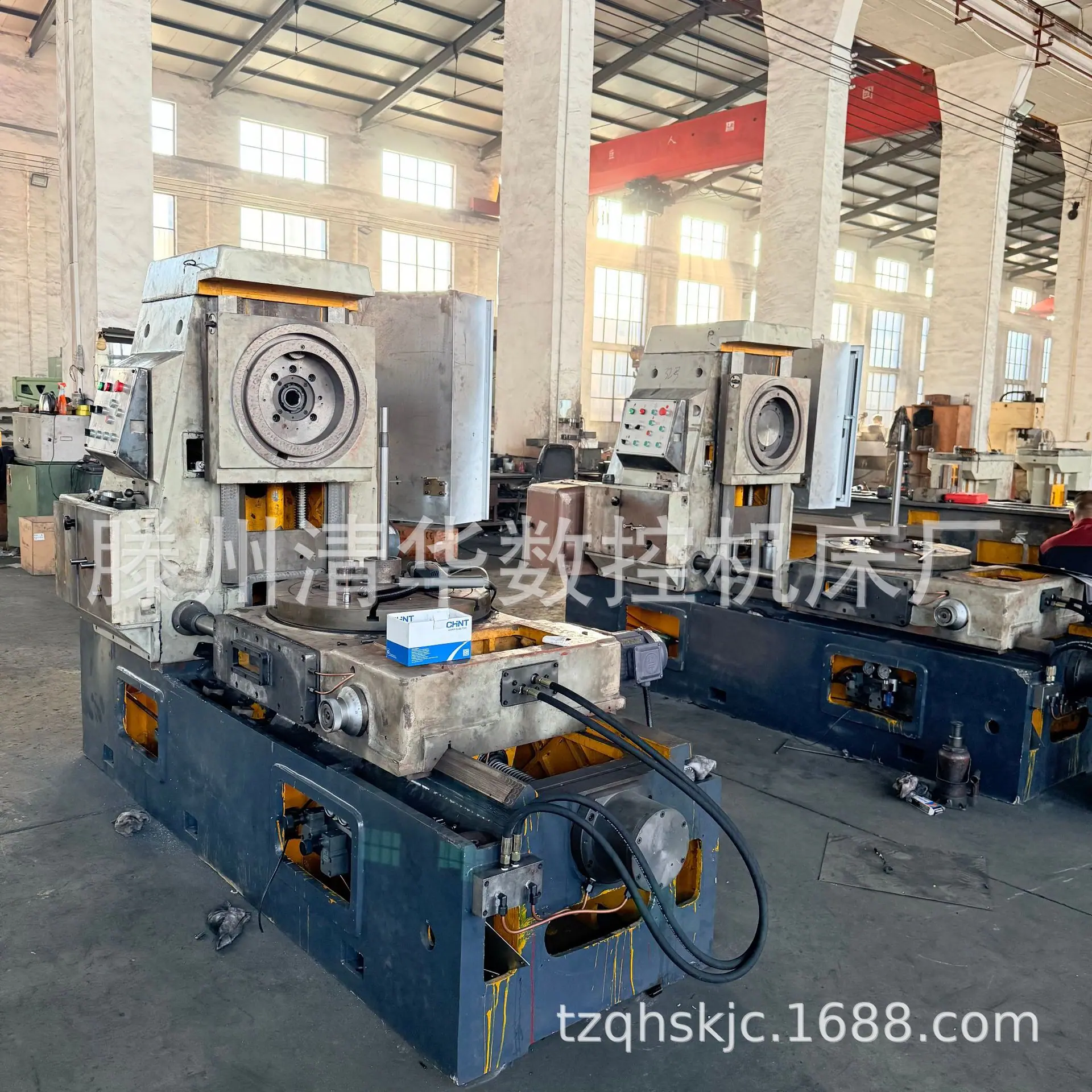

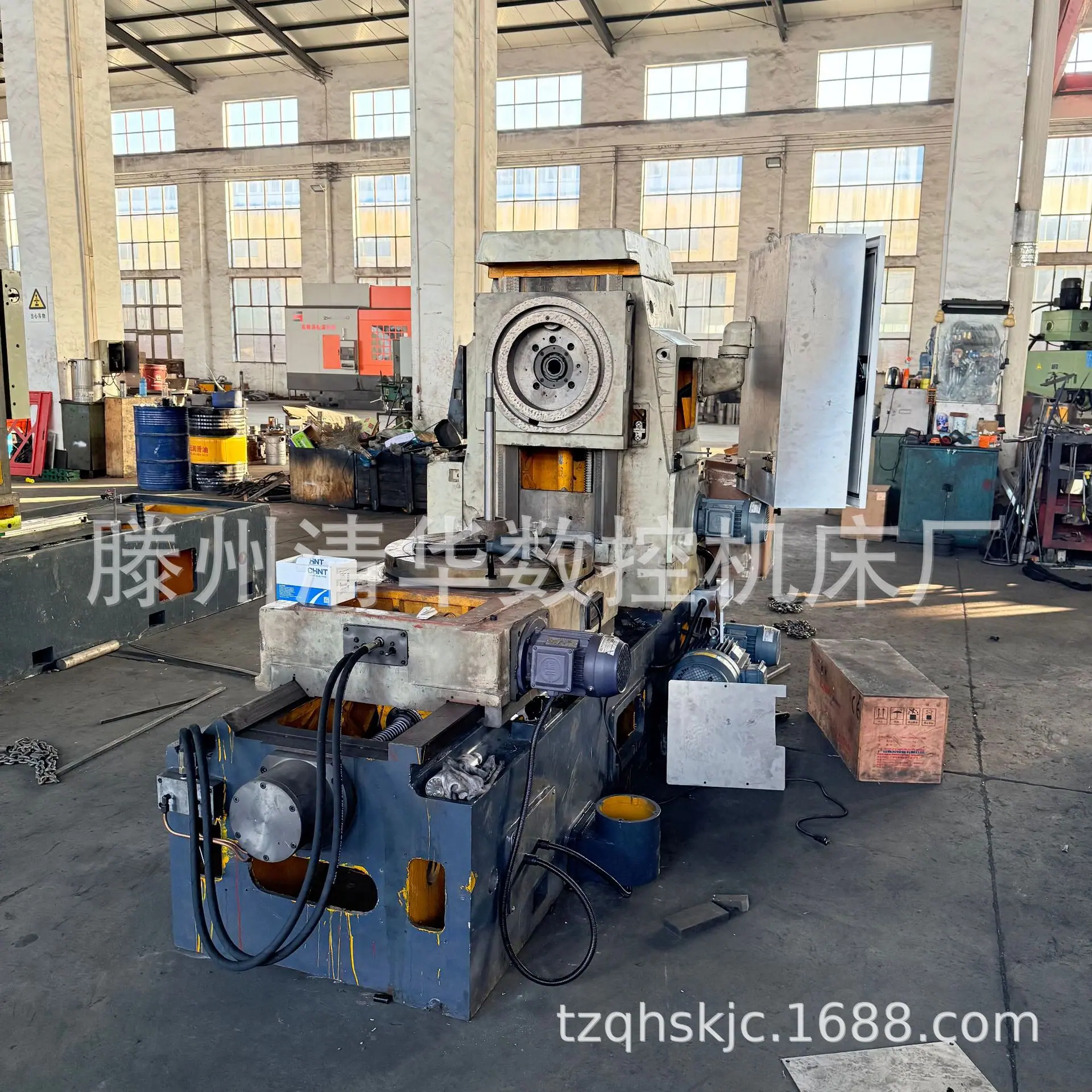

Equipamento de Processamento de Engrenagens Grandes Y3180 Fresadora Hidromecânica de Engrenagens Yk3180 Fresadora de Engrenagens CNC Totalmente Automática
Quantidade
Principais características técnicas do Y3180: Máquina de fresagem de engrenagens comum, capaz de processar engrenagens retas e helicoidais, engrenagens sem-fim, rodas dentadas e eixos estriados curtos, adequada para fábricas que produzem engrenagens em peças únicas, pequenos lotes ou lotes. A máquina-ferramenta tem excelente estrutura, forte rigidez, boa precisão de trabalho, operação conveniente e ajuste simples. Ao processar engrenagens, a máquina-ferramenta pode trabalhar no modo de fresamento para frente ou fresamento reverso. A máquina-ferramenta é equipada com um mecanismo de parada automática, dispositivo de segurança e sistema de lubrificação automática.
|
Parâmetros técnicos |
|
Y3180 |
|
O diâmetro máximo |
|
Com pilar traseiro550 Técnica de não ficar de costas 800 |
|
Módulo máximo |
|
10 |
|
Largura máxima de processamento |
|
320 |
|
Número mínimo de dentes na peça de trabalho |
|
Z Número mínimo de cabeças de fogão K = 7 |
|
Curso vertical máximo do porta-ferramenta |
|
350 |
|
Ângulo máximo de rotação do porta-ferramenta |
|
Positivo ou negativo60 graus |
|
Distância entre o centro do fuso da placa e a mesa de trabalho |
|
|
|
máximo |
|
585 |
|
menor |
|
235 |
|
Conicidade do furo do fuso |
|
MohsNúmero 5 |
|
Carretel máximo que pode ser instalado |
|
|
|
O diâmetro máximo |
|
180 |
|
O comprimento máximo |
|
180 |
|
Distância axial máxima da placa |
|
60 |
|
Diâmetro do fuso substituível da placa |
|
22 27 32 40 |
|
A distância central entre o eixo da faca e a mesa de trabalho é relativamente grande |
|
|
|
máximo |
|
550 |
|
menor |
|
50 |
|
Distância de movimentação rápida hidráulica da bancada de trabalho |
|
50 |
|
Diâmetro do furo da bancada |
|
80 |
|
Cônico do assento do fuso de trabalho |
|
MohsNúmero 5 |
|
Diâmetro externo da bancada de trabalho |
|
650 |
|
Série de velocidade do fuso |
|
Nível 8 |
|
Faixa de velocidade do fuso |
|
40-200 rpm |
|
Nível de avanço axial |
Nível 12 |
|
