Visão geral do produto do descarregador de água com pressão negativa:



O dispositivo automático de liberação de água para tubo de extração de gás intrinsecamente seguro usado em minas (doravante denominado dispositivo de liberação de água) é um dispositivo automático de liberação de água para sistemas de extração de gás desenvolvido para atender aos requisitos da nova versão dos "Regulamentos de Segurança de Minas de Carvão" . Ele altera a liberação manual original de água dos tubos subterrâneos de extração de gás para liberação de água totalmente automática sem fonte de alimentação e pode ser instalado e operado no subsolo, o que é conveniente e sem problemas.



Ambiente de uso do descarregador de água com pressão negativa:



Temperatura ambiente: 0-40 ℃



Pressão atmosférica: 86 kPa-106 kPa



Pode ser usado em locais sem impactos severos, vibrações e gotejamentos, e o meio circundante não contém produtos químicos ativos que danifiquem metais e isolamento. No entanto, pode ser usado em ambientes com risco de explosão de poeira e gás (mistura de metano).



Categoria de instalação: Categoria III.



Grau de poluição: Nível III.



Características estruturais e princípio de funcionamento do descarregador de água com pressão negativa



Características estruturais

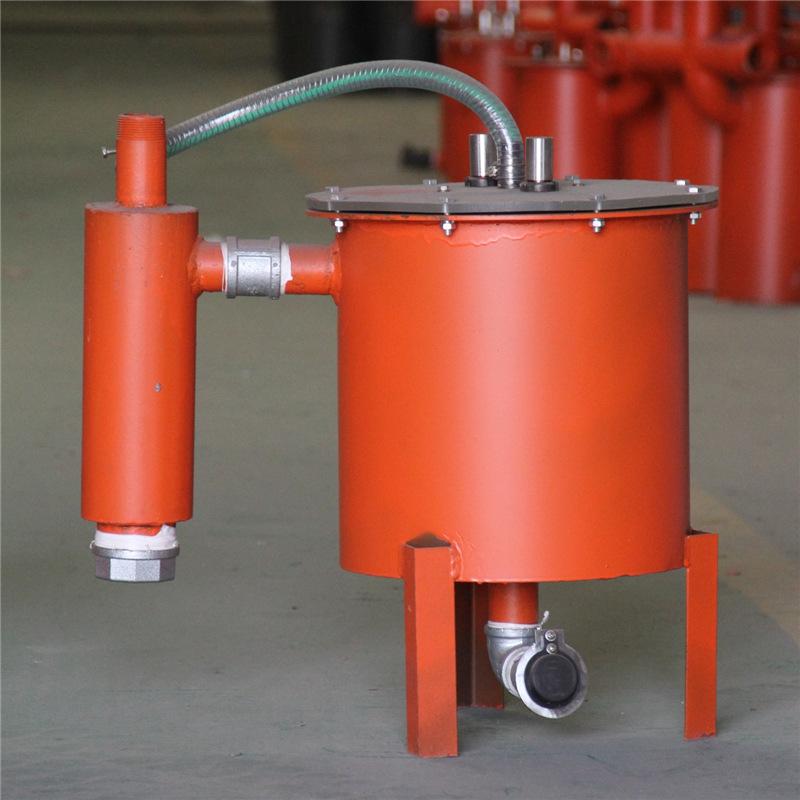

Este descarregador de água é feito de placa de aço Q235 e a tampa é feita de plástico transparente, o que é conveniente para observar o status de funcionamento interno. Uma válvula de descarga de água é instalada na parte inferior da carcaça e, quando o tanque de coleta de água do dispositivo de descarga de água está cheio, ele pode drenar a água automaticamente. Uma válvula mecânica de três vias flutuante de aço inoxidável é instalada internamente para controlar a entrada e descarga de água.



Princípio de funcionamento do escorredor de pressão negativa KDP21G



Uma válvula unidirecional de saída de água é instalada fora do dreno e uma válvula mecânica de três vias é instalada na cavidade interna. Quando a válvula mecânica está no estado aberto, sua extremidade normalmente aberta é conectada ao tubo de extração de gás e a válvula unidirecional é fechada devido à pressão negativa do tubo de extração. Neste momento, o dreno está no estado de armazenamento de água. Quando o tanque de armazenamento de água está cheio de água, a válvula mecânica é fechada, sua extremidade normalmente aberta é fechada e a extremidade normalmente fechada conectada ao tubo de escape é aberta. Desta forma, a água do ralo é descarregada automaticamente pela válvula unidirecional sob a ação da gravidade. Após 1 minuto de drenagem, a bóia de aço inoxidável abre a válvula mecânica de três vias e o dreno entra no próximo estado de armazenamento de água.



Instalação, uso e manutenção de drenos de pressão negativa:



Leia este manual de instruções cuidadosamente antes da instalação e uso.



Antes da instalação, deve-se primeiro vedar a entrada de água do filtro e da mangueira e amarrá-los com uma prática fita de ferro. Não deve haver vazamento de ar e então você pode usá-lo.



O dreno deve ser colocado na posição horizontal quando instalado, com o tubo de entrada de água mais alto que a entrada de água. A tampa grande transparente e o anel de vedação são apertados com parafusos para vedar.



O vazamento é estritamente proibido. Ao abrir a tampa e instalar, atenção especial deve ser dada à proteção do O-ring de borracha, e nenhum dano mecânico óbvio deve ser permitido. Se algum problema for encontrado durante o uso, ele deve ser verificado primeiro de acordo com este manual. Se não puder ser manuseado no subsolo, deverá ser levado ao solo para reparo. Se o problema persistir, entre em contato com o fabricante e lembre-se de não trocar as peças à vontade.



Precauções do dreno de pressão negativa:



Ao utilizá-lo no subsolo, é estritamente proibido abrir a tampa transparente da grade de pressão!



Parâmetros técnicos do escorredor de pressão negativa



Padrões de implementação: GB3826-2000.4, Q/SZJT 40-2010



Capacidade do tanque coletor de água: 15L;



Modo de trabalho: Adequado para sistema de trabalho de longo prazo (mecânico)



Dimensões totais: comprimento 500 largura 480 altura 530



Peso: 25kg.
