Estação do operador do tipo intrinsecamente seguro para mina Th24 Equipamento de uso Estação do operador do tipo intrinsecamente seguro para mina

O console de mineração intrinsecamente seguro TH24 (doravante referido como o console) é adequado para ambientes contendo gases explosivos (CH4) subterrâneos em minas de carvão, bem como locais de trabalho como minas de carvão a céu aberto e usinas de preparação de carvão, para o controle de dispositivos de controle e proteção de transportadores de correia de mineração.
Condições ambientais da plataforma operacional intrinsecamente segura de mineração TH24
a) Temperatura ambiente: 0°C~40°C;
b) Umidade ambiente: ≤95% (quando a temperatura ambiente for +25°C);
c) Pressão atmosférica: 80kPa~106kPa;
d) Adequado para locais perigosos com poeira de carvão e gás metano no subsolo de minas de carvão, mas sem gases corrosivos que danifiquem o isolamento.
A mesa operacional intrinsecamente segura para mineração TH24 pode suportar as duras condições de armazenamento e transporte:
a) Temperatura de armazenamento: -40°C~60°C;
b) Vibração: 50m/s2;
c) Impacto: 500m/s2.

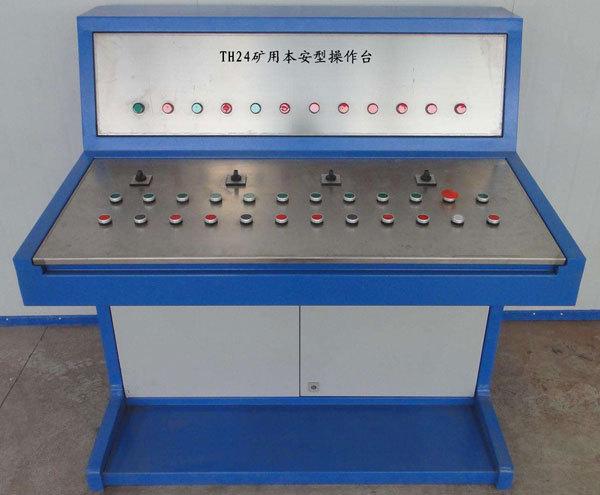

Características estruturais e princípio de funcionamento do console operacional intrinsecamente seguro de mineração TH24
1. O console operacional possui uma estrutura tipo gabinete. Existem várias luzes de exibição e vários botões de controle no painel frontal. Existem duas portas de fiação e manutenção na parte superior da parte traseira e o dispositivo de entrada de cabos na parte inferior.
2. Além dos dois interruptores para seleção do modo de trabalho e seleção do modo de trabalho da alavanca da colher, há também 16 botões de operação dispostos na mesa de operação para completar várias funções de controle da máquina de fita.
3. Início e parada do alimentador de carvão: usado para iniciar e parar manualmente o alimentador de carvão no modo de trabalho manual.
4. Partida do motor principal, parada do motor principal: usada para iniciar e parar manualmente o motor principal no modo de trabalho manual.
5. Partida, parada, parada de emergência: usada para iniciar e parar o transportador de fita nos modos de trabalho local e de manutenção. Observação: O botão de parada de emergência possui função de travamento automático e precisa ser destravado manualmente após ser pressionado.
6. Sinal: Usado para controlar campainhas de sinalização e fornecer comunicação ao longo da linha.
Parâmetros técnicos do console operacional intrinsecamente seguro de mineração TH24
Interface do usuário: DC24.3V
Ii:120mA Li:0 mH Ci:0μF；
Funções básicas do console operacional intrinsecamente seguro de mineração TH24
O console de operação deve ter a função de conversão do modo "controle centralizado\local\inspeção\manual".
O console operacional deve ter funções de controle de “iniciar”, “parar”, “reset”, “parada de emergência” e “sinalização”.
O console operacional deve ter uma função de exibição de status de falha
