Módulo de carga e descarga de bateria, voltímetro integrado, proteção contra subtensão e sobretensão, tempo de carga e descarga com função de comunicação

Módulo de carga e descarga de bateria Voltímetro integrado Proteção contra subtensão e sobretensão Carga e descarga cronometradas Com função de comunicação

Nota! Se o tubo digital exibir "ERRAR", esta é uma mensagem de erro, porque seus parâmetros de configuração não atendem às especificações, como o limite superior é menor que o limite inferior, modifique os parâmetros de configuração novamente.

Destaques do módulo:

1.Controle de carga e descarga da bateria, desligamento automático após configuração;

2.O tempo de carga e descarga pode ser definido;

3.Com a função de comunicação serial, o status de funcionamento do relé pode ser monitorado em tempo real através da porta serial;

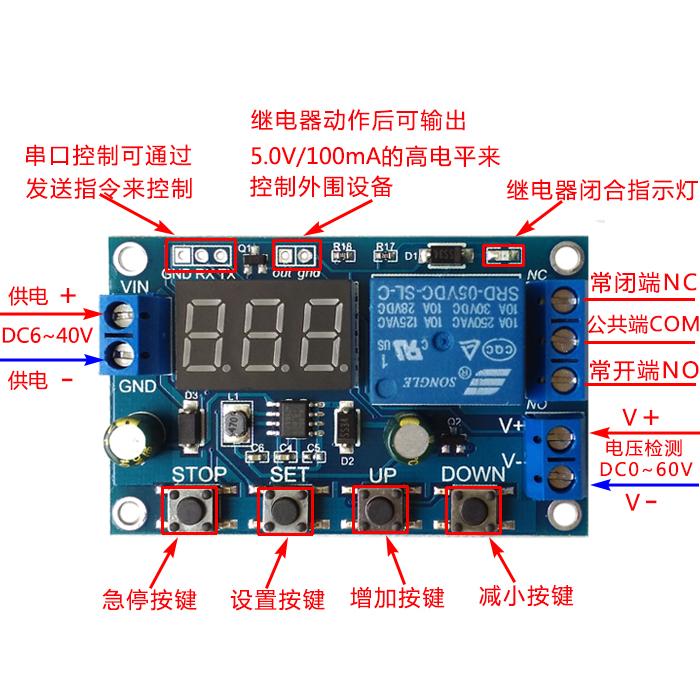

4.Uma saída de sinal adicional, quando a condição de condução do relé é atendida, a saída é de alto nível,Pode controlar outros dispositivos.

5. Existe uma função de parada de emergência de um botão (PARARChave), com proteção de conexão reversa, a conexão reversa não queima;

Modo operacional：

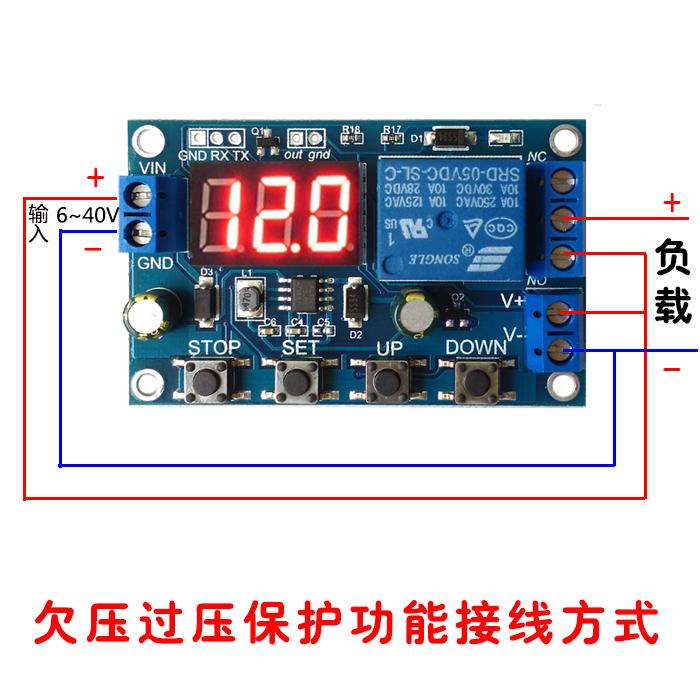

Limite superior de tensão:UL1, limite inferior de tensãonL1, o limite de tensão superior deve ser maior que o limite de tensão inferior (UL1>nL1）

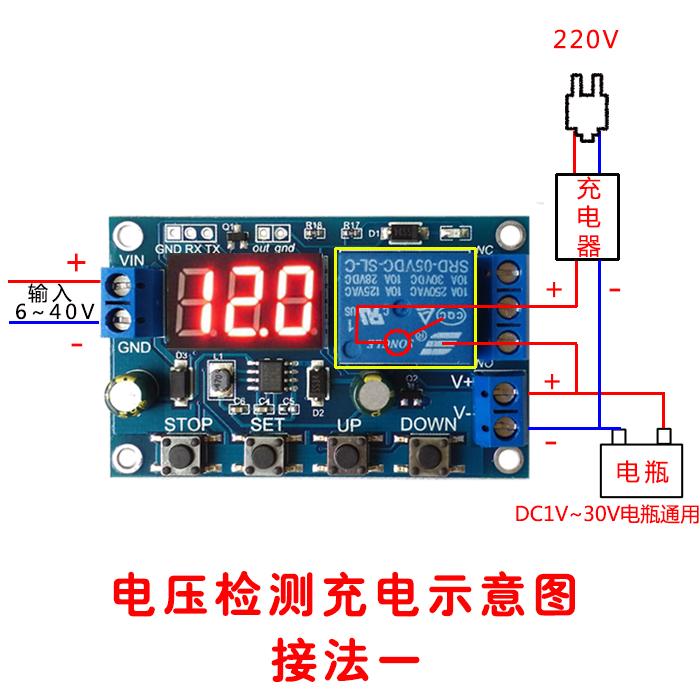

Sub-1：Medição de carga: Quando a tensão medida é menor que a tensão limite inferior, o relé é energizado e, quando é maior que a tensão limite superior, o relé é desconectado;

U-2:Controle de Tempo de Medição de Carga: Defina o tempo de carregamento (OP); quando a tensão medida estiver abaixo da tensão limite inferior, o relé energiza e, após energizar, o tempo OP começa; quando o tempo expirar, o relé desenergiza; acima da tensão limite superior, o relé desenergiza.

U-3：Detecção de descarga: quando a tensão medida é menor que a tensão limite inferior, o relé é desconectado e, quando é maior que a tensão limite superior, o relé é fechado;

U-4：Controle de tempo de detecção de descarga: Defina o tempo de descarga (OP); quando a tensão medida for maior que a tensão limite superior, o relé energiza e, após energizar, o tempo OP inicia e, quando o tempo expirar, o relé desenergiza; quando a tensão medida for menor que a tensão limite inferior, o relé desenergiza;

U-5：Fechado dentro da faixa: Quando a tensão medida estiver entre o limite superior e o limite inferior, o relé é fechado, caso contrário, ele é desconectado;



U-6:Fora da faixa, o relé é fechado: quando a tensão medida é menor que a tensão limite inferior ou maior que a tensão limite superior, o relé é fechado, caso contrário, o relé é desconectado;

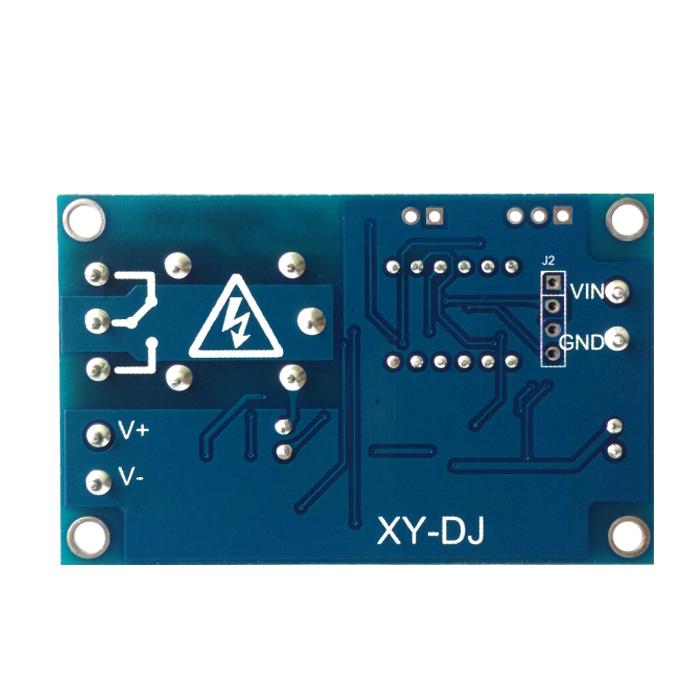

Parâmetros do produto:

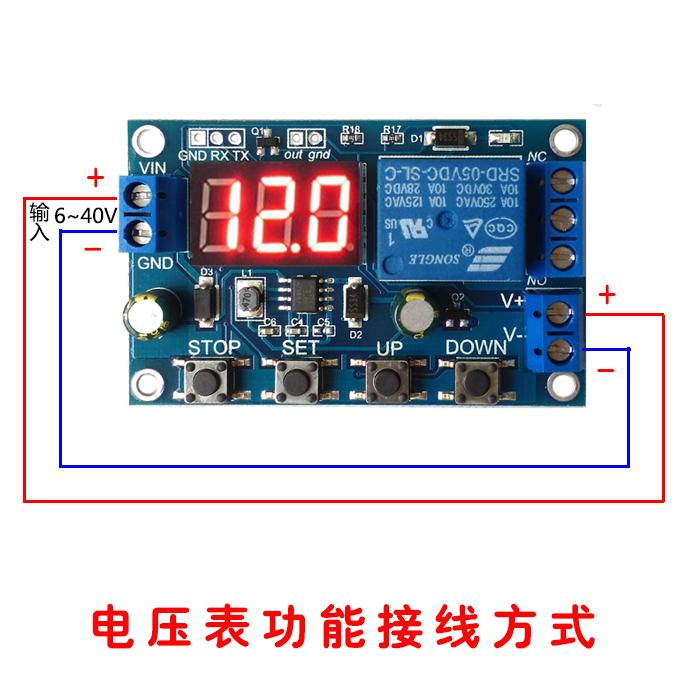

1：distribuído porTensão:CC6--40V, faixa de detecção de tensãoCC 0--60 V,Adequado60 VAs seguintes baterias têm um erro de teste de tensão de ±0,1V。

2:Tempo de carga e descarga (OP)escopo:0--999 ​​minutos.



Como definir parâmetros

1.Primeiro determine o modo de operação do relé;

2.De acordo com o modo de trabalho do relé,Interface principal(Quando o módulo é ligado, o modo de trabalho atual piscará (padrãoSub-1modo) e digiteInterface principal,）“ImprensaDEFINIRchave2Solte após segundos"DigitarInterface de seleção de modo, pressionando brevementeACIMA、ABAIXOPressione o botão para selecionar o modo que deseja definir (Sub-1~você-6）；

3.Depois de selecionar o modo que deseja definir (por exemploSub-1）cachorroDEFINIRchaveDefina os parâmetros correspondentes. Os parâmetros a serem configurados piscarão (Limite superior de tensão UL1,Limite inferior de tensão nL1,OP na hora certa),passarACIMA、ABAIXOAjuste os valores dos parâmetros, suporte para toque longo (aumentar ou diminuir rapidamente) e toque curto (aumentar ou diminuir)1unidades); pressão curtaDEFINIRtecla, defina o próximo parâmetro do modo atual, o processo é o mesmo acima;

4.Depois de definir os parâmetros para o modo selecionado,ImprensaDEFINIRchave2SegundoEm seguida, solte-o, o modo atualmente definido piscará e retornará à interface principal. Os parâmetros foram definidos com sucesso. É muito simples!

5. Na interface principal, pressione rapidamente o botão DOWN para alternar entre voltagem e tempo. É muito simples.



Interface de seleção de modo:ImprensaDEFINIRApós a configuração, pressione e segureDEFINIRChave para sair e retornar à interface principal, muito simples!



5. Controle de porta serial(MCUComunicação de nível TTL）

Padrões de comunicação:taxa de transmissão9600Pbs
Bits de dados :8
Parar bits :1
Dígito de verificação :nenhum
Controle de fluxo :nenhum

Comando de porta serial:

"U-1": Modo de trabalho(Faixa de valoresU-1 ~ U-6)

“000": Parâmetro de tempo0:Não habilite a função de temporização.0:Habilitar a função de temporização(Faixa de valores000~999)

"dw02.9":Defina o limite de tensão inferior

"up10.1" :Defina o limite de tensão superior(Faixa de valores(00,0 V~60,0 V)

"pegar":Obter configurações atuais

"sobre":Permitir que o relé conduza

"desligado":Sempre feche o relé

"começar":Comece a carregar dados

"parar":Pare de enviar dados



Os comandos acima podem ser combinados com quaisquer dois, separados por vírgulas

como:"dw02.9,up10.1"Defina o limite de tensão inferior02,9 VTensão limite superior10,1 V

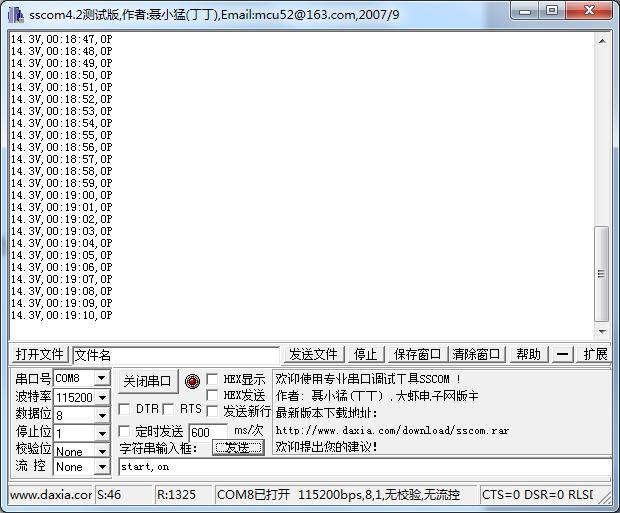

Status do upload: tensão de teste+Na hora+estado

“00.0V,00:00:00,OP”

00,0 V:Tensão medida

00:00:00 :Revezamento no horário

estado:OPCondução de reléCLRelé desconectado



PARARExpansão da função principal:

Modo de ativação de relé：

1.SOBRE：OPO relé pode conduzir durante o tempo de condução;

2.DESLIGADO: O relé está proibido de conduzir e está sempre no estado fechado;

Na interface principalcachorroPARARBotão, alcançarSOBREeDESLIGADOO estado atual piscará e retornará à interface principal. (Esta função é uma função de parada de emergência, que desconecta o relé fechado com um botão)

modo dormir：

1.PCModo Sleep: dentro de cinco minutos, se não houver operação, o tubo digital desligará automaticamente o display e o programa funcionará normalmente;

2.OdModo normal: o tubo digital está sempre ligado para exibição;

ImprensaPARARbotão2Solte após segundos para alcançarPCeOdQuando o status muda, o status atual piscará e retornará à interface principal.
