Instrumento de medição de trajetória leve para perfuração de poços de água em minas Instrumento de medição de trajetória leve para perfuração de poços de água em minas

Instrumento especial de medição de trajetória leve para furos de passagem de água em tubos de perfuração: É um instrumento leve de medição de trajetória especialmente desenvolvido para avançar furos de passagem de água em tubos de perfuração para resolver o problema de perda de tubos de sondagem de trajetória devido ao colapso do furo, travamento da broca, deslizamento da broca, etc.

O sensor giroscópio ultramicro é usado, o qual não é afetado por materiais ferromagnéticos. O software de medição e processamento inteligente registra a profundidade da haste de perfuração e o azimute e a inclinação da haste de perfuração. O chip salva automaticamente as alterações no ângulo de rotação e na posição da haste de medição de profundidade. O software analisa e calcula automaticamente a profundidade e a trajetória do furo de perfuração.

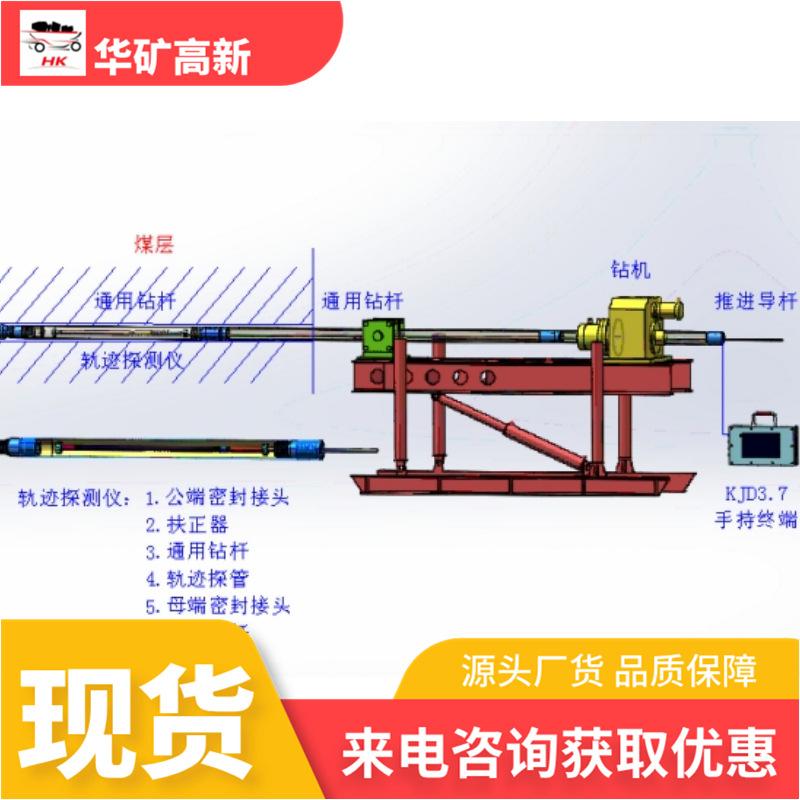

Após a conclusão da perfuração e a retirada da haste de perfuração, uma haste guia especial é usada para avançar gradualmente ao longo do furo de água da haste de perfuração até o fundo do furo, medir a trajetória de perfuração e concluir a calibração final da posição do furo.

Tem a função de medir a trajetória da perfuração.

Pode ser usado em furos de água de tubos de perfuração comuns. Pode ser usado em veios de carvão macio sem perder o rastro da sonda.

Com função de contagem de hastes de perfuração.

Não é afetado por campos magnéticos e não requer hastes de perfuração não magnéticas.

O software tem as funções de medição auxiliar e projeto de zonas em branco de extração de gás entre trajetórias de perfuração e perfuração suplementar.

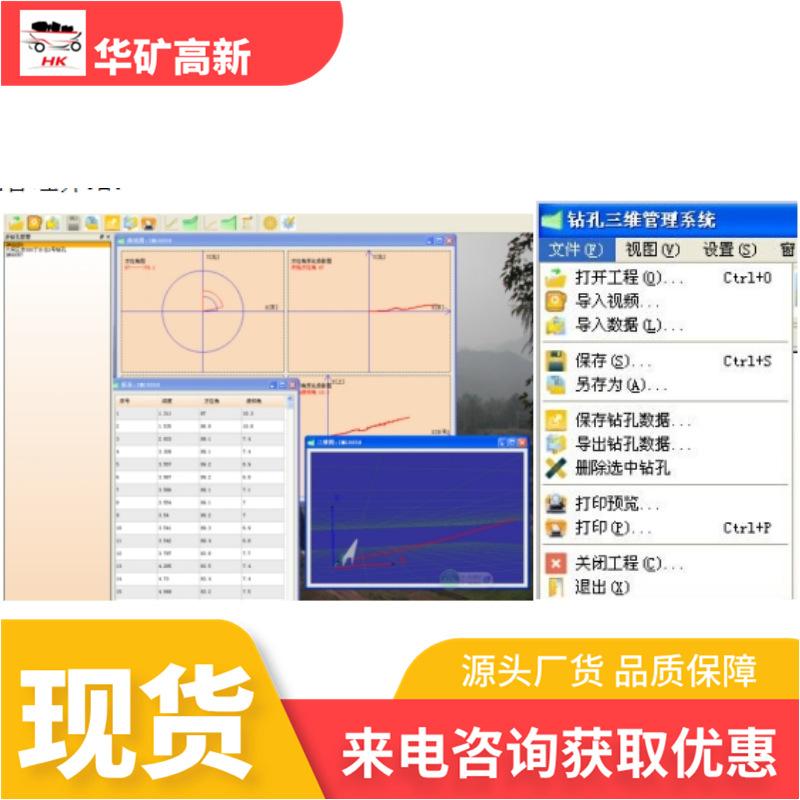

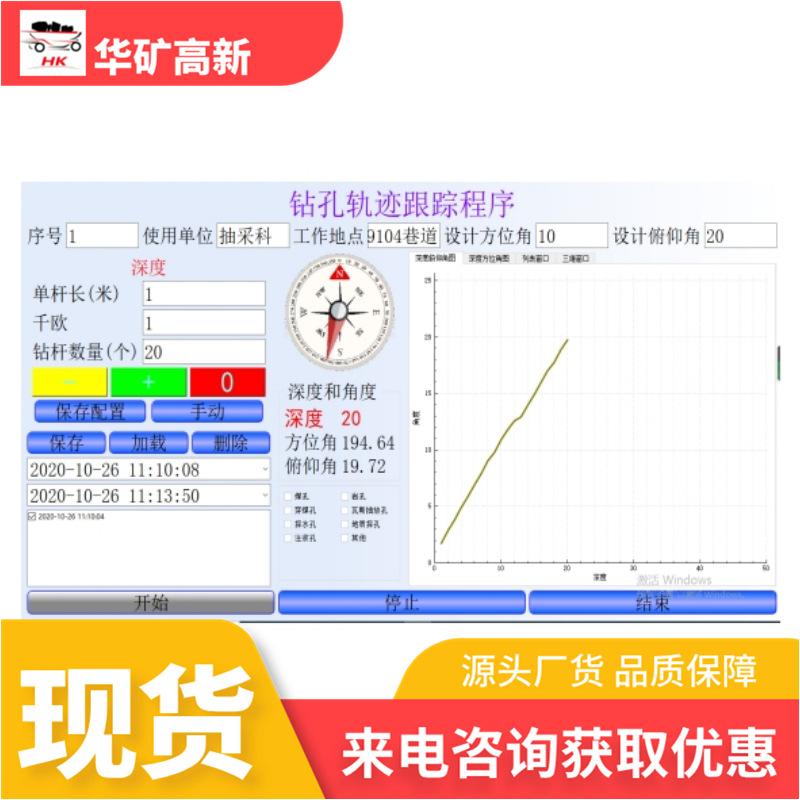

Software de análise: exibição de trajetória em tempo real, exibição de lista, exibição de curva 2D e 3D, consulta de dados, análise de dados, gerenciamento de múltiplos furos de túnel simulado. O software pode calcular a distância entre quaisquer dois pontos em trajetórias de perfuração adjacentes.

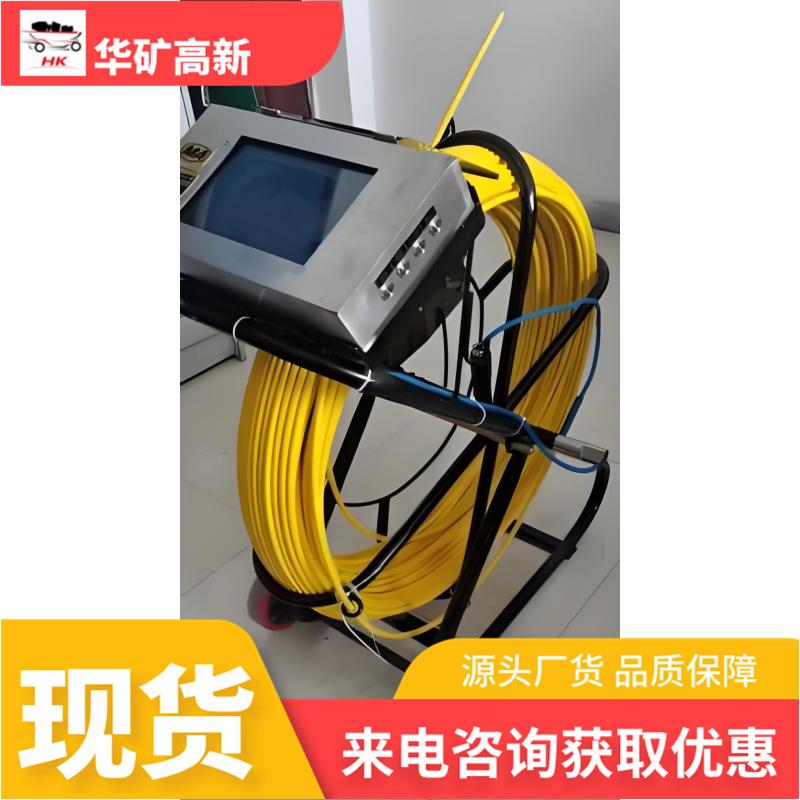

Terminal de dados portátil intrinsecamente seguro para mineração KJD3.7

Tela IPS de 8,1 polegadas "1280 x 800",

Sistema: Compatível com a versão chinesa do Windows 10 com software integrado de medição e análise de trajetória.

Conexão de rede: WiFi 2.4G+5.8G banda dupla, Bluetooth BT.

Adaptador USB: USB Host (Windows) / OTG (Android), USB2.0;

Tempo de observação: 8 horas Memória 64

YZG9-TSonda rastreadora de perfuração de mina

Aplicação: A sonda de trajetória YZG9-T é usada para medir trajetórias de perfuração.

Faixa de medição:

Azimute: 0~360 graus. Precisão ±1 grau;

Inclinação: Faixa de medição: -90 a 90 graus, precisão: ±0,5 graus.

Ângulo da face da ferramenta: 0-360 graus, precisão ±1 grau;

Adequado para tubos de perfuração comuns e tubos de perfuração de poços de água.

Exibição em tempo real dos dados de profundidade da trajetória de perfuração

Ele pode ser desmontado, e você só precisa levar a unidade principal até o poço para carregá-lo.
