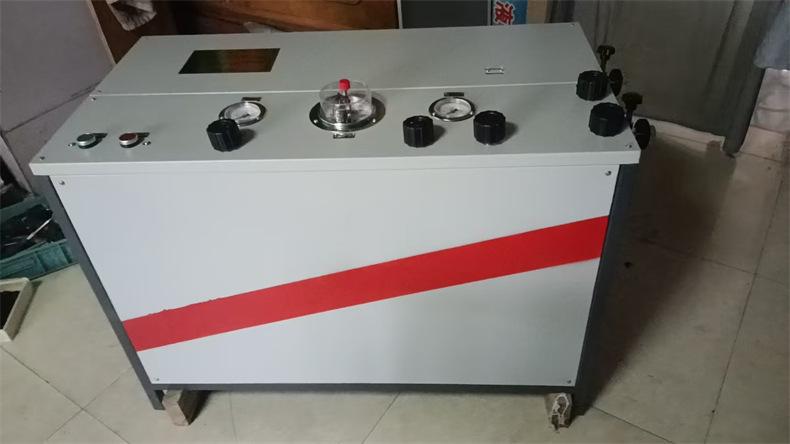

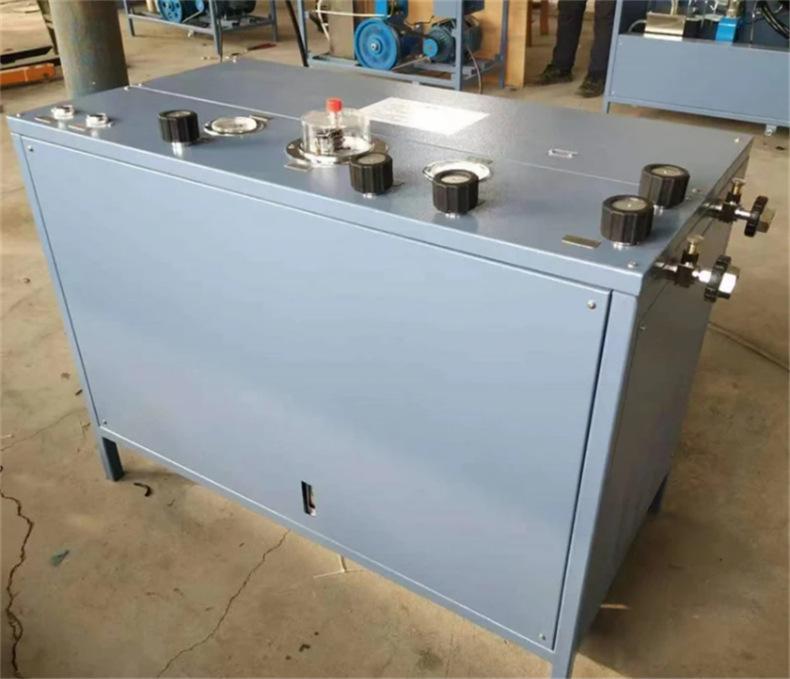

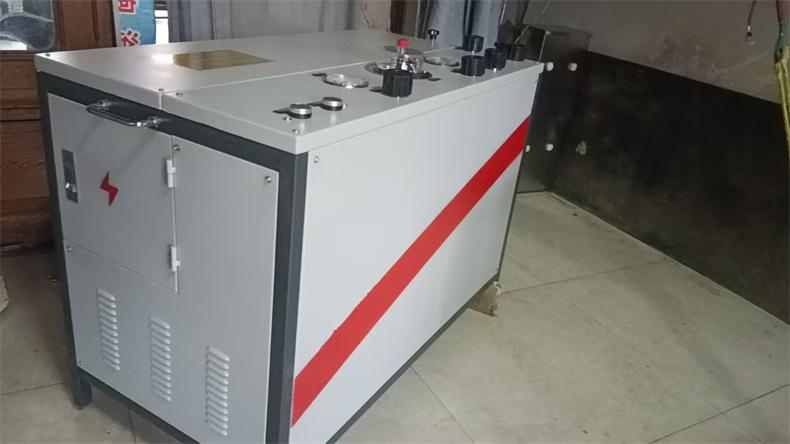

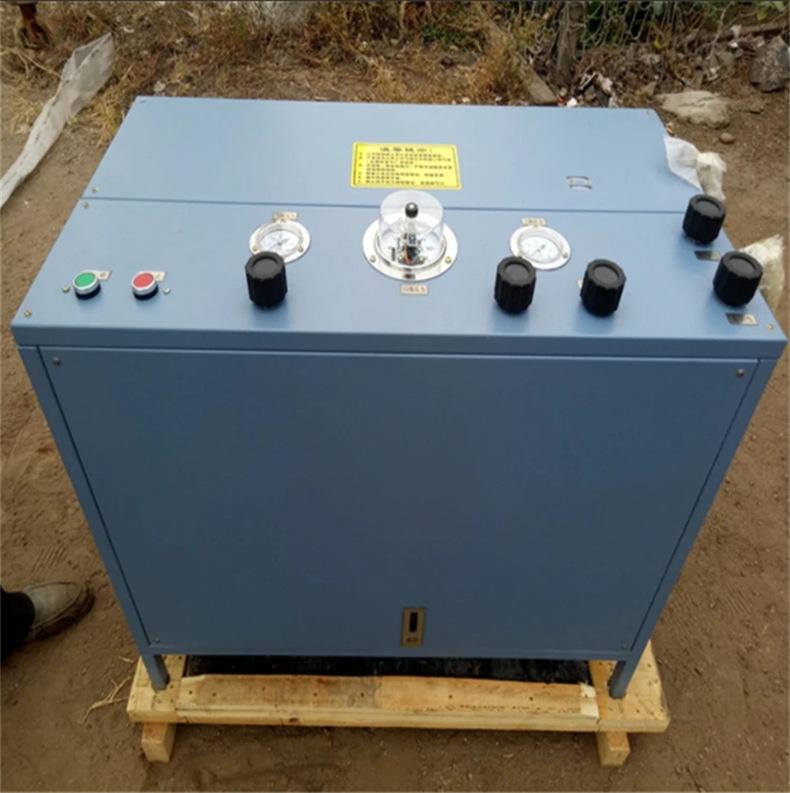

A bomba de enchimento de oxigênio AE102a é um dispositivo de enchimento de gás usado para pressurizar o gás no cilindro da fonte de gás para outro cilindro de gás, de modo que o gás no cilindro de gás atinja o valor de pressão necessário. Também é adequada para encher outros gases não inflamáveis.

O objetivo principal é extrair oxigênio, nitrogênio, dióxido de carbono e outros gases da garrafa de fonte de gás e enchê-los na garrafa de gás a ser preenchida, de modo que a pressão seja aumentada para 20MPa/30MPa. Este manual usa apenas o gás de enchimento como exemplo. Quando este produto é preenchido com gás, a bomba de enchimento de oxigênio pode ser usada em resgate de minas, combate a incêndio, petróleo, indústria química, metalurgia, transporte, remessa e outras cenas.

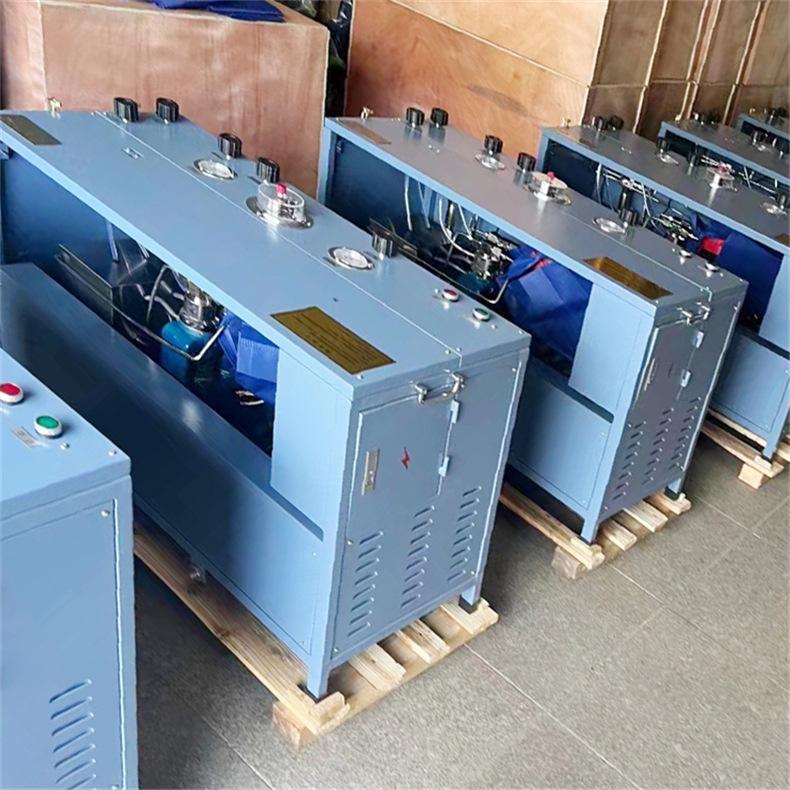

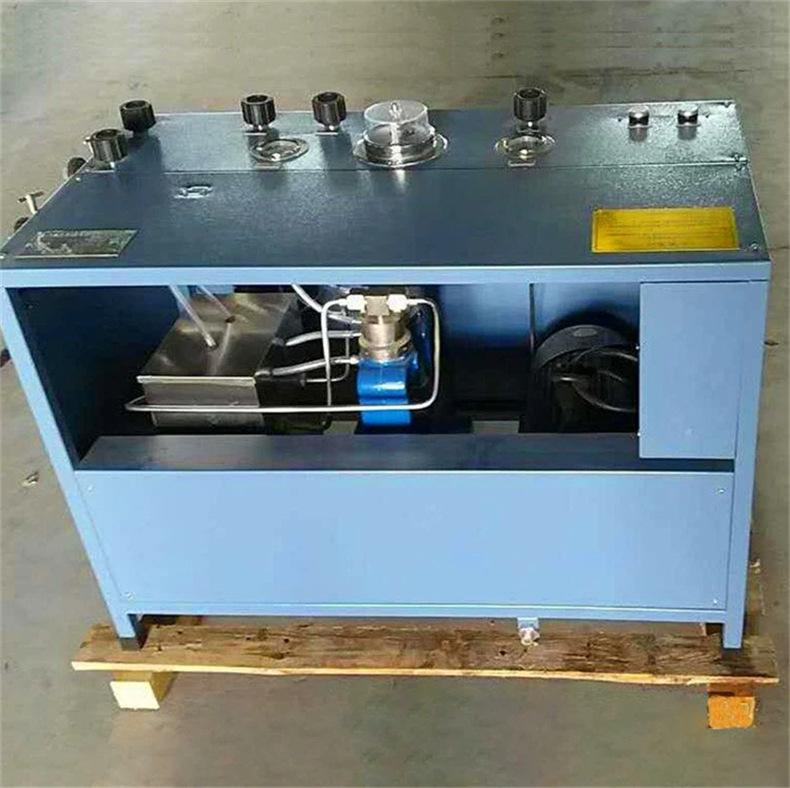

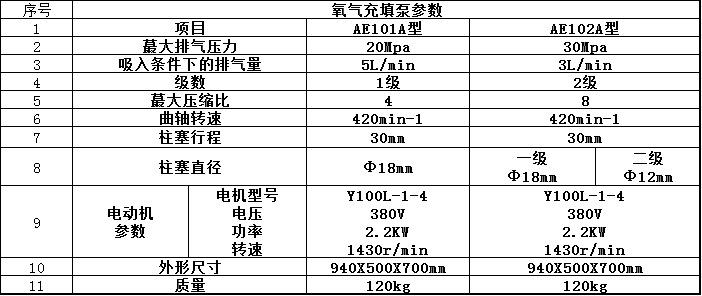

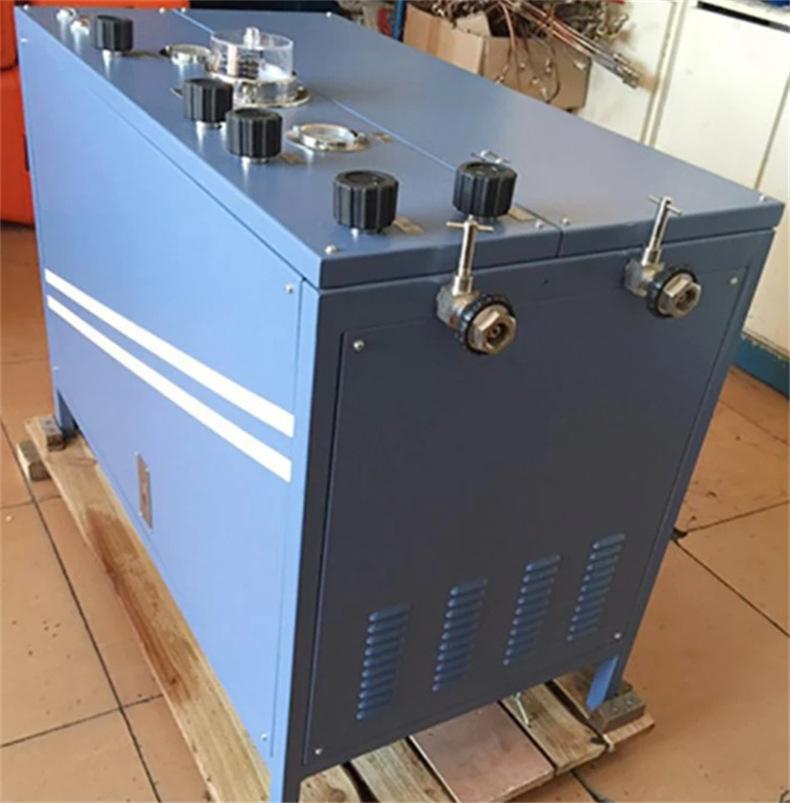

A bomba de enchimento de oxigênio é composta por um painel operacional, um compressor, um sistema de refrigeração e lubrificação, uma parte de controle elétrico, um motor, um corpo de caixa, etc. O motor adota um motor assíncrono trifásico Y100L-1-4 com uma tensão de 380 V, uma frequência de 50 Hz, uma potência de 2,2 kW, uma velocidade de 1430 r/min e uma corrente de carga total de 5,03 A. O corpo da caixa adota uma estrutura de quadro do tipo caixa, que é composta por um quadro, painéis laterais circundantes e uma tampa traseira superior. O quadro é soldado em aço quadrado 25 × 25. Uma placa de suporte é soldada na parte inferior do quadro. A placa de suporte é fornecida com quatro colunas fixas e parafusos de ajuste da correia para fixar o host da bomba de enchimento. O motor e o host da bomba de enchimento são fixados na placa de suporte. Há também um suporte para tanque de água, uma caixa elétrica e um assento de medidor de nível de óleo no quadro.

O princípio de funcionamento de toda a máquina é completar o trabalho de enchimento de gás do cilindro de gás a ser preenchido pelo movimento alternativo contínuo do êmbolo no compressor. Ou seja, dê partida no motor, o motor gira através da polia para fazer o virabrequim do compressor girar, e a manivela do virabrequim gira através da biela e da cruzeta para acionar o êmbolo para fazer movimentos repetidos para cima e para baixo.
