[socker Aplicar na Rua] Sistema de Controle de Máquina de Sinalização de 5 Vias Conectado ao Botão em uma Pessoa



Caixa de controle independente de semáforo inteligente



Nota: Com o rápido desenvolvimento das cidades, há cada vez mais veículos nas estradas. Quando pedestres atravessam a rua em algumas faixas de pedestres, acidentes de trânsito são propensos a ocorrer devido ao excesso de veículos.

Para resolver efetivamente o problema de pedestres atravessando a rua com segurança, sem afetar a condução dos veículos, a Zhongan Technology projetou um controlador de semáforo de 5 vias. Este modelo é adequado para travessias de pedestres em portões de escolas, portões comunitários e algumas travessias de pedestres com excesso de pedestres.

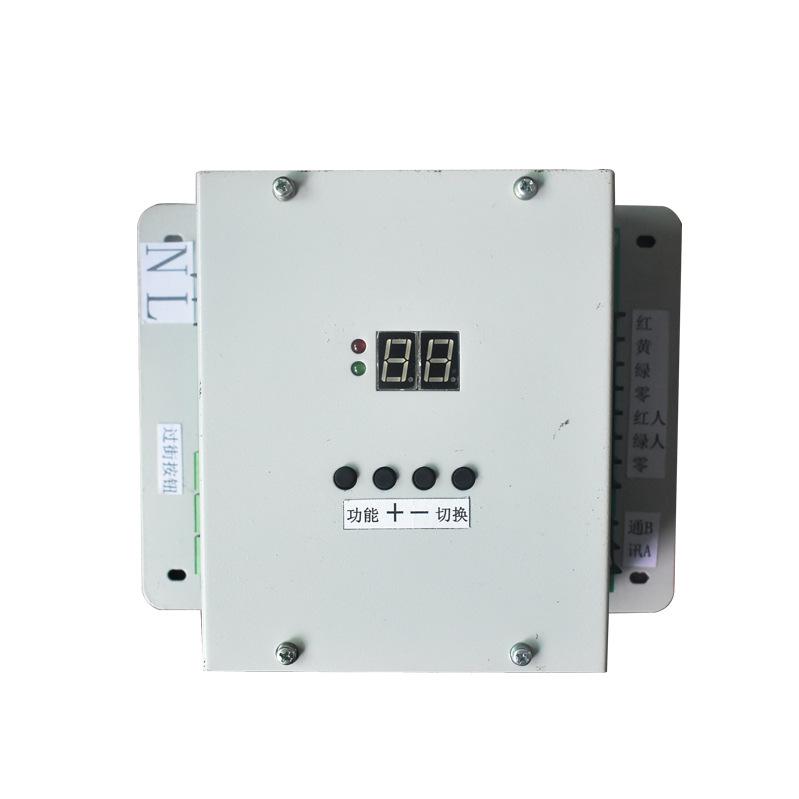

1. Imagens do produto e diagrama de fiação



VII. Instruções de operação do controlador de sinal





Para permitir que os usuários utilizem nosso controlador de semáforo de 5 fases mais rapidamente, fornecemos instruções gráficas fáceis de entender por meio de exemplos. Os usuários podem dominar rapidamente a operação da máquina de sinalização simplesmente seguindo os exemplos no manual.



Passos



1.Verifique se a fiação está correta antes de ligar;

2.Após ligar, a luz amarela pisca por 7 segundos, fica vermelha por 4 segundos e depois entra no estado normal.

3.Quando não há solicitação de passagem de pedestres, ou a travessia de pedestres é concluída, o tubo digital exibe conforme mostrado na figura

4.Quando um pedestre solicita a travessia da rua, o tubo digital exibe a contagem regressiva do tempo restante, conforme mostrado na Figura 2; a luz indicadora vermelha pisca até que a luz verde acenda e apague.

5.Defina o tempo para acionar o atraso do sinal vermelho, ou seja, quanto tempo os pedestres devem esperar após pressionar o botão de cruzamento antes que o sinal verde para pedestres acenda. Pressione a tecla de configuração, o indicador de sinal vermelho acenderá e o tubo digital acenderá. Pressione as teclas de configuração mais (+) e menos (-) para aumentar ou diminuir o tempo. O mínimo é 10 segundos e o máximo é 99 segundos.

6.Para definir o tempo de passagem do homem verde, pressione o botão de toque do interruptor de modo, o indicador luminoso verde e o tubo digital acenderão e pressione os botões de toque de configuração mais (+) e menos (-) para aumentar e diminuir o tempo, o mínimo é 10 segundos e o máximo é 99 segundos.

7.Para definir o tempo de flash verde, pressione o botão de toque do interruptor de modo. As luzes indicadoras vermelha e verde se apagarão e o tubo digital acenderá. Pressione os botões de toque de configuração mais (+) e menos (-) para aumentar ou diminuir o tempo. O mínimo é 0 segundos e o máximo é 10 segundos.

8.Para definir o tempo da luz amarela, pressione o botão de toque do interruptor de modo, as luzes indicadoras vermelha e verde acenderão, o tubo digital acenderá e pressione os botões de toque de configuração mais (+) e menos (-) para aumentar ou diminuir o tempo. O mínimo é 0 segundos e o máximo é 10 segundos.

9.Pressione o botão de troca de modo repetidamente para alternar entre os tempos de semáforo vermelho e verde para visualizar os tempos de espera e travessia de pedestres definidos no momento.

10.Após a configuração ser concluída, pressione a tecla Set novamente para restaurar o estado, conforme mostrado na Figura 1.

11.Observação::No estado de configuração de tempo,10Nenhuma operação em segundos, saia do estado de configuração.Restaure ao estado mostrado na Figura 1; a contagem regressiva não pode ser conectada à luz motorizada e a contagem regressiva é uma contagem regressiva não convencional.

12.Às vezes, clientes estrangeiros não precisam de luz verde piscando, então basta conectar o jumper J8 na placa na posição próxima à tela de seda do J8.
