O guindaste monotrilho elétrico DDD30 é usado na seção frontal do guindaste monotrilho com bateria diesel em vários túneis complexos em minas de carvão (subidas e descidas, distâncias curtas, subidas e descidas, curvas, bifurcações, estreitas e baixas, etc.) para realizar a transferência e transporte de equipamentos. O tipo de trilha é a trilha universal I140E e I140V.

Principais características do guindaste monotrilho elétrico DDD30

1. Estrutura compacta, layout razoável, baixa taxa de falhas e fácil manutenção.
2. Execute com a extensão da superfície de trabalho.
3. O sistema de controle adota controle remoto sem fio à prova de explosão, que é altamente seguro.
4. O raio de giro da trilha de arco horizontal é de 4 metros e o raio de giro da trilha de arco vertical é de 6 metros.
5. Passe na seção frontal do guindaste monotrilho com motor diesel ou bateria para transportar componentes, equipamentos e materiais.
6. Configure vários sistemas de proteção para garantir a segurança do equipamento e do pessoal.
7. A operação é simples e pode reduzir bastante a intensidade de trabalho dos trabalhadores.

Principais parâmetros técnicos do guindaste monotrilho elétrico DDD30

Nome do parâmetro Unidade Valor do parâmetro
Tensão nominal V 1140/660
Potência do motor de tração kW 2×7,5 (ou conforme acordo técnico)
Peso de elevação nominal t 2×5 (ou conforme acordo técnico)
Força de frenagem estática nominal kN 2×40
Velocidade de deslocamento m/min 24 ~30
Declive adaptável° ≤ 15
Tipos de trilhos aplicáveis I140E, I140V, I155
Dimensões da cabeça da máquina: cm 5400×1020×1150 (comprimento×largura×altura)
habilidade de passe
Raio de giro horizontal m 4
Raio de giro vertical m 6
Distância do controle remoto m ≤ 15
Massa de material transportado em diversas rampas
Graus 0-8° 10° 12° 15° 18° 20° 25°
Tonelagem (t) 10 7,3 6,5 5,4 4,6 4,2 3,4
Estrutura

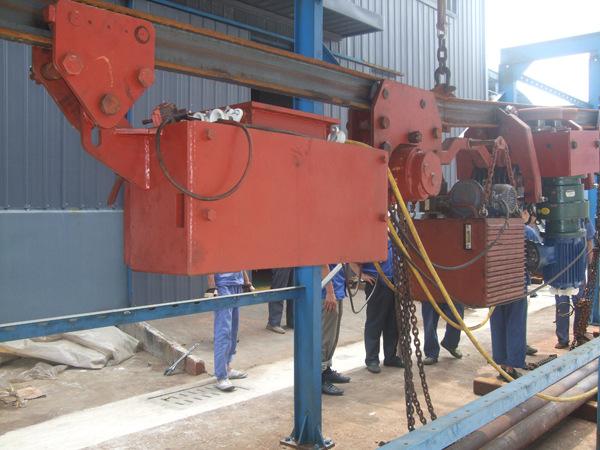

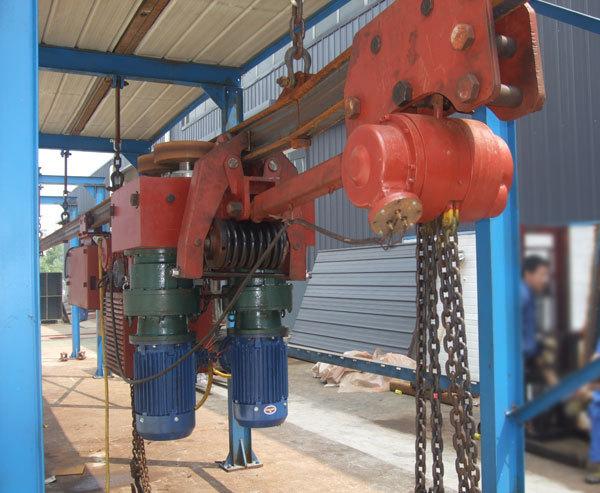

Este produto é composto por uma talha elétrica, um reboque de transporte, uma viga de conexão, um carrinho de tração, uma estação hidráulica de liberação de freio, uma esteira, um componente suspenso, um sistema de controle eletrônico e dezenas de componentes do carrinho de cabos. Ele opera na seção frontal de um guindaste monotrilho com motor diesel ou bateria. O cabeçote da máquina é composto por um reboque de transporte, um veículo com mecanismo de freio elástico de tração com roda de fricção, uma estação hidráulica de liberação de freio, uma partida eletromagnética intrinsecamente segura e à prova de explosão de mina e uma série de reboques de cabos. A talha elétrica para minas de carvão é suspensa abaixo do reboque da talha elétrica. Use o controle remoto sem fio à prova de explosão e intrinsecamente seguro da mina para controlar a elevação e abaixamento do gancho de elevação da talha elétrica e o movimento alternativo do trator de rodas de fricção.
