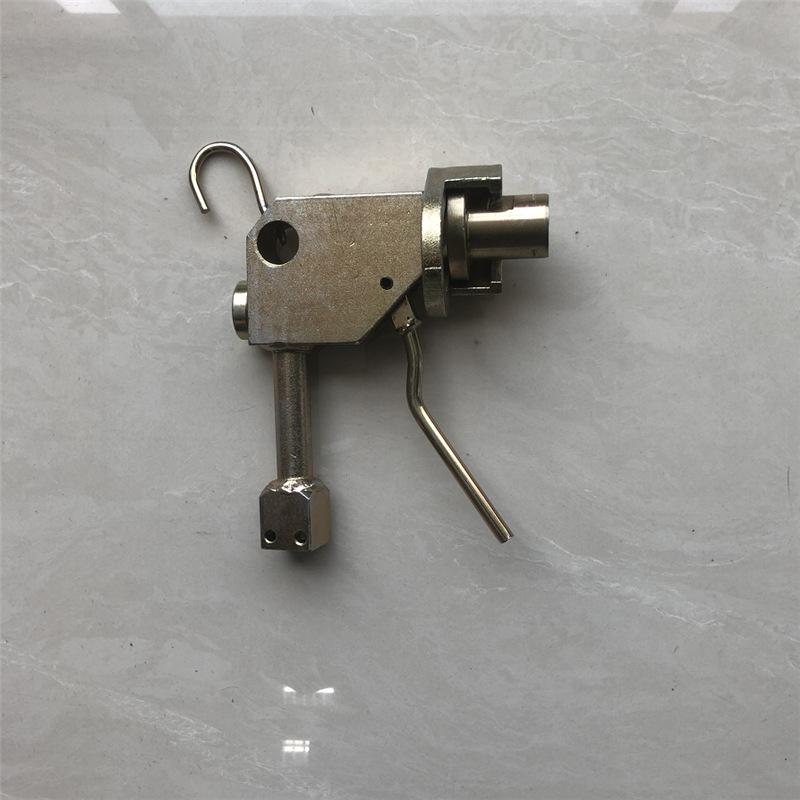

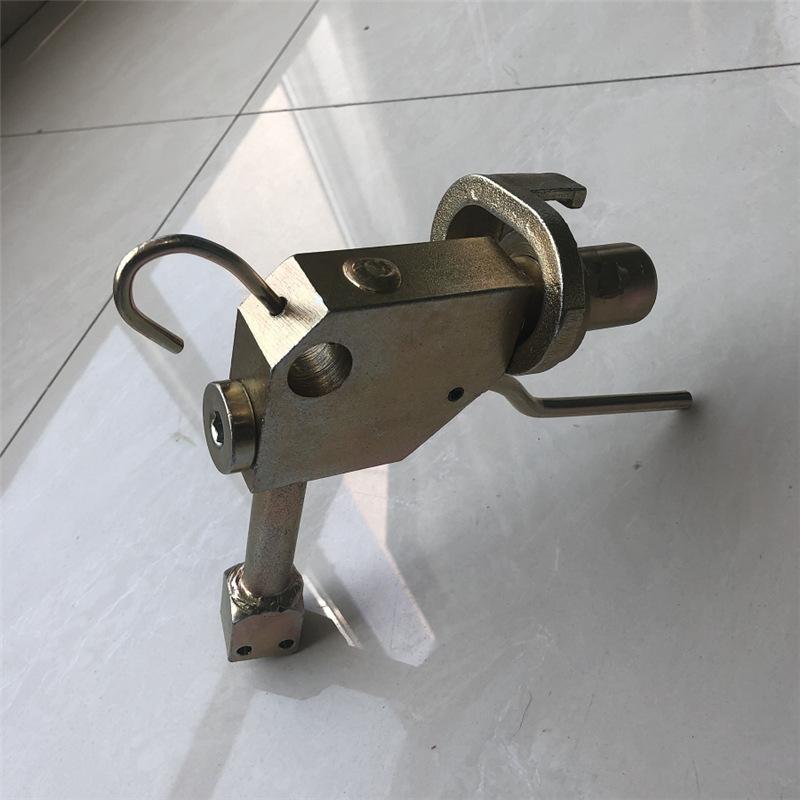

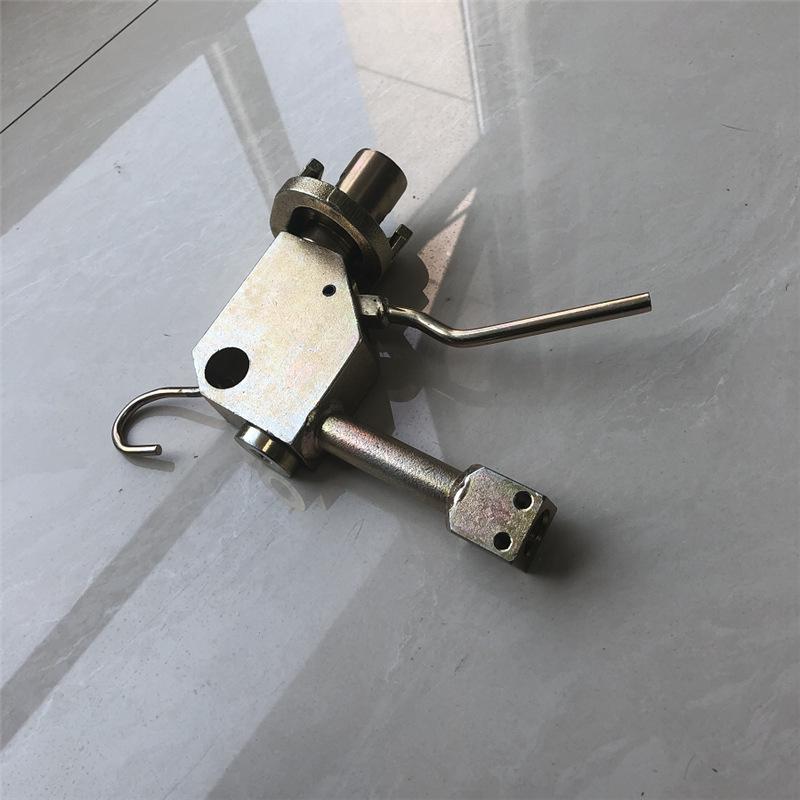

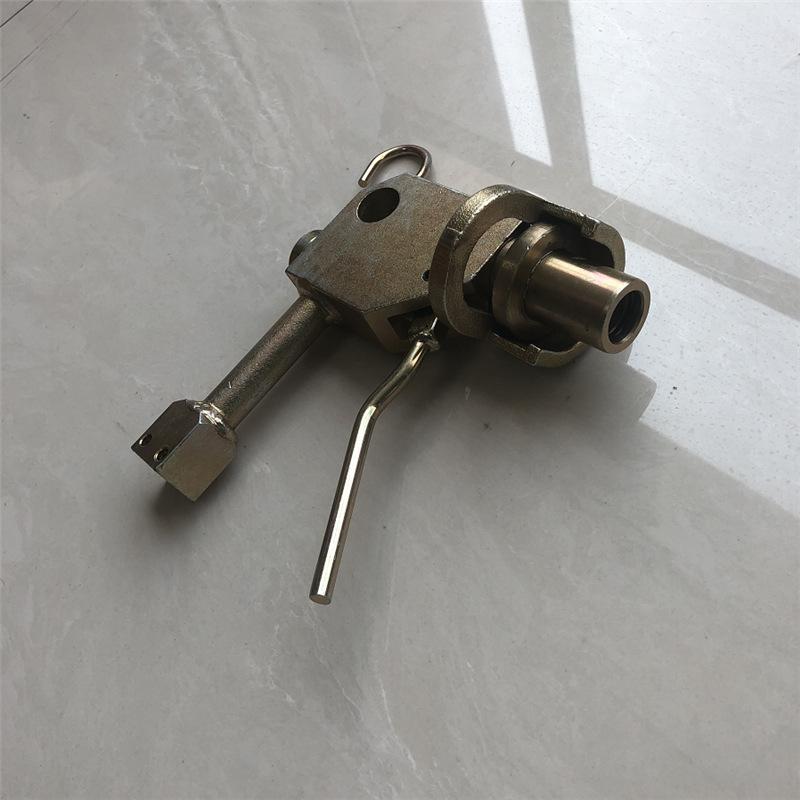

Selos de pistola de injeção de estrutura simples Pistola de injeção DZ-Q1 de pistola de injeção de suporte hidráulico único

Introdução de produto de pistola de injeção líquida:

Uma pistola de injeção de pressão constante adequada para hélices hidráulicas simples em minas de carvão. A pistola de injeção de líquido consiste em um bico de injeção de líquido, um tubo de entrada de líquido com anel elástico, um corpo da pistola, um pistão diferencial, uma haste ejetora de controle, uma porca de ajuste, um dispositivo manual, uma mola, etc. trave a haste ejetora e abra a válvula de entrada de líquido. O método de bloqueio é mecânico. Quando a força de suporte inicial do único suporte hidráulico atinge o valor especificado, o pistão diferencial é desbloqueado automaticamente através do diferencial hidráulico e fecha a válvula de entrada de líquido. A válvula de entrada também pode ser fechada por dispositivo manual. A pistola de injeção de líquido de pressão constante pode ajustar o tamanho da força da mola ajustando a porca e ajustando a força de suporte inicial do suporte hidráulico único.

Princípio de funcionamento da pistola de injeção de líquido:

Uma pistola de injeção de líquido usada em um único suporte hidráulico para mineração, incluindo: corpo da válvula, luva de travamento, alça, haste ejetora, luva de isolamento, sede de válvula unidirecional, esfera de aço, mola, parafuso de compressão e saída de líquido. Uma junta é usada para conectar o tubo de entrada de líquido na extremidade traseira do corpo da válvula. A alça é conectada ao corpo da válvula por meio de um pino. A luva de isolamento, a sede da válvula unidirecional, a esfera de aço e a mola são instaladas sequencialmente na parte traseira do corpo da válvula. Está no corpo da válvula. Há um tanque de líquido e a parte externa do tanque de líquido é vedada por uma placa de vedação. Há um orifício para líquido dianteiro na frente do corpo da válvula, e um orifício para líquido traseiro e uma ranhura de fluxo de arco semicircular são fornecidos na luva de isolamento. O orifício de líquido dianteiro e o orifício de líquido traseiro são Os orifícios são conectados através do tanque de líquido, a tecnologia de processamento é relativamente simples e possui as características de estrutura compacta, pequeno volume e bom desempenho de vedação.

Arma de enchimentoprodutosCaracterísticas:

⑴Meça a pressão do líquido no pilar enchendo o pilar com líquido, para que não vaze uma gota de líquido no pilar; a pressão não cai, garantindo efetivamente a segurança do suporte;

⑵ Ele pode esgotar automaticamente e a medição da pressão pode ser bem-sucedida em um enchimento, e a operação é muito conveniente;

⑶Estrutura simples, poucas vedações e desempenho confiável;

⑷Tamanho pequeno, peso leve, fácil de transportar;

Desempenho técnico da pistola de injeção de líquido:

1. Pressão de trabalho: 15-20MPa

2. Lidar com força durante a injeção: 157N

3. Meio de trabalho: emulsão contendo 1%-2% M10
