Fabricantes fornecem atuadores elétricos de válvula inteligente Z30, novos módulos, atuadores de válvula de gaveta elétrica integrados

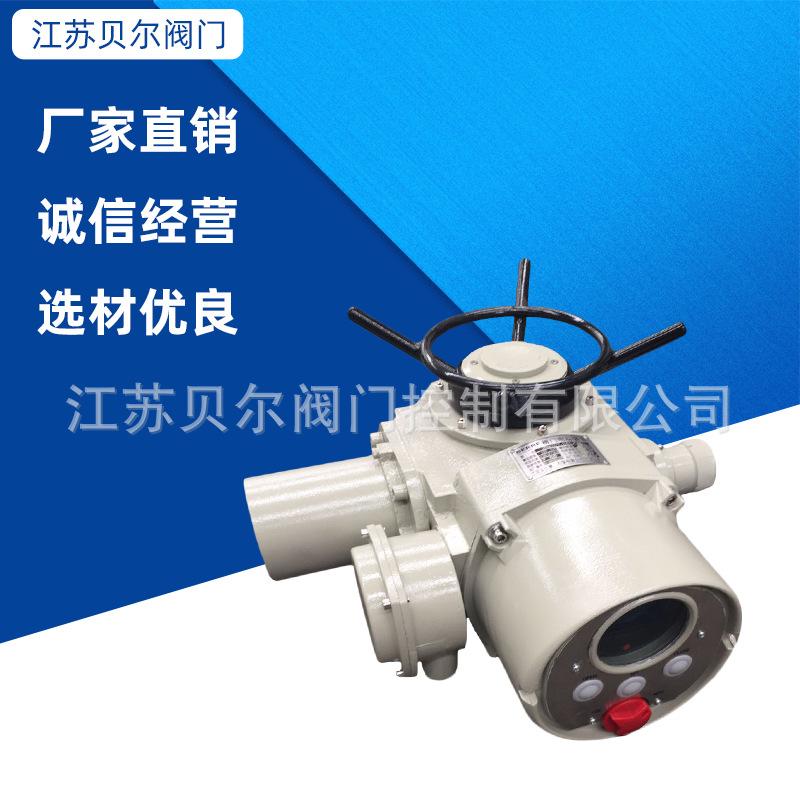

um.Atuador elétrico de válvula inteligente Z30 Novo módulo integrado Atuador de válvula de gaveta elétrica Breve introdução

O atuador elétrico regulador multi-voltas tipo Z é um dispositivo de acionamento para válvulas elétricas. É muito conveniente para uso com válvulas. É adequado para controlar a abertura e o fechamento de válvulas, controle no local e ajuste de operação remota, controle de barramento, etc. É um dispositivo de acionamento indispensável para controle centralizado de válvulas e amortecedores e controle automático. É adequado para válvulas de gaveta, válvulas de parada, válvulas de aceleração, válvulas de diafragma, válvulas de êmbolo, válvulas de gaveta de água, etc. Após ser equipado com uma engrenagem helicoidal de redução, também pode ser usado para válvulas rotativas de 90 graus, como válvulas de esfera, válvulas borboleta e amortecedores. O atuador elétrico regulador multi-voltas tipo Z possui as características de funções abrangentes, sistema de controle, desempenho confiável, fácil uso e manutenção e tamanho compacto. Tem sido amplamente elogiado e aplicado nas indústrias de energia, siderurgia, petroquímica, metalurgia, tratamento de água, fabricação de papel e outras.

2. Padrão de projeto do atuador elétrico de válvula inteligente Z30, novo módulo integrado ao atuador de válvula de gaveta elétrica

1. Os padrões de projeto de atuadores elétricos de válvulas convencionais são projetados e produzidos em total conformidade com as disposições relevantes de JB/T8528-1997 "Condições Técnicas para Dispositivos Elétricos de Válvulas Comuns" e são usados ​​em ambientes sem meios inflamáveis, explosivos ou corrosivos.

1. Os padrões de projeto de atuadores elétricos de válvulas à prova de explosão são projetados e produzidos em total conformidade com as disposições relevantes da GB3836.1-2000 "Equipamentos Elétricos para Atmosferas de Gás Explosivo Parte 1: Requisitos Gerais", GB3836.2-2000 "Equipamentos Elétricos para Atmosferas de Gás Explosivo Parte 2: À Prova de Chamas "d"" e JB/T8529-1997 "Condições Técnicas para Dispositivos Elétricos de Válvulas à Prova de Chamas". A marca à prova de explosão é ExdIIBT4, adequada para misturas de gases explosivos das Classes IIA, IIB e Grupos T1 a T4.

3. Atuador elétrico de válvula inteligente Z30 Novo módulo integrado Atuador de válvula de gaveta elétrica Parâmetros técnicos

Modelo: ZW10T-24

Torque de saída: 100N·M

Velocidade de saída: 24r/min

Potência do motor: 0,37KW

Sentido de rotação: direita

Nível de proteção: IP65

Círculo de rotação máxima Z: 60

4. Atuador elétrico de válvula inteligente Z30, novo módulo integrado, método de depuração da seção do atuador de válvula de gaveta elétrica

1) Coloque manualmente o dispositivo elétrico na posição central

2) Quando a fonte de alimentação AC380 estiver ligada, a luz indicadora de energia acenderá; se a fonte de alimentação estiver faltando uma fase, a luz indicadora de fase faltante acenderá.

3) Os efeitos positivos e negativos do interruptor DIP não podem ser ativados ao mesmo tempo.

4) Ajuste do sinal de feedback de posição durante a ação positiva. Gire o dispositivo elétrico para a posição totalmente fechada, ajuste o potenciômetro de "ajuste zero" no módulo geral para tornar a tensão dos dois pontos de teste próxima de zero (≤2mV) e, em seguida, ajuste o potenciômetro "4mA" para tornar o sinal de saída 4mA; gire o dispositivo elétrico para a posição totalmente aberta e ajuste o potenciômetro "20mA" para tornar o sinal de saída 20mA. O ajuste acima pode ser concluído de uma vez.

Nota: Os sinais de saída dos potenciômetros "ajuste zero", "4mA" e "20mA" aumentam quando são girados no sentido horário e diminuem quando são girados vice-versa. Se você perceber que o sinal de saída diminui quando você gira os potenciômetros acima no sentido horário, troque os fios em ambos os lados do potenciômetro.

5) Para garantir a precisão do posicionamento do dispositivo elétrico no controle automático, a sensibilidade deve ser ajustada. Baixa sensibilidade leva a alta precisão de posicionamento, mas é fácil produzir oscilação; alta sensibilidade não produz oscilação facilmente, mas a precisão do posicionamento é ruim. Ajustar o potenciômetro de "sensibilidade" pode fazer uma troca entre os dois, de modo que nenhuma oscilação seja o melhor valor de ajuste.

6) Quando o sinal de controle de entrada é perdido, o indicador de perda de sinal acende.

7) Após a válvula de abertura ou a válvula de fechamento travar em uma direção, corra na outra direção por 3 segundos para destravar
