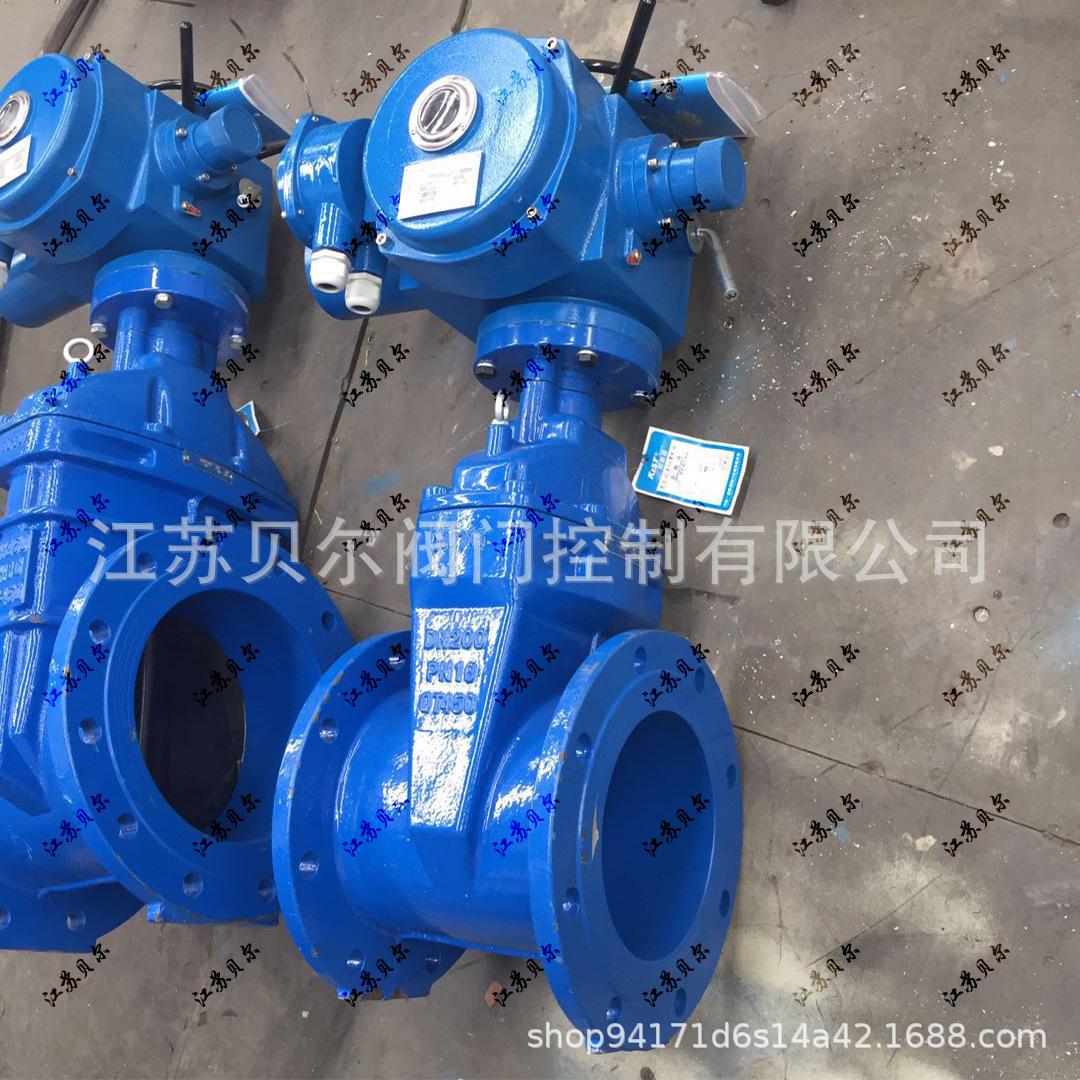

Válvula Gaveta com Vedação Elástica no Assento Dn200 Bell Denso Válvula Gaveta Elétrica Válvula Gaveta Elétrica com Vedação Macia Fabricante Fornecimento

um,Válvula de gaveta de assento elásticoDN200Introdução:

O portão tem duas superfícies de vedação. As duas superfícies de vedação da válvula de portão comumente usada formam uma forma de cunha. O ângulo da cunha varia com os parâmetros da válvula, geralmente 50 e 2°52'''' quando a temperatura do meio não é alta. O portão da válvula de portão de cunha pode ser feito em um todo, chamado de portão rígido; também pode ser feito em um portão que pode produzir uma leve deformação para compensar o desvio do ângulo da superfície de vedação durante o processo de processamento. Este portão é chamado de portão elástico.

A válvula de gaveta de assento elástico também é chamada de válvula de gaveta de haste de elevação (também chamada de válvula de gaveta de haste ascendente). Normalmente, há uma rosca trapezoidal na haste de elevação.Válvula gaveta com vedação maciaAtravés da porca da válvula e da ranhura guia no corpo da válvula, o movimento rotativo é convertido em movimento linear, ou seja, o torque operacional é convertido em impulso operacional. Quando a válvula é aberta, quando a altura de elevação do portão é igual a 1:1 vezes o diâmetro da válvula, a passagem do fluido fica desobstruída, mas esta posição não pode ser monitorada durante a operação. No uso real, o topo da haste da válvula é usado como uma marca, ou seja, a posição onde ela não pode ser aberta, como sua posição totalmente aberta. Para considerar o fenômeno de travamento causado por mudanças de temperatura, ela geralmente é aberta para a posição superior e, em seguida, recuada 1/2-1 volta como a posição da válvula totalmente aberta. Portanto, a posição totalmente aberta da válvula é determinada pela posição do portão (ou seja, o curso).


dois,Válvula de gaveta de assento elásticoDN200Qualidade padrão:

2.1 O material do corpo da válvula deve ser principalmente ferro dúctil, aço fundido, aço inoxidável, 316L, e a marca e os dados reais dos testes físicos e químicos do ferro fundido devem ser indicados.

2.2 Material da haste da válvula: haste da válvula de aço inoxidável (2CR13) é a preferida. Válvulas de grande diâmetro também devem ter hastes de válvula embutidas de aço inoxidável.

2.3 A porca é feita de latão de alumínio fundido ou bronze de alumínio fundido, e sua dureza e resistência são maiores que a haste da válvula.

2.4 A dureza e a resistência do material da bucha da haste da válvula não devem ser maiores que as da haste da válvula e não devem causar corrosão eletroquímica na haste da válvula e no corpo da válvula quando imersos em água.

2.5 Material da superfície de vedação

① Existem diferentes tipos de válvulas de gaveta com assento elástico, e os métodos de vedação e os requisitos de material são diferentes;

② Para válvulas de gaveta tipo cunha comuns, o material, o método de fixação e o método de retificação do anel de cobre devem ser indicados;

③ Dados de testes físicos, químicos e sanitários de materiais de borracha de revestimento de válvulas de gaveta com assento elástico e placas de válvulas;

2.6 Embalagem do eixo da válvula

① Como a válvula de gaveta de vedação de assento elástico na rede de tubos geralmente é aberta e fechada com pouca frequência, a embalagem deve ficar inativa por vários anos e não envelhecer para manter o efeito de vedação por muito tempo;

②A embalagem do eixo da válvula também deve ter um bom efeito de vedação quando submetida a abertura e fechamento frequentes;

③ Em vista dos requisitos acima, a embalagem do eixo da válvula não deve ser substituída ou não deve ser substituída por mais de dez anos;

④ Se a gaxeta precisar ser substituída, o projeto da válvula pneumática deve considerar medidas para permitir a substituição sob pressão de água.

três、Válvula de gaveta de assento elásticoDN200Finalidade e características:

Válvula de gaveta de assento elásticousar

Válvulas de gaveta com assento elástico são amplamente utilizadas como dispositivos de regulação e interceptação em tubulações de fluidos, como água potável, esgoto, construção, petróleo, indústria química, alimentos, medicamentos, têxteis, eletricidade, construção naval, metalurgia, sistemas de energia, etc.

Válvula de gaveta de assento elásticoDN200Características

1. Assento de válvula de fundo plano, sem acúmulo de sujeira, tornando a vedação mais confiável

2. O disco da válvula é inteiramente coberto com borracha nitrílica, e as peças internas da válvula são feitas de materiais de liga de cobre e aço resistentes à corrosão e à ferrugem. Pode ser usado em sistemas de esgoto para se adaptar a ambientes de trabalho severos.

3. Tamanho pequeno, peso leve, fácil de instalar e manter

4. A haste da válvula é selada com três anéis de vedação, o que reduz bastante a resistência ao atrito durante a troca, e o interruptor é leve e à prova de vazamentos.
