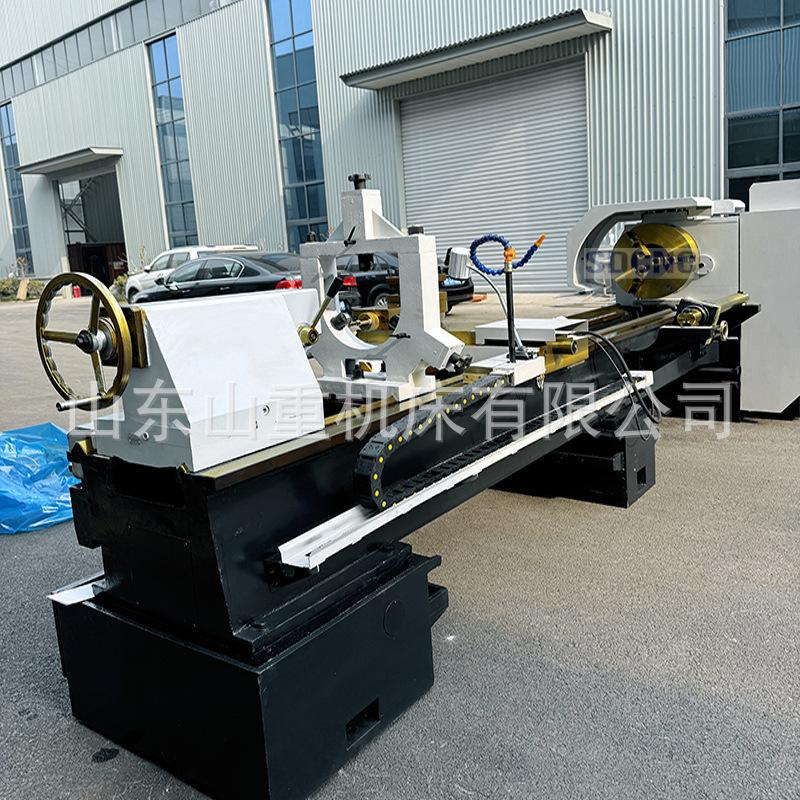

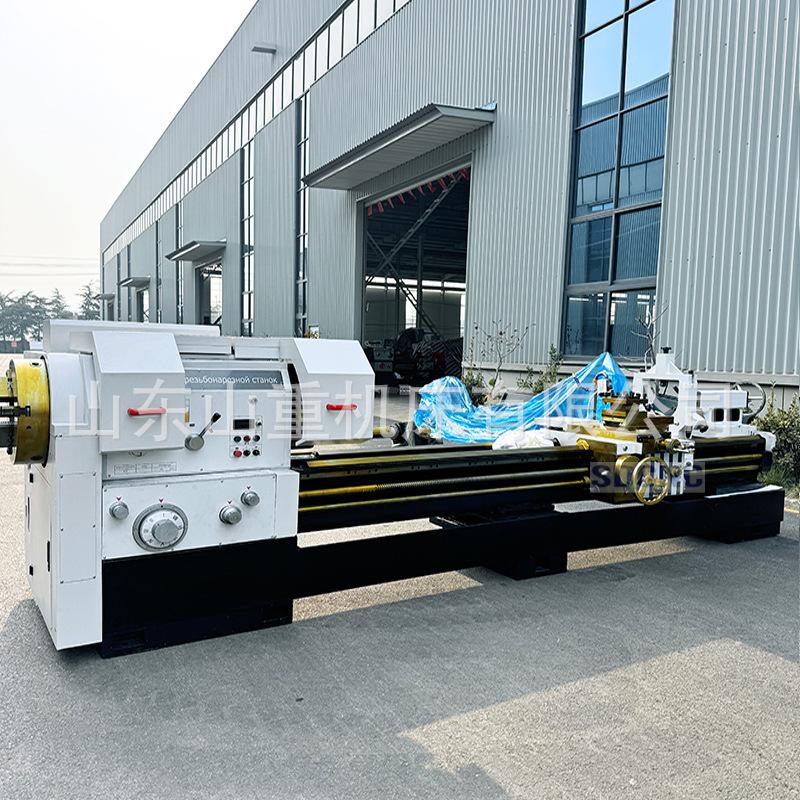

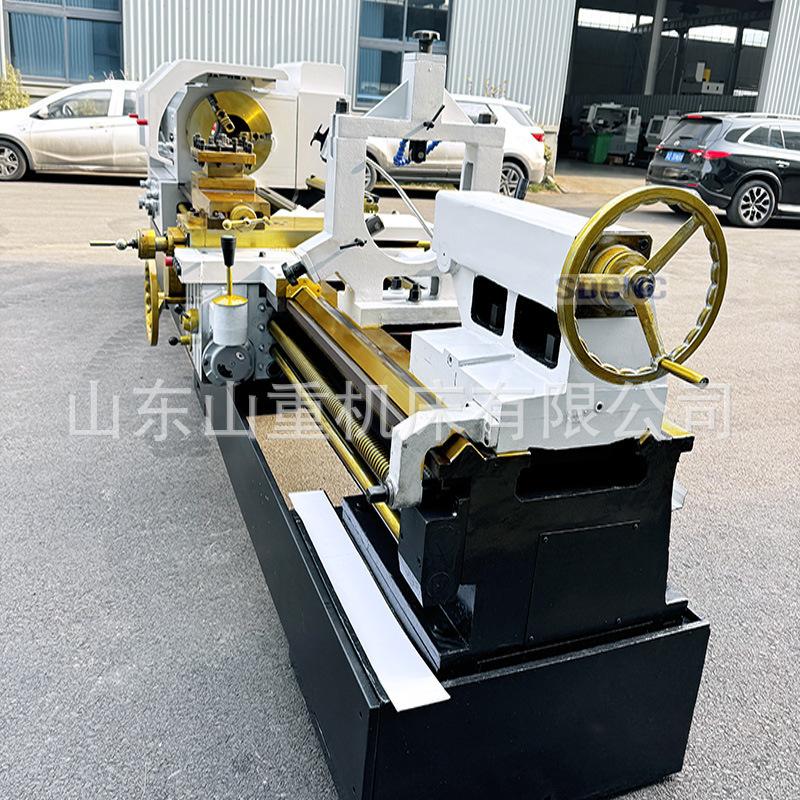

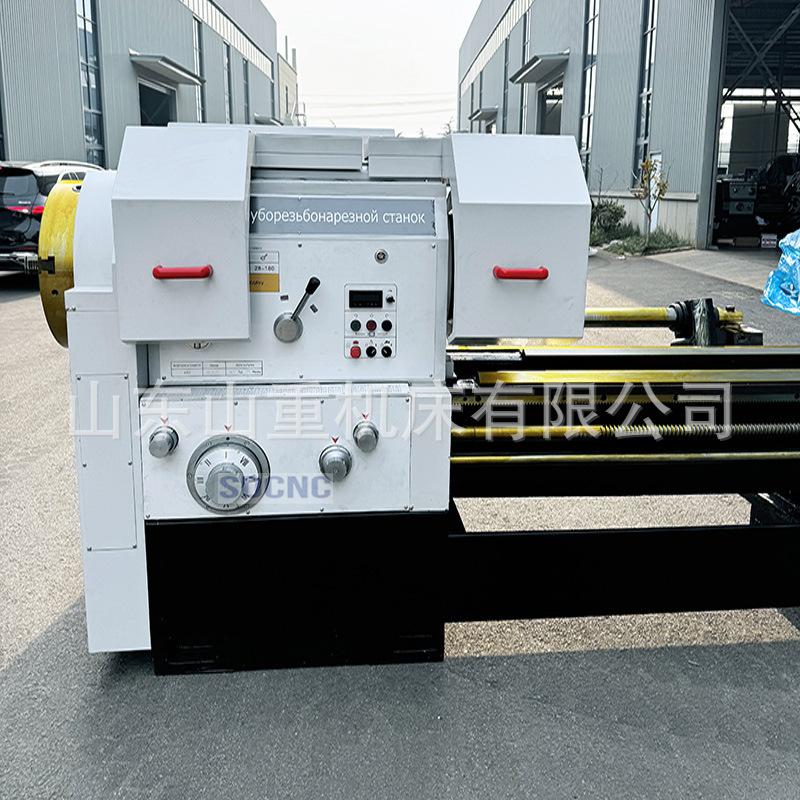

Torno de rosca de tubo comum Q1327, torno de rosca de tubo 270, grande abertura, mandril duplo, torno geral horizontal, peso de 3 metros

Os principais parâmetros técnicos

ESPECIFICAÇÕES

Unidades

Q1313

Q1319

Q1322

Q1325

Q1327

Diâmetro máximo de rotação da cama

Balançar sobre a cama

milímetros

630/800

630/800

630/800

800

800

Diâmetro máximo de rotação no slide horizontal

Balançar sobre o slide cruzado

milímetros

340/520

340/520

340/520

480

480

Comprimento máximo da peça

Distância entre centros

milímetros

1500/3000

1500/3000

1500/3000

1500/3000

1500/3000

Faixa de diâmetro de rosca de tubo de processamento

Gama de rosqueamento de tubos

milímetros

30-126

50-193

50-220

120-250

130-270

Largura da grade da cama

Largura da guia

milímetros

550

550

550

600

600

Gama de suporte de carga da cama

Capacidade de carga máxima

kg

3.000

3.000

3.000

4000

4000

Faixa de diâmetro do furo do fuso

Furo do fuso

milímetros

130

200

230

255

280

Série de velocidade do fuso

Etapas de velocidade do fuso

-

AvançarFRENTE.18arquivos/reverterREV.9arquivos

4Frequência variável/VF.4 passos

4Frequência variável/VF.4 passos

4Frequência variável/VF.4 passos

4Frequência variável/VF.4 passos

Faixa de velocidade do fuso

Faixa de velocidade do fuso

rpm

30-650

20-550

20-550

20-420

20-420

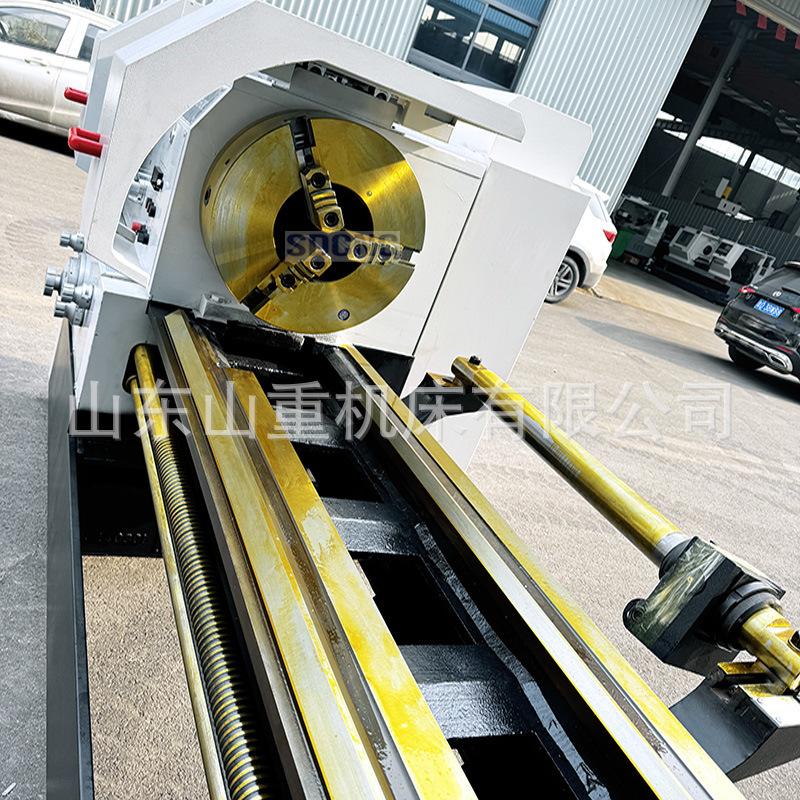

Especificações do mandril

Mandril

milímetros

φ400Triângulo manual/Manual de 3 mandíbulas

φ520Manual de quatro garras/manual de 4 mandíbulas

φ520Manual de quatro garras/manual de 4 mandíbulas

φ630Manual de quatro garras/manual de 4 mandíbulas

φ630Triângulo manual/Manual de 3 mandíbulas

Tipo de porta-ferramentas

Poste de torre/ferramenta

-

4Suporte para ferramentas de estação de trabalho/Manual 4 posições

4Suporte para ferramentas de estação de trabalho/Manual 4 posições

4Suporte para ferramentas de estação de trabalho/Manual 4 posições

4Suporte para ferramentas de estação de trabalho/Manual 4 posições

4Suporte para ferramentas de estação de trabalho/Manual 4 posições

Tamanho da ferramenta

Tamanho da haste da ferramenta

milímetros

30x30

32x32

32x32

32x32

32x32

XViagem do eixo

Curso do eixo X

milímetros

320/420

320/420

320/420

420

420

ZViagem do eixo

Curso do eixo Z

milímetros

1350/2850

1350/2850

1350/2850

1350/2850

1350/2850

XNível de avanço do eixo/escopo

Passos de avanço/intervalo do eixo X

mm/r

22/0,02-0,45

22/0,02-0,45

22/0,02-0,45

22/0,02-0,45

22/0,02-0,45

ZNível de avanço do eixo/escopo

Avanço/intervalo do eixo Z

mm/r

26/0,07-1,33

26/0,07-1,33

26/0,07-1,33

26/0,07-1,33

26/0,07-1,33

XTaxa de avanço rápido do eixo

Avanço rápido do eixo X

mm/min

2300

2300

2300

2300

2300

ZTaxa de avanço rápido do eixo

Avanço rápido do eixo Z

mm/min

4000

4000

4000

4000

4000

Tipos de threads métricos/escopo

Tipos/intervalos de rosca métrica

milímetros

52/1-24

1-15

1-15

1-15

1-15

Tipo de rosca britânica/escopo

Tipos/intervalos de rosca em polegadas

TPI

40/28-2

14-1

14-1

14-1

14-1

Diâmetro da manga do cabeçote móvel

Diâmetro da pena do cabeçote móvel

milímetros

100

100

100

120

120

Conicidade da manga do cabeçote móvel

Cone da pena do cabeçote móvel

-

MT5

MT5

MT5

MT6

MT6

Curso da manga do cabeçote móvel

Viagem de pena de tailstock

milímetros

250

250

250

250

250

Motor de fuso

Motor do fuso principal

kW

11

11

11

15

15

Motor de alimentação rápida

Motor de deslocamento rápido

kW

0,3

0,3

0,3

1.1

1.1

motor da bomba de resfriamento

Motor da bomba de refrigerante

kW

0,125

0,125

0,125

0,125

0,125

Peso da máquina

Peso da máquina

Peso para 1500

kg

4000

4300

4500

8.000

8.000

Peso para 3000

kg

5200

5500

5700

9.000

9.000

Dimensões

Dimensão global

Dimensão para 1500

milímetros

3700x1500x1500

3700x1550x1550

3700x1650x1550

4100x1700x1600

4100x1700x1600

Dimensão para 3000

milímetros

5200x1500x1500

5200x1550x1550

5200x1650x1550

5600x1700x1600

5600x1700x1600
