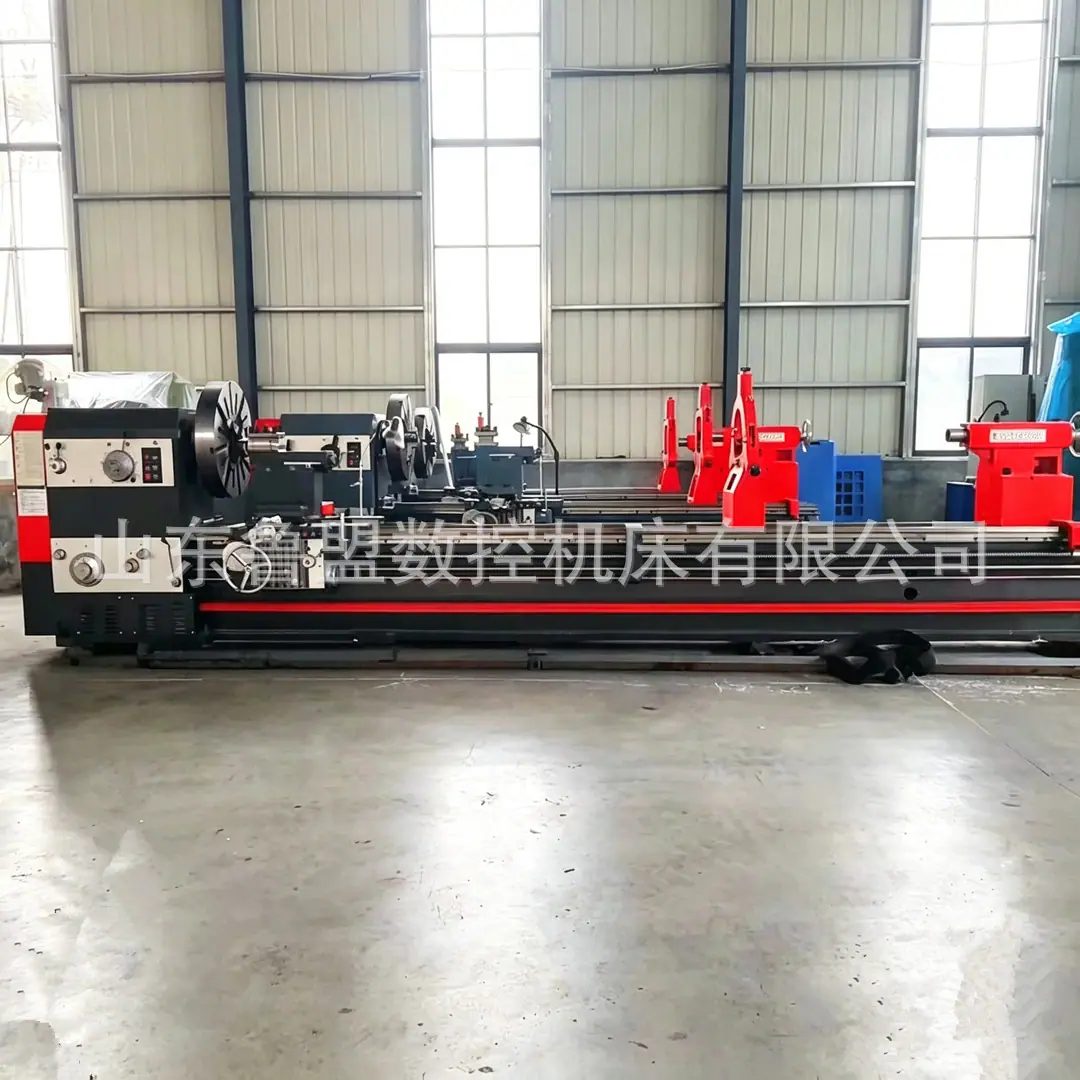

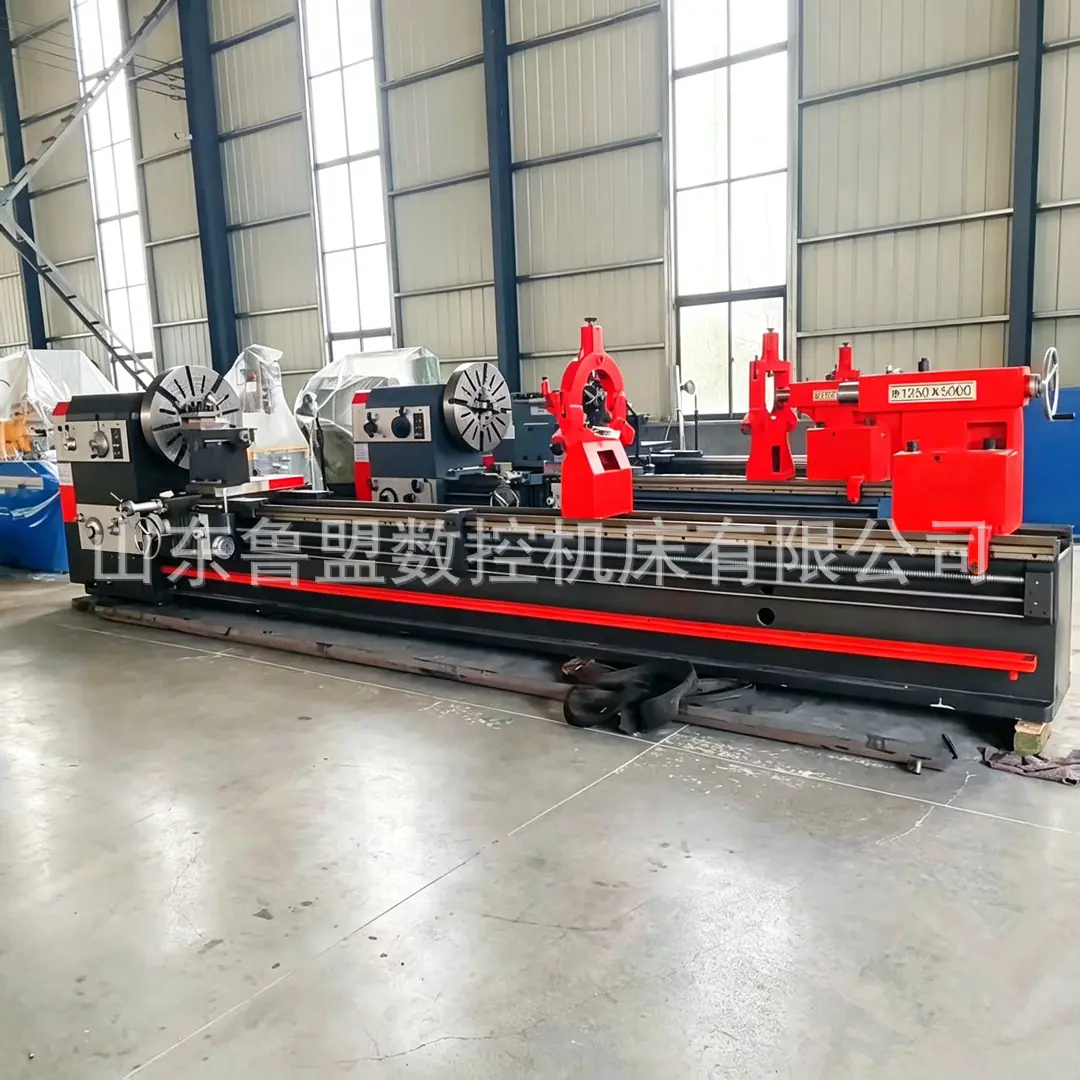

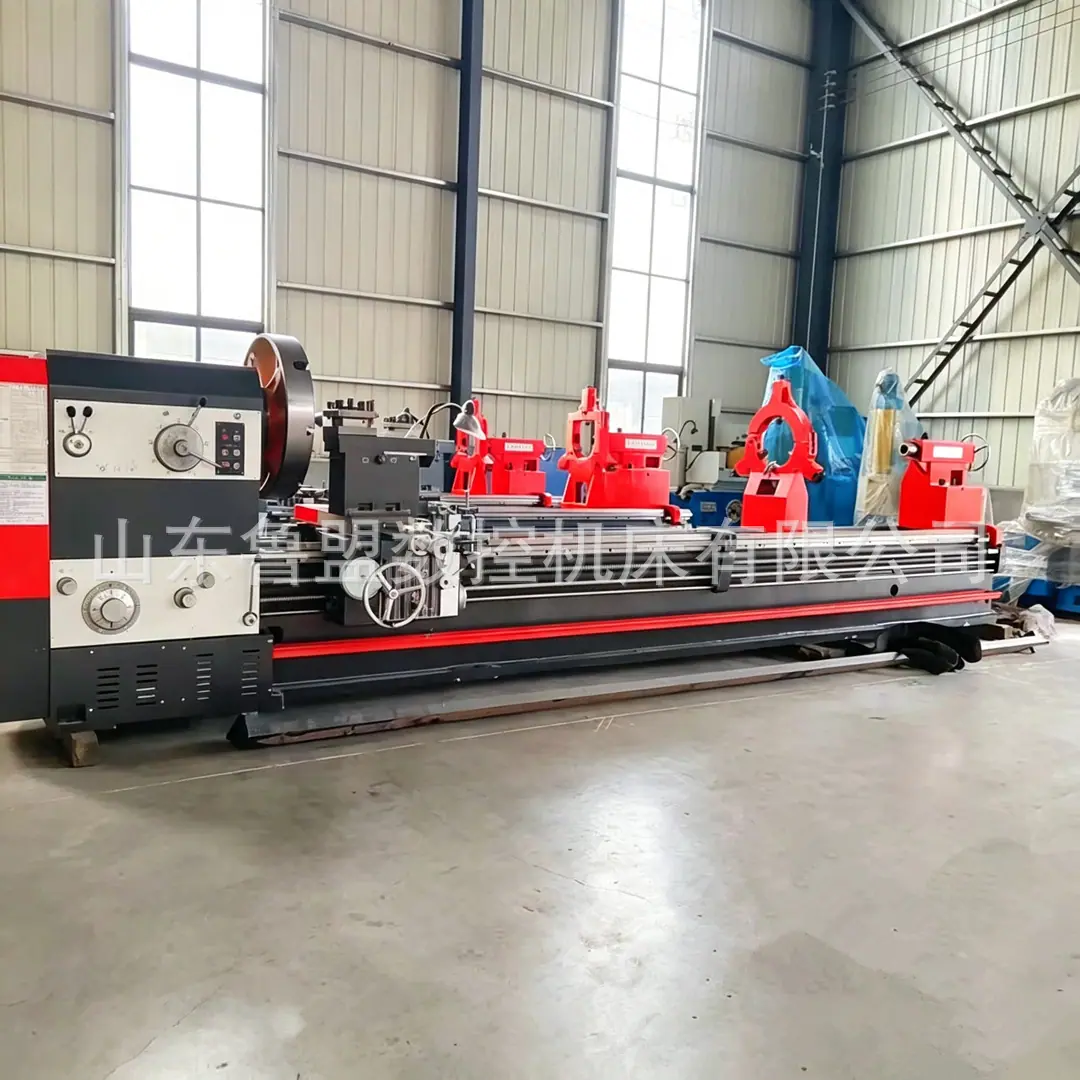

Fornecimento de Tornos Mecânicos Comuns 61125X5000, Tornos Mecânicos Pesados de Bancada Cw6180, Tornos Mecânicos Grandes de Uso Geral 61200
Variantes
Produtos similares a um preço mais baixo
◆Este torno tem alta potência, forte rigidez e uma ampla faixa de regulagem de velocidade do fuso. É adequado para corte de alta potência ou alta velocidade. Ele pode tornear faces finais, círculos externos, furos internos e várias roscas métricas, imperiais, de módulo e de passo diamétrico, e pode realizar perfuração, trepanação, mandrilamento e outros processos.
◆A frenagem e a direção para frente e para trás do eixo principal são controladas hidraulicamente. A frenagem é sensível e confiável, e a velocidade pode ser alterada pressionando um botão sem parar a máquina.
◆A caixa de cabeça é lubrificada com óleo de pressão e há várias faixas de velocidade do eixo para os usuários escolherem.

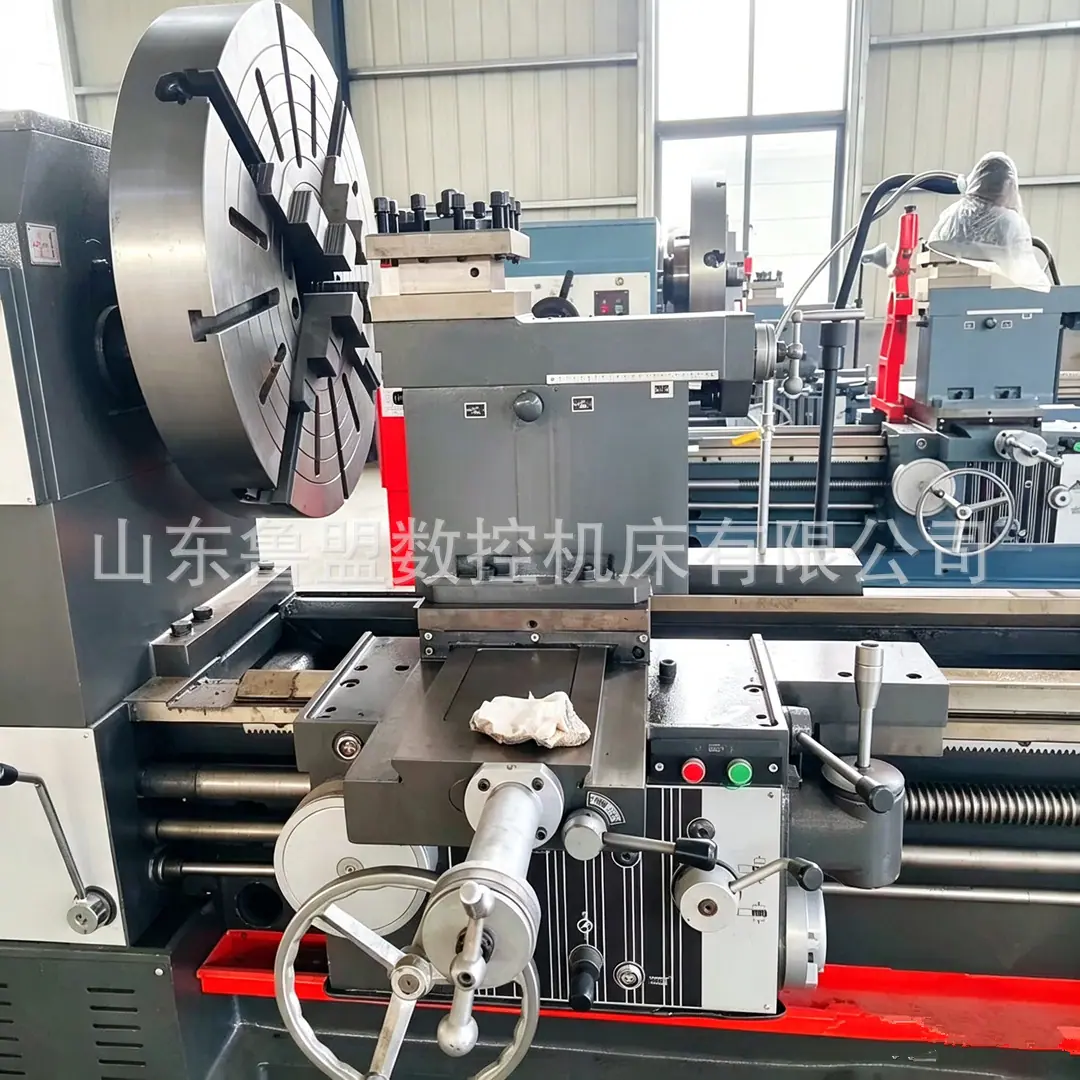

◆Há um mecanismo de segurança dentro da caixa deslizante para evitar que o torno seja danificado devido à sobrecarga.
◆O suporte de ferramenta superior pode usinar cones curtos, e o movimento combinado de avanço longitudinal e avanço do suporte de ferramenta superior pode usinar cones longos. Os trilhos-guia da cama são endurecidos na superfície para aumentar a vida útil dos trilhos-guia.
◆As alças de operação do torno são centralizadas, tornando-o fácil e flexível de usar.
|
Tipo de máquina
|
CW6180B
CW6280B |
CW61100
CW62100 |
CW61125
CW62125 |
||
|
O escopo do trabalho
|
|
|
|
||
|
Diâmetro máximo de rotação na cama (mm)
|
800
|
1000
|
1250
|
||
|
Diâmetro máximo de rotação no porta-ferramentas mm
|
480
|
680
|
930
|
||
|
Comprimento máximo da peça mm
|
1500, 2000, 3000-12000 mm
|
||||
|
Diâmetro de rotação interna da ranhura da sela e largura efetiva (mm)
|
1000/310
|
1200/310
|
1450/310
|
||
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo
|
Ф105mm; D11
|
||||
|
Cone frontal do furo do fuso e cone superior
|
Ф120mm; Mohs No.5
|
||||
|
Série de velocidades do fuso e intervalo r/min
|
18 tipos 5.4-720
|
||||
|
Nível de avanço longitudinal e alcance mm/r
|
64 tipos 0,06-24,3
|
||||
|
Faixa 1:1 mm/r
|
0,1-1,52
|
||||
|
Faixa 1:1 mm/r
|
1,6-24,3
|
||||
|
Faixa de microalimentação com engrenagem de troca mm/r
|
0,06-0,912
|
||||
|
Proporção entre avanço transversal e avanço longitudinal
|
1/2
|
||||
|
Velocidade de movimento rápido da sela mm/min
|
4000
|
||||
|
Passo do parafuso da máquina-ferramenta
|
12 mm (métrico); 1/2" (imperial)
|
||||
|
Tipos e alcance de roscas métricas (mm)
|
50 tipos 1-240 (e 14 tipos de threads não padronizados)
|
||||
|
Tipos de roscas britânicas e intervalo tpi
|
26 espécies 14-1
|
||||
|
Tipos e alcance de roscas de módulo (mm)
|
53 tipos 0,5-120
|
||||
|
Número e alcance de roscas de passo diametral
|
24 espécies 28-1
|
||||
|
Curso horizontal máximo do poste de ferramenta inferior mm
|
500
|
||||
|
Curso máximo do poste de ferramenta superior (mm)
|
200
|
||||
|

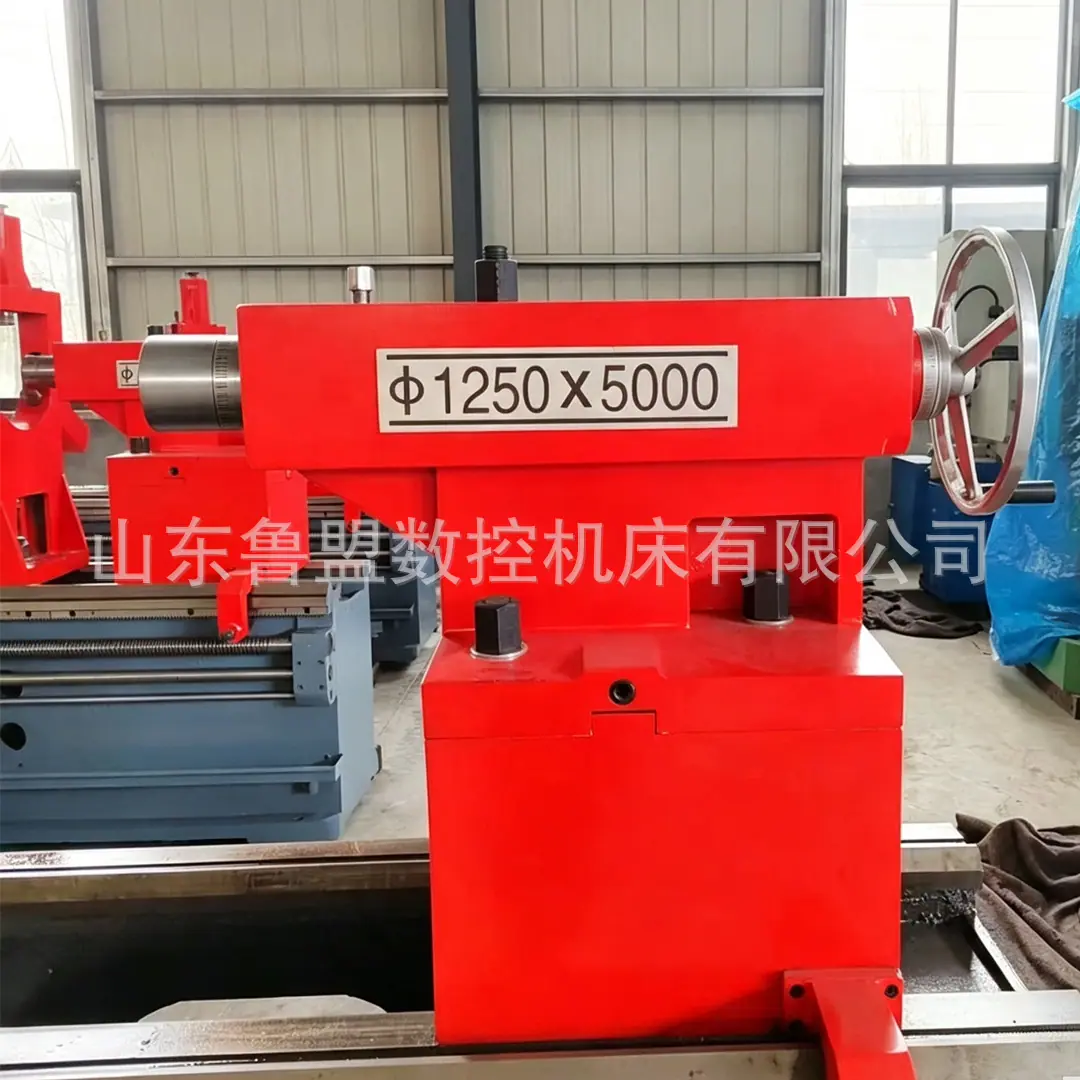

Curso da luva do cabeçote móvel mm
|
250
|
||||
|
Conicidade da manga do cabeçote móvel
|
Mohs 5" No.5
|
||||
|
Largura da grade da cama mm
|
600
|
||||
|
Potência do motor principal kw
|
11 ou 15
|
||||
|
Potência do motor rápido kw
|
1.1
|
||||
|
Potência do motor da bomba de resfriamento w
|
90
|
||||
|
Largura da máquina*altura*altura mm
|
1500*1630*1800(CW6180) 1550*1790(CW61100Q) 1550*1855(CW61125Q)
|
||||
