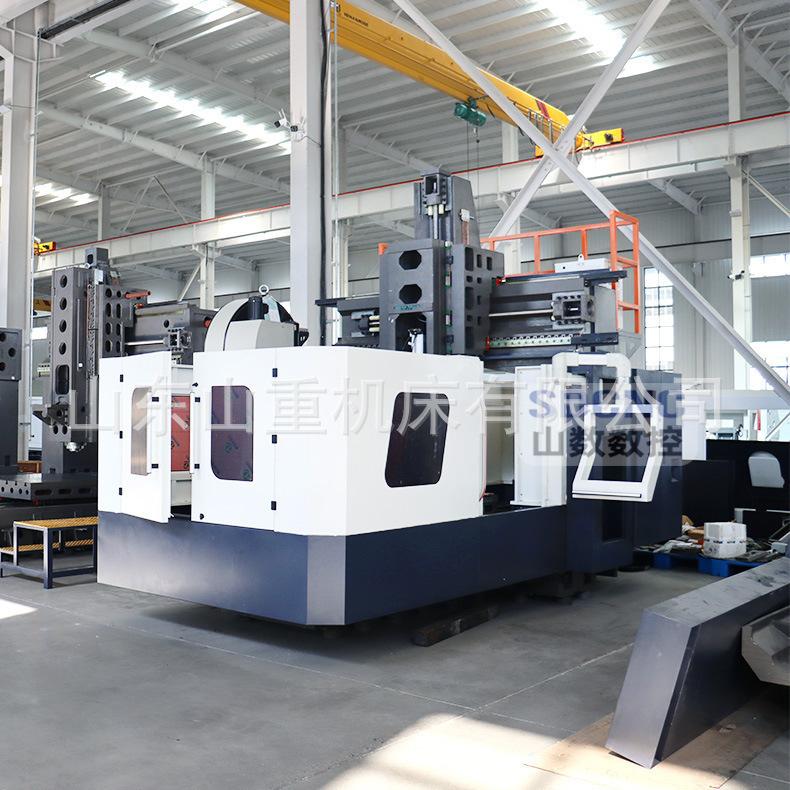

Centro de Usinagem Pórtico Gmc2013 Molde de Alta Precisão Corte Pesado Cnc de Alta Precisão Centro de Fresamento Pórtico para Serviço Pesado
Quantidade
|
Especificações |
Unidades |
GMC2013 |
|
Tamanho da plataforma de trabalho Tamanho da mesa |
milímetros |
2300x1000 |
|
Curso do eixo X curso do eixo X |
milímetros |
2000 |
|
Curso do eixo Y, curso do eixo y |
milímetros |
1300 |
|
Curso do eixo Z Curso do eixo Z |
milímetros |
600 |
|
Carga máxima da mesa de trabalho da bancada |
kg |
3500 |
|
Slot T (número-largura-passo) |
|
7-18x140 |
|
Eixo principal Max.fuso especial |
rpm |
8.000 |
|
Conicidade do fuso |
milímetros |
BT40 (Opcional: BT50) |
|
POTÊNCIA DO MOTOR PRINCIPAL |
kW |
15/18,5 |
|
Velocidade de movimento rápido do eixo X/Y/Z velocidade de deslocamento rápido x/y/z |
m/min |
12/12/12 |
|
Velocidade de avanço de corte |
mm/min |
1-10000 |
|
Tipo de trilho guia |
|
Linha ferroviária trilho linear |
|
Distância do centro do fuso à superfície da coluna Distância do eixo do fuso à superfície da coluna |
milímetros |
406,5 |
|
Distância da extremidade do fuso à superfície da mesa de trabalho Distância entre a ponta do fuso e a superfície da mesa de trabalho |
milímetros |
140-740 |
|
Precisão de posicionamento Conta de posicionamento |
milímetros |
±0,005 |
|
Precisão de posicionamento de repetição Precisão de posicionamento de repetição |
milímetros |
±0,004 |
|
REVISTA DE FERRAMENTAS DE LÂMINA |
|
Disco Braço24 |
|
Diâmetro Máx. da Ferramenta |
milímetros |
φ78(Adjacente)/φ120(Afastado) Opcional: φ112 (adjacente)/ φ200 (afastado) |
|
Peso máximo da ferramenta |
kg |
8 (Opcional:18) |
|
Peso da máquina Peso da máquina |
kg |
19.000 |
|
Dimensão global |
milímetros |
6000x3200x3600 |
