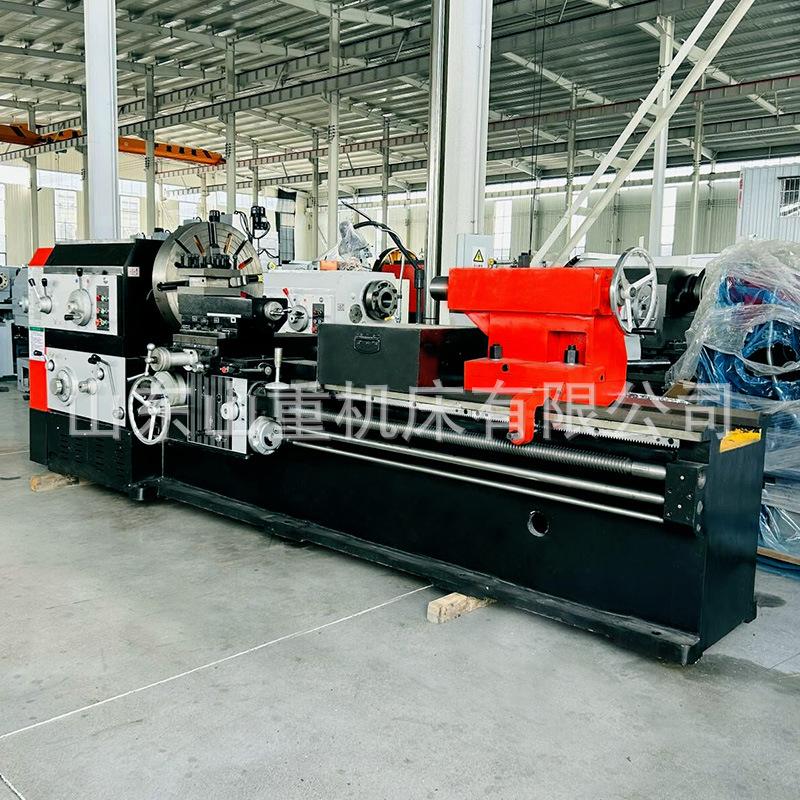

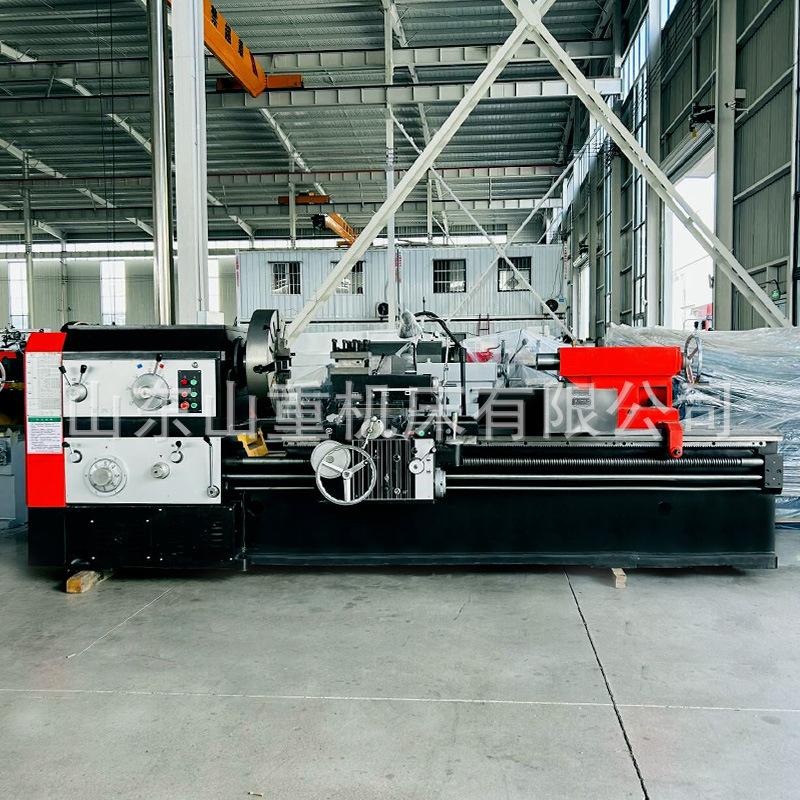

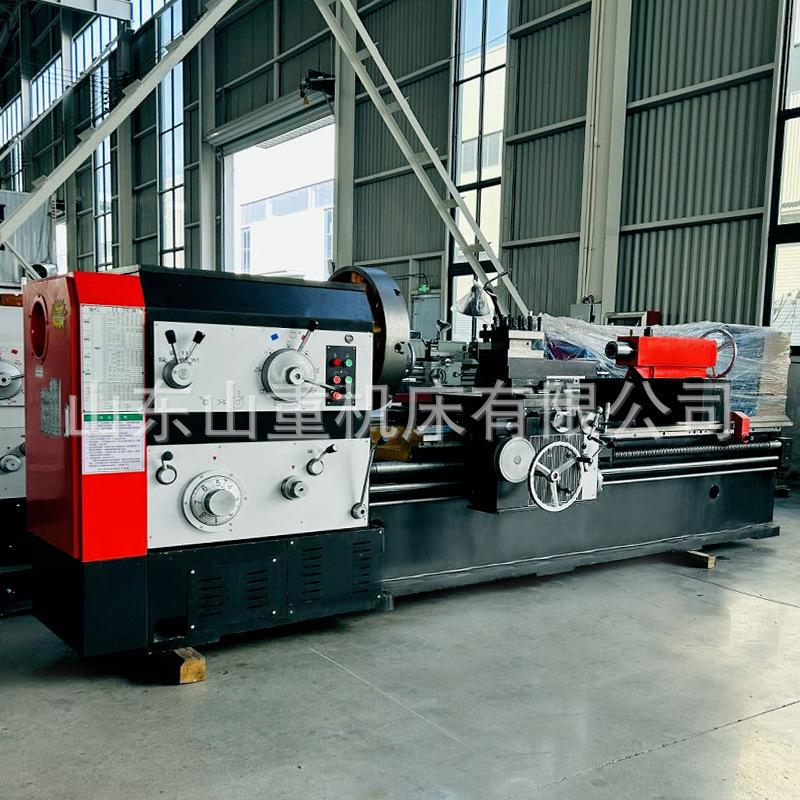

Torno Mecânico Ca6280 Corte de Metal Grande Diâmetro Bancada Plana Horizontal Convencional 6280X2000
Quantidade
|
Nome do Projeto |
unidade |
CW6280 |
|
Diâmetro máximo de rotação da cama |
milímetros |
800 |
|
Diâmetro máximo de rotação no porta-ferramenta |
milímetros |
480 |
|
Comprimento máximo da peça |
milímetros |
1500/3000 |
|
Diâmetro máximo de giro da sela |
milímetros |
1000 |
|
Diâmetro do furo passante do fuso e tipo de cabeça do eixo |
milímetros |
Φ105 |
|
Eixo passante, cone frontal e cone superior |
milímetros |
φ120 φ140 Mo No. 6 |
|
Série e faixa de velocidade do fuso |
rpm |
18 tipos 7,5-800 |
|
Magnitude e alcance longitudinal do avanço |
mm/r |
64 espécies 0,05-24,3 |
|
Faixa 1:1 |
mm/r |
0,1-1,52 |
|
Faixa 16:1 |
mm/r |
1,6-24,3 |
|
Faixa de microalimentação por troca de marchas |
mm/r |
0,05-0,76 |
|
Proporção entre avanço transversal e avanço longitudinal |
|
1 a 2 |
|
Velocidade de movimento rápido da sela |
mm/min |
4000 |
|
Passo do parafuso da máquina-ferramenta |
milímetros |
12 (métrico) 1/2" (imperial) |
|
Número e intervalo de tipos de threads métricos |
milímetros |
50 tipos 1-240 (14 tipos de roscas não padronizadas) |
|
Número e faixa de roscas em polegadas |
|
26 tipos 14-1 tpi |
|
Número e intervalo de threads do módulo |
milímetros |
53 tipos 0,5-120 |
|
Número e faixa de roscas de passo de diâmetro |
|
24 tipos 28-1 DP |
|
Curso lateral máximo do poste inferior da ferramenta |
milímetros |
315 |
|
Curso máximo do apoio superior da ferramenta |
milímetros |
200 |
|
Curso da manga do cabeçote móvel |
milímetros |
250 |
|
Conicidade da manga do cabeçote móvel |
|
Mohs nº 6 |
|
potência do motor principal |
kW |
11 |
|
Potência rápida do motor |
kW |
1.1 |
|
Potência do motor da bomba de resfriamento |
c |
90 |
|
Dureza do trilho guia |
|
52
|
