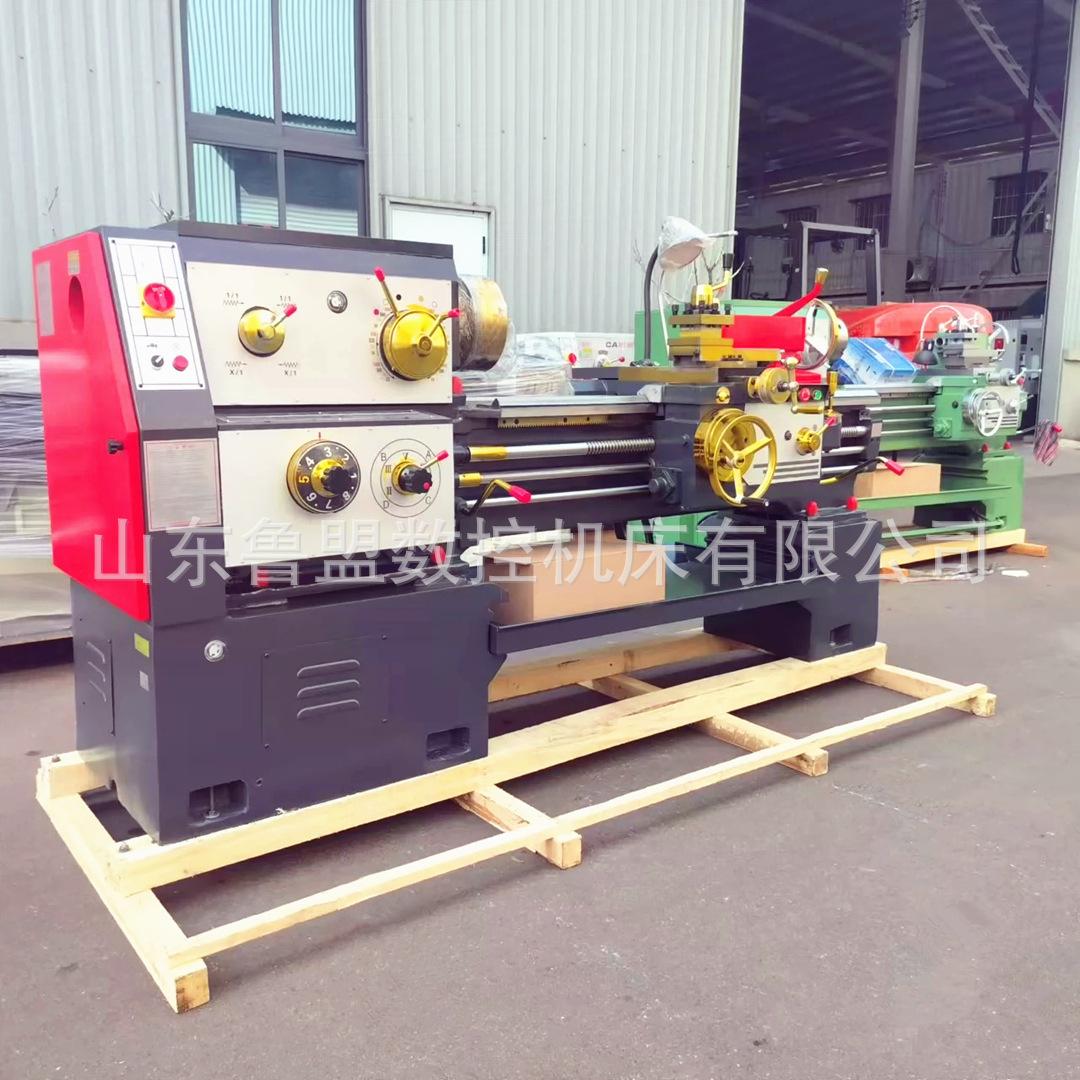

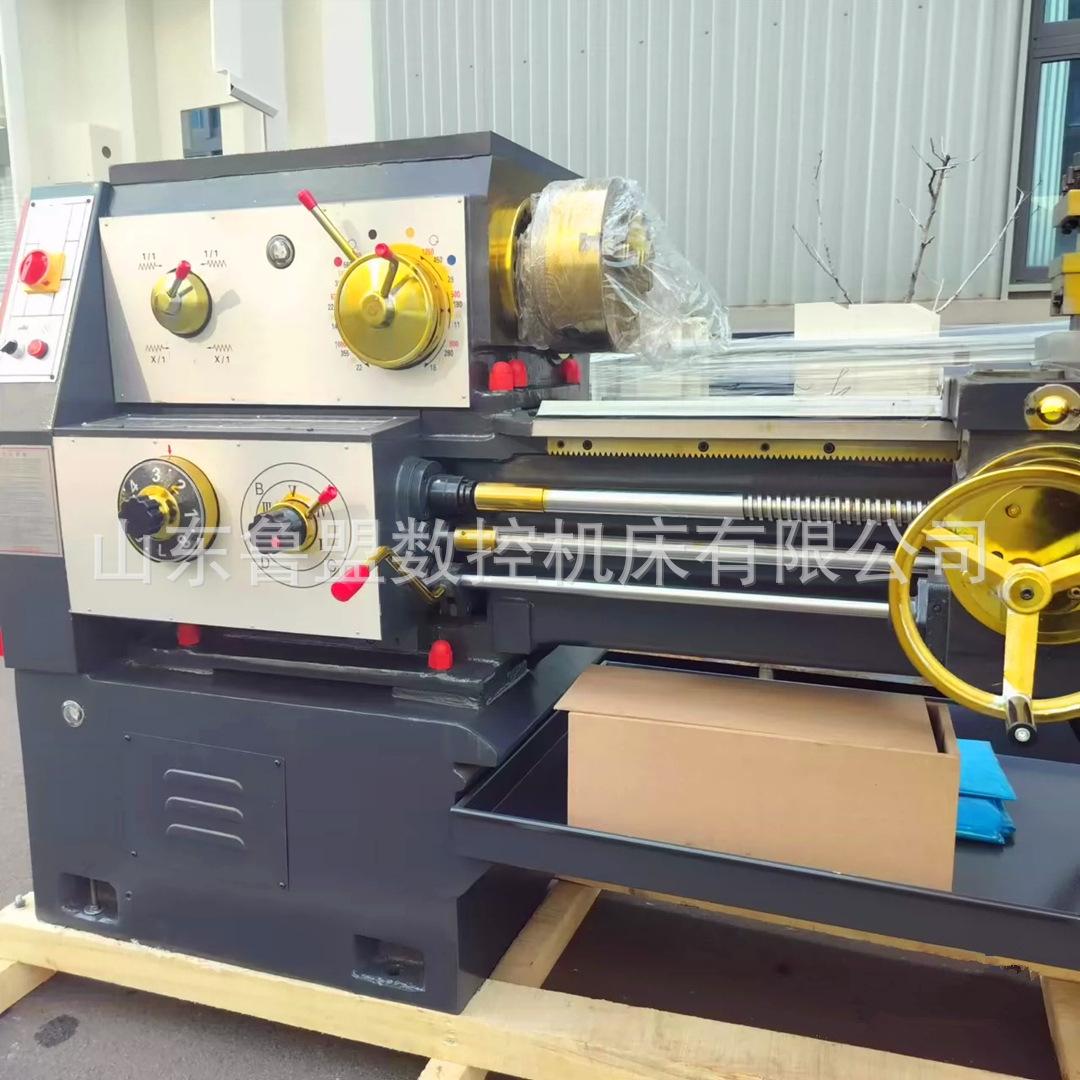

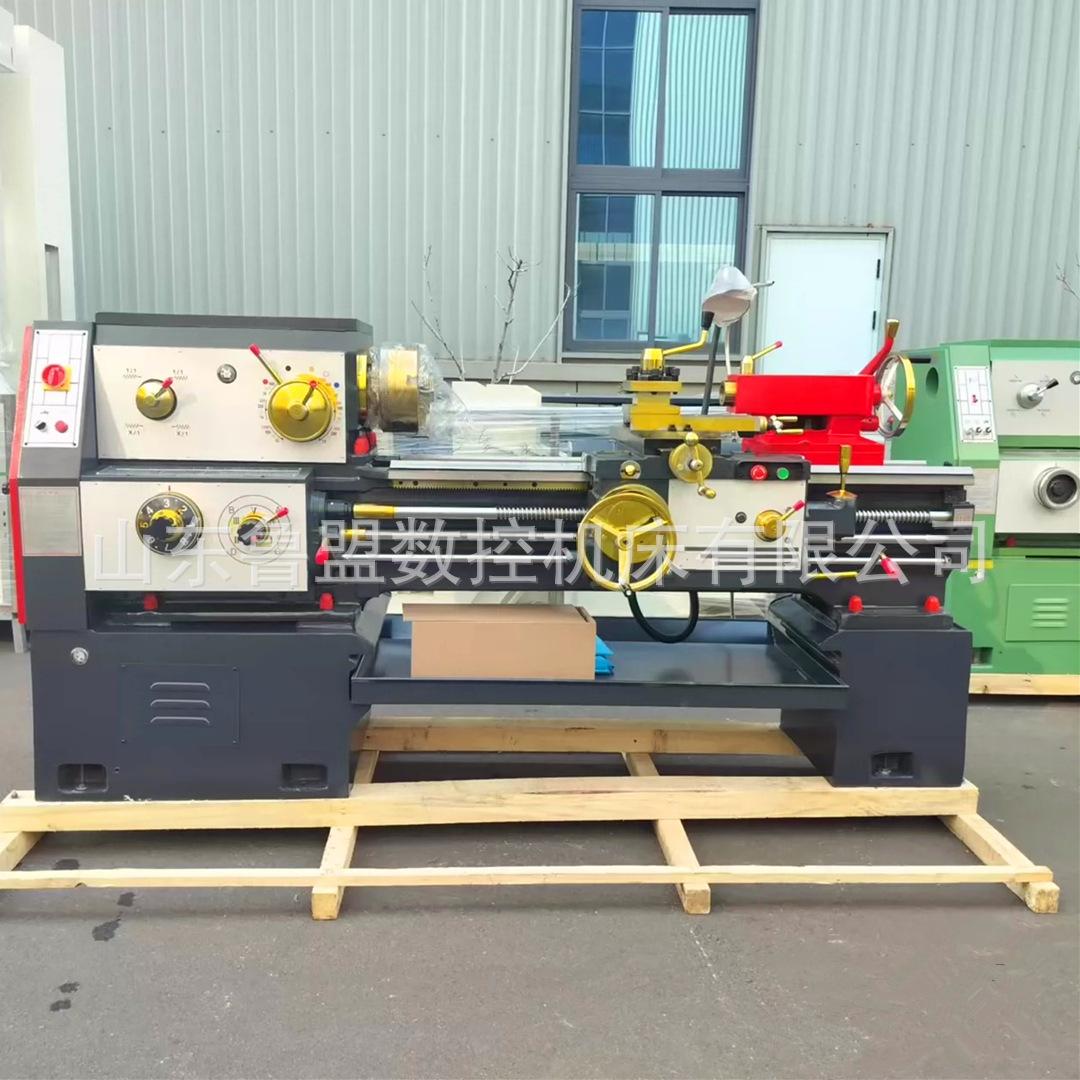

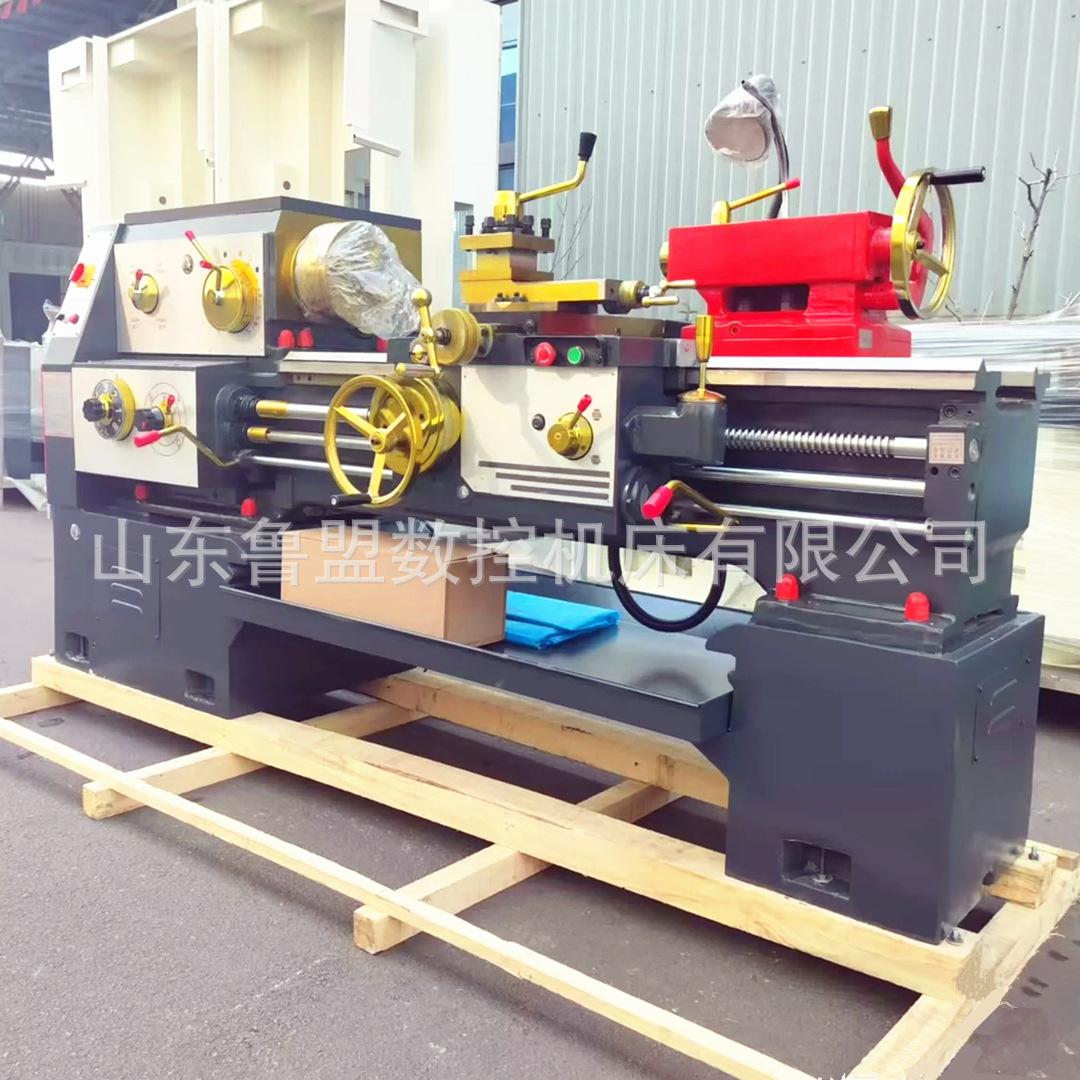

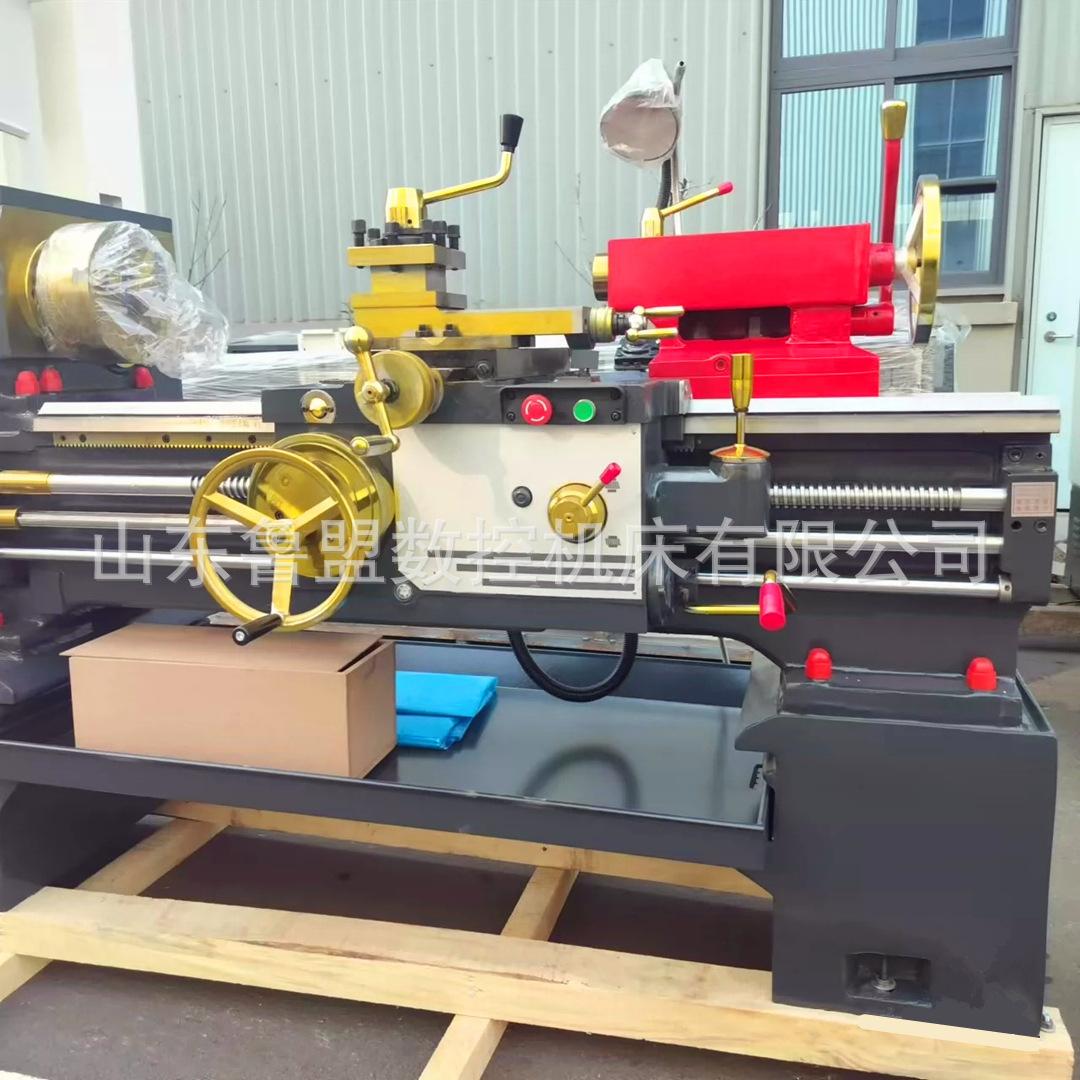

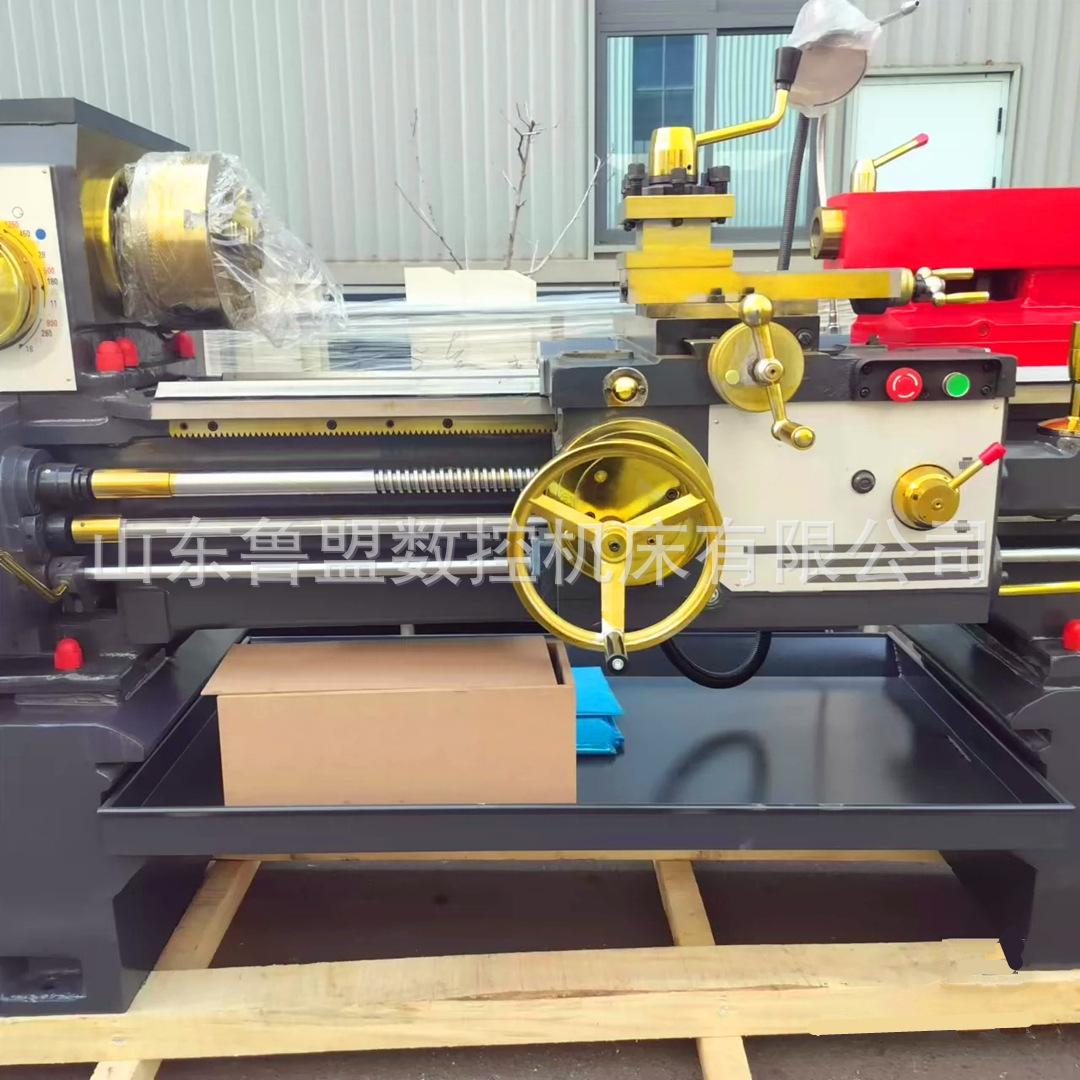

Torno Mecânico Ca6240 Ca6250 Série Torno Horizontal Universal Comum Fornecimento de Luz

ModeloModelo

CA6140

CA6240

CA6150

CA6250

CA6161

CA6261

CA6166

CA6266

CA6180

CA6280

Diâmetro máximo da peça na base

Máx. Balançar sobre a cama

400mm

500mm

610 mm

660 mm

800 mm

Diâmetro máximo da peça no porta-ferramenta

Máx. Balançar sobre a carruagem

210 mm

300 mm

370 mm

400mm

540mm

Diâmetro máximo da peça para ranhura de sela

Máx. Balançar na lacuna

-

630mm

-

720mm

-

830 mm

-

880 mm

-

1020 mm

Comprimento efetivo da ranhura da sela

Comprimento efetivo do intervalo

-

210 mm

-

210 mm

-

210 mm

-

210 mm

-

210 mm

Comprimento máximo da peça

Comprimento Máx. da peça de trabalho

750 mm ou 1000 mm ou 1500 mm ou 2000 mm ou 3000 mm

Largura da cama Largura da cama

400mm

Seção da ferramenta de torneamento

25X25mm

Fuso

Faixa de velocidade do fuso

Velocidades do fuso

11—1600 r/min (24 passos)

Furo interno do fuso

Furo através do fuso

52mm(80mm)

Conicidade do furo do fuso

Conicidade do fuso

Morse No.6 (Morse No.6)

Alimentar

Nº de feeds

64 tipos(tipos)(para cada)

Gama de threads métricos (tipos)

(1-192mm)44 tipos

Gama de roscas em polegadas (tipos)

(1-24tpi)21 tipos

Raiva dos threads do módulo (tipos)

0,25-48(Módulo 39 tipos)(Módulo 39 tipos)

Rage of Diametral pitc threads (tipos)

1-96DP(37 tipos)(37 tipos)

Contraponto

Curso máximo do fuso na extremidade da cama

Curso máximo do fuso do contraponto

150mm

Diâmetro do fuso do cabeçote móvel

75 mm

Orifício do fuso cônico na extremidade da cama

Morse No.5

Motor principal

7,5 kW (10 HP)

Dimensões da embalagem

Escolhendo dimensões

(C×M×A mm)

Dimensões totais para 750

2440X1150X1170

2440X1150X1700

2440X1190X1700

2440X1150X1900

2440X1150X1950

Dimensões totais para 1000

2650X1150X1700

2650X1150X1700

2650X1190X1700

2650X1150X1900

2650X1150X1950

Dimensões totais para 1500

3150X1150X1700

3150X1150X1700

3150X1190X1700

3150X1150X1900

3150X1150X1950

Dimensões gerais para 2000

3610X1150X1700

3610X1150X1700

3610X1190X1700

3650X1150X1900

3650X1150X1950

Dimensões totais para 3000

4610X1150X1700

4610X1150X1700

4610X1190X1700

4650X1150X1900

4650X1150X1950

peso

Peso

(Kg)

Comprimento

Peso bruto GW Peso líquido NW

Dimensões totais para 750

2700 2000

2800 2100

2860 2260

2900 2300

3000 2400

Dimensões totais para 1000

2800 2100

2900 2200

3050 2450

3060 2460

3200 2600

Dimensões totais para 1500

3050 2250

3150     2350

3240 2640

3250 2650

3400 2800

Dimensões gerais para 2000

3300 2600

3400     2700

3480 2880

3480 2880

3500 3000

Dimensões totais para 3000

4000 3450

4100     3550

4287 3687

4300 3700

4500 3900
