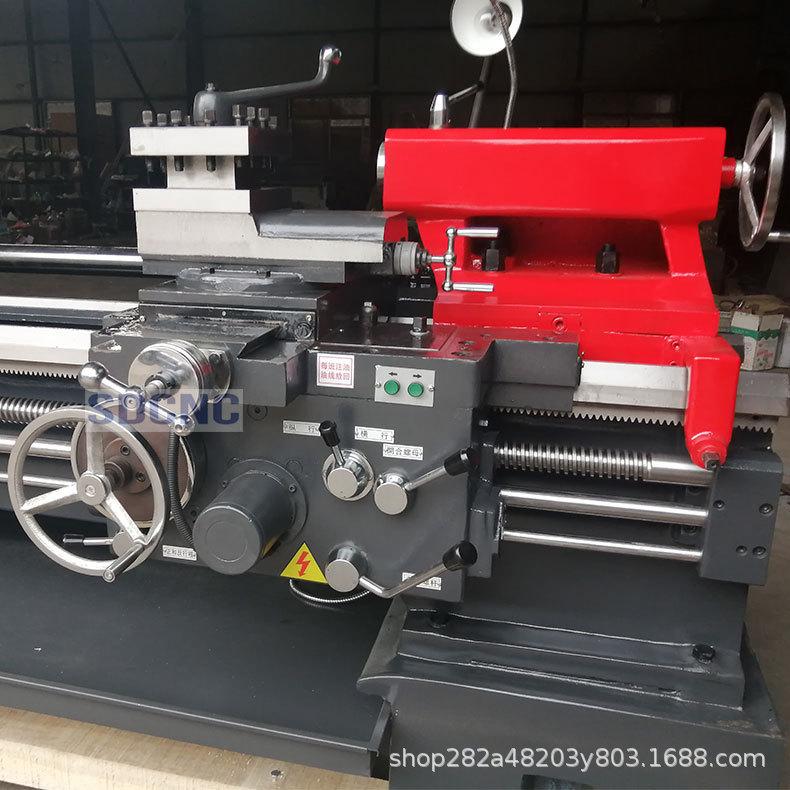

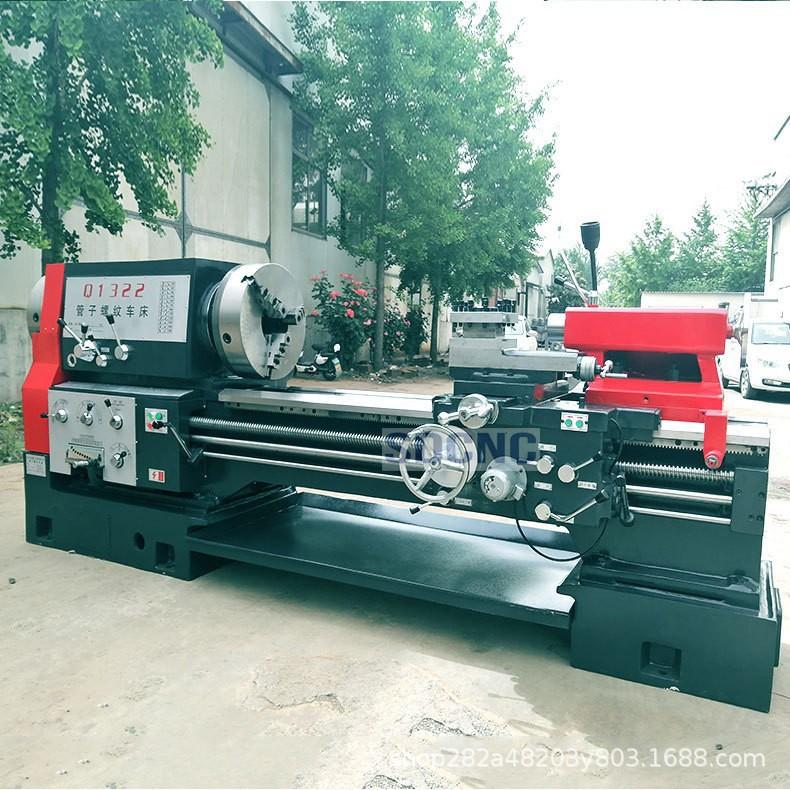

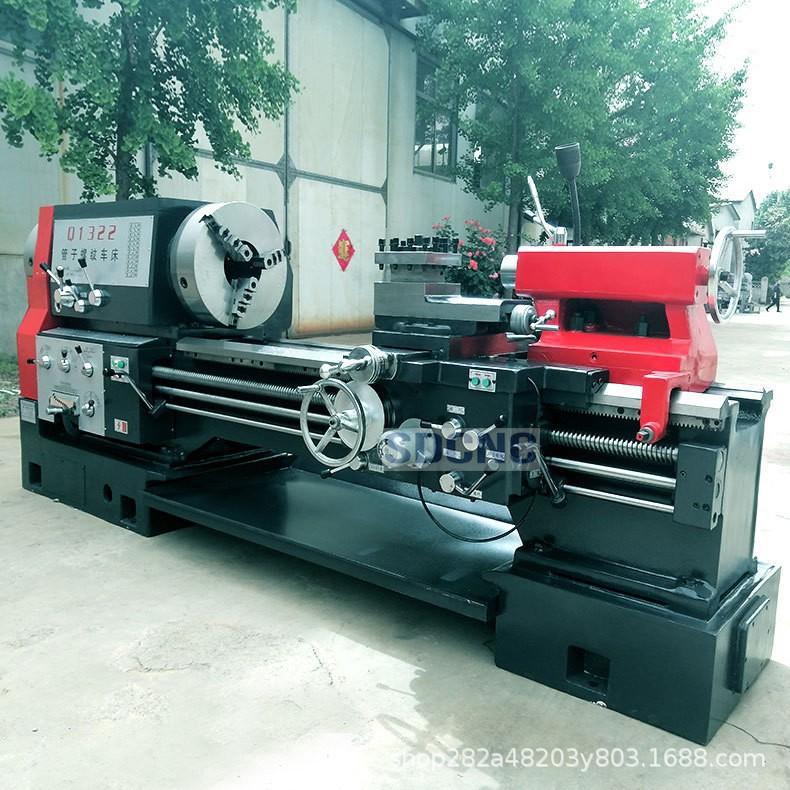

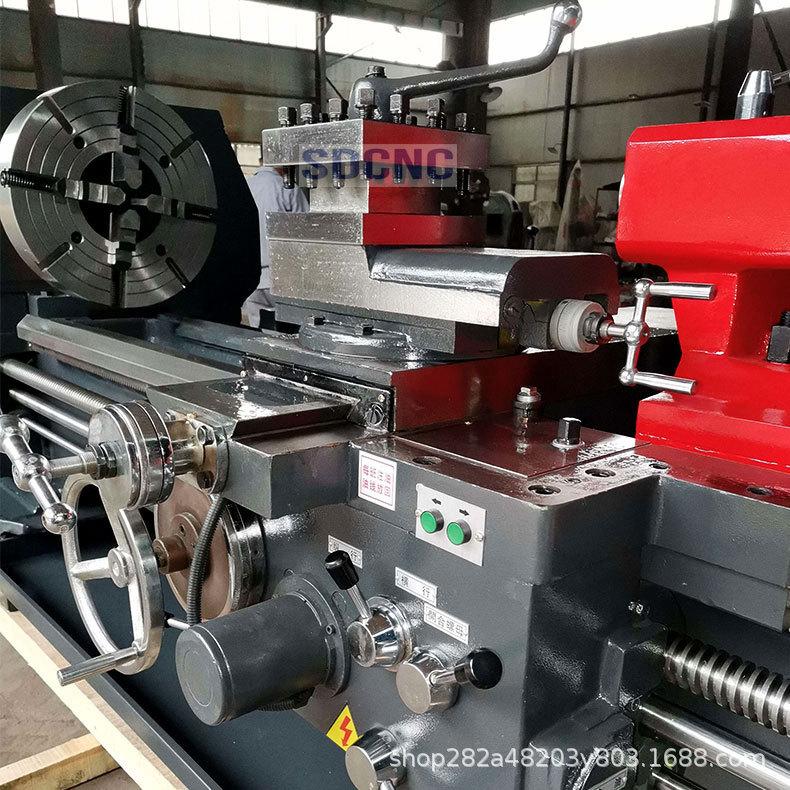

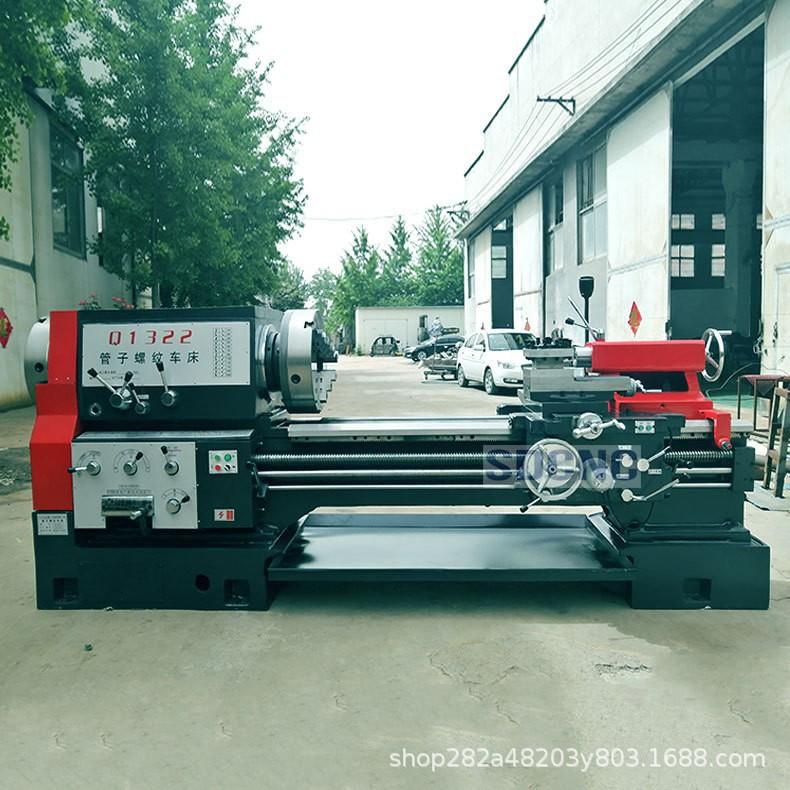

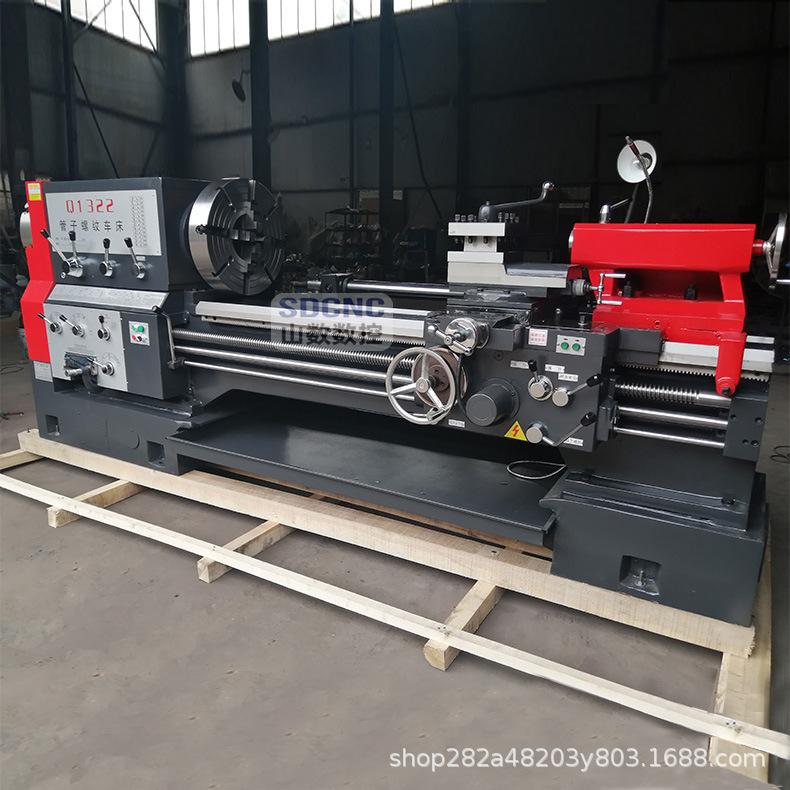

Torno Mecânico para Rosqueamento de Tubos Ordinário Q1322 Mandril Duplo 220mm Furo Grande 1322 Torno de Processamento de Rosqueamento Pesado
Quantidade
|
Os principais parâmetros técnicos |
ESPECIFICAÇÕES |
Unidades |
Q1322 |
|
Diâmetro máximo de rotação da cama |
Balançar sobre a cama |
milímetros |
630/800 |
|
Grande diâmetro de giro na corrediça transversal |
Balançar sobre o slide cruzado |
milímetros |
340/520 |
|
Comprimento máximo da peça |
Distância entre centros |
milímetros |
1500/3000 |
|
Faixa de diâmetro de rosca de tubo de processamento |
Gama de rosqueamento de tubos |
milímetros |
50-220 |
|
Largura da grade da cama |
Largura da guia |
milímetros |
550 |
|
Gama de suporte de carga da cama |
Máx. Capacidade de carga |
kg |
3.000 |
|
Faixa de diâmetro do furo do fuso |
Furo do fuso |
milímetros |
230 |
|
Série de velocidade do fuso |
Etapas de velocidade do fuso |
- |
Frequência variável/VF de 4 velocidades. 4 etapas |
|
Faixa de velocidade do fuso |
Faixa de velocidade do fuso |
rpm |
20-550 |
|
Especificações do mandril |
Mandril |
milímetros |
φ520 manual de quatro mandíbulas/4 mandíbulas |
|
Tipo de porta-ferramentas |
Poste de torre/ferramenta |
- |
Porta-ferramentas de 4 posições/Manual de 4 posições |
|
Tamanho da ferramenta |
Tamanho da haste da ferramenta |
milímetros |
32x32 |
|
Curso no eixo X |
Curso do eixo X |
milímetros |
320/420 |
|
Curso no eixo Z |
Curso do eixo Z |
milímetros |
1350/2850 |
|
Nível/intervalo de avanço do eixo X |
Etapas/intervalo de avanço do eixo X |
mm/r |
22/0,02-0,45 |
|
Nível/intervalo de avanço do eixo Z |
Etapas/intervalo de avanço do eixo Z |
mm/r |
26/0,07-1,33 |
|
Velocidade de alimentação rápida do eixo X |
Avanço rápido do eixo X |
mm/min |
2300 |
|
Velocidade de alimentação rápida do eixo Z |
Avanço rápido do eixo Z |
mm/min |
4000 |
|
Tipos/intervalos de threads métricos |
Tipos/faixa de rosca métrica |
milímetros |
1-15 |
|
Tipo/faixa de rosca em polegadas |
Tipos/faixa de rosca em polegadas |
TPI |
14-1 |
|
Diâmetro da manga do cabeçote móvel |
Diâmetro da pena do cabeçote móvel |
milímetros |
100 |
|
Conicidade da manga do cabeçote móvel |
Cone da pena do cabeçote móvel |
- |
MT5 |
|
Curso da manga do cabeçote móvel |
Viagem de pena de tailstock |
milímetros |
250 |
|
Motor de fuso |
Motor do fuso principal |
kw |
11 |
|
Motor de alimentação rápida |
Motor de deslocamento rápido |
kw |
0,3 |
|
motor da bomba de resfriamento |
Motor da bomba de refrigerante |
kw |
0,125 |
|
Peso da máquina Peso da máquina |
Peso para 1500 |
kg |
4500 |
|
Peso para 3000 |
kg |
5700 |
|
|
Dimensões Dimensão global |
Dimensão para 1500 |
milímetros |
3700x1650x1550 |
|
Dimensão para 3000 |
milímetros |
5200x1650x1550 |
