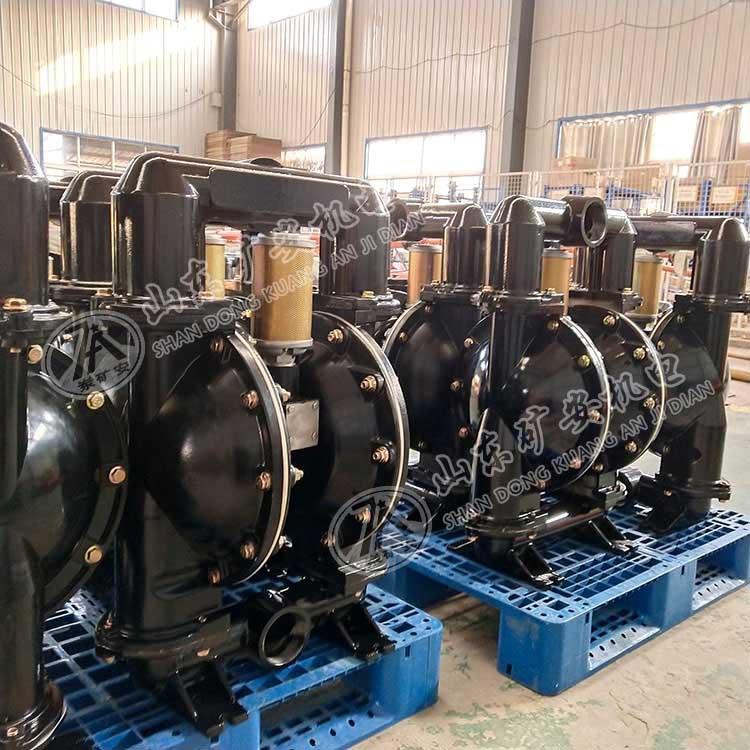

A bomba de diafragma pneumática consiste nas seguintes estruturas: coletor de entrada de água, coletor de saída de água, diafragma, esfera, assento de esfera, tubo de saída de água, válvula deslizante, tampa da bomba, corpo da bomba, silenciador, pistão, tubo de entrada de ar e seção de entrada de água.
1. O ar comprimido utilizado para energia deve ter uma pressão dentro da faixa de 0,2-0,7 MPa;
2. A temperatura do meio de transporte não deve exceder 40°C
3. O pH do meio de transporte está na faixa de 4 a 10;
4. O diâmetro máximo das partículas sólidas não excede 6-9 mm e a concentração de volume não excede 2%;
5. Temperatura ambiente: -20℃~50℃;
6. Umidade ambiente: ≤95% (quando a temperatura ambiente é +25°C);
7. Pressão atmosférica: 80kPa~106kPa;
8. Aplicável a locais perigosos em minas de carvão com pó de carvão e gás explosivo metano, mas sem gás corrosivo que pode danificar o isolamento.
Nome Imagem No. Quantidade Material
Diafragma BQG150/0.2-07 2 Sandao Borracha
O-ring φ40×2,4 6 Borracha nitrílica
O-ring Φ32×3.2 5 Borracha nitrílica
O-ring Φ25×2.4 1 Borracha nitrílica
O-ring Φ32×1.6 2 Borracha nitrílica
O-ring Φ19×3.2 4 Poliuretano
O-ring Φ14×2.4 2 Poliuretano
O-ring Φ19×1.6 4 Politetrafluoroetileno
Anel de vedação Φ70×3,2 4 EPDM
Válvula de corrediça BQG150/0.2-12 1 ZL106
Pistão BQG150/0.2-90 1 Acetal
