Descarregador Automático de Escória Princípio de Funcionamento Fabricante Fornece e Produz Diretamente Descarregador Automático de Escória

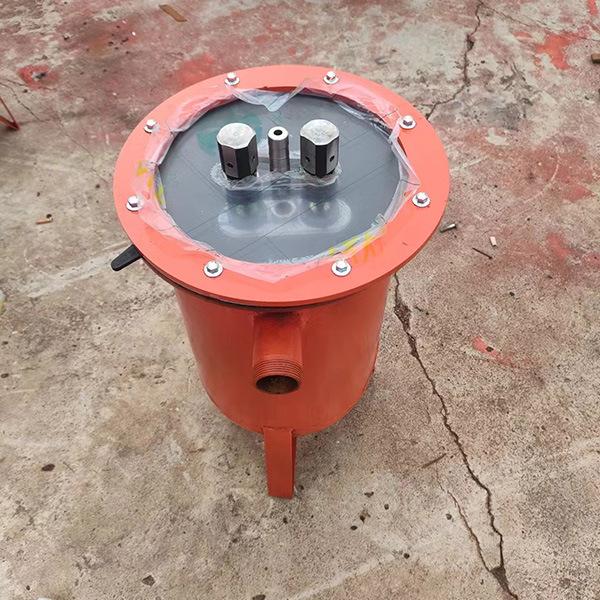

Introdução de produto de escorredor automático de escória

Há uma grande quantidade de água e sedimentos acumulados no sistema de drenagem do gasoduto da mina de carvão, o que muitas vezes causa bloqueio do gasoduto, drenagem deficiente, aumento da pressão negativa do sistema, aumento do torque do motor de drenagem e eficiência de drenagem bastante reduzida, o que ameaça seriamente a produção segurança. O descarregador automático de escória é um novo produto prático desenvolvido especialmente para resolver os problemas acima. O produto integra descarga de escória e descarga de água, podendo descarregar automaticamente escória e água (sem energia elétrica), mantendo sempre a tubulação desobstruída e garantindo a segurança da produção. O descarregador automático de escória fez muitas melhorias na seleção e tecnologia de materiais. O produto tem as vantagens de fácil conexão, operação estável, baixa taxa de falhas e fácil manuseio.

Especificações técnicas do escorredor automático de escória

1 Faixa de pressão aplicável 0～-0,09Mpa

2 Velocidade de descarga automática de água 0～30L/min (descarga intermitente de água)

3. Tamanho de partícula de escória ≤φ6mm

4 Dimensões (comprimento x largura x altura) 330x330x680 (mm)

5. Peso: cerca de 25Kg

Nota: A velocidade de descarga de água está relacionada à quantidade de água acumulada na tubulação. Se a quantidade de água acumulada na tubulação for grande, o intervalo entre as descargas únicas de água será curto; se a quantidade de água acumulada na tubulação for pequena, o intervalo entre as descargas únicas de água será longo. A velocidade de descarga de água de teste de fábrica é: o tempo inicial de descarga de água é de 50 segundos, o próximo tempo de descarga de água é de 10 segundos a cada 10 segundos, o tempo de descarga de água é de 5 segundos e o volume de descarga de água é de 0 ~ 30L / min.

Princípio de funcionamento do descarregador automático de escória

O tubo de entrada de água e o tubo de equilíbrio de pressão negativa do escorredor automático de escória são conectados ao gasoduto. O tubo de equilíbrio de pressão negativa e a válvula de entrada de água são abertos e a válvula de drenagem é fechada sob a ação da pressão negativa no gasoduto. Neste momento, a água do gasoduto pode fluir para o descarregador de água através do tubo de entrada de água, a bóia subirá à medida que o nível da água subir, o barril estiver conectado à atmosfera e a válvula de entrada de água estiver fechada.

Sob a ação da pressão hidrostática da água acumulada, a válvula de drenagem se abre e a água começa a escoar. A velocidade de drenagem da água depende da altura do nível do líquido no balde e do diâmetro do tubo de drenagem. À medida que a água continua a fluir, a bóia desce, fazendo com que o tubo de equilíbrio de pressão negativa se abra, o descarregador de água se reconecte ao gasoduto, a válvula atmosférica e a válvula de descarga de água sejam fechadas sob a ação da pressão atmosférica, e o a posição flutuante está no estado inicial novamente. Isso continua indefinidamente para obter a liberação automática de água.

Instalação e utilização de escorredor automático de escória

a. O dreno automático de escória é instalado em uma parte baixa da tubulação, e a linha central do dreno de pressão negativa deve ser o mais vertical possível, e o desvio vertical da horizontal deve estar dentro de 10°;

b. Solde um pedaço curto de tubo de 1,5 polegada na parte inferior da tubulação onde o descarregador automático de escória e água está instalado.

c. Instale uma válvula de corte de 1 polegada e meia no bico do tubo de 1 polegada e meia para desconectá-lo do tubo de drenagem ao reparar o dreno de água;

d. O tubo de conexão intermediário pode ser feito de mangueira reforçada com tecido resistente à pressão de 2 polegadas ou tubo de aço.

e. Se houver muitas impurezas na tubulação de drenagem e as partículas forem grandes, um precipitador deverá ser instalado entre a tubulação e o dreno. O precipitador deve ser preparado pelo usuário. (Desde que a sujeira da tubulação possa ser assentada para que o escorredor de água funcione normalmente, ele não precisa ser instalado em locais com menos sujeira na tubulação).

Precauções para escorredor automático de escória

a. Colisões são estritamente proibidas durante o transporte e devem ser tratadas com cuidado;

b. Após a instalação do dispositivo de descarga de água com pressão negativa, a válvula de descarga de água não pode ser submersa pela água do túnel, caso contrário não poderá descarregar água;

c. A área ao redor da válvula de drenagem deve estar limpa para evitar que pó (carvão) (lama) bloqueie a válvula de drenagem;

d. O eixo do dispositivo de liberação de água deve ser o mais vertical possível ao plano horizontal para reduzir a resistência ao atrito durante o processo de subida da bóia;

e. Verifique regularmente as condições de funcionamento do descarregador de água e resolva quaisquer problemas imediatamente.
