Visão geral

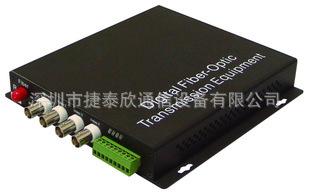

Transceptor Óptico de Vídeo Digital JETSON-01, utilizando codificação digital de 10 bits (PCM), a imagem atinge os requisitos de qualidade de nível de transmissão, a relação sinal-ruído (SNR) é 7dB e 14dB maior do que os transceptores ópticos que utilizam codificação de 8 bits, respectivamente, o sinal de vídeo é compatível com múltiplos formatos como PAL, SECAM ou NTSC. O F400 pode transmitir 4 canais de vídeo + dados/áudio/fechamento de contato/sinais Ethernet em uma única fibra óptica, com transceptores ópticos multimodo ou monomodo disponíveis. O painel frontal possui luzes indicadoras de alimentação ou luzes indicadoras de status de funcionamento. A série F400 adota um chassi de forte dissipação de calor, funciona de forma mais estável e é um sistema de transmissão mista segmentada de longa distância para vídeo, dados e áudio de alta confiabilidade e alta relação custo-benefício.



Características



Número de canais 4 vídeo



Dentro da faixa de distância de transmissão, a relação sinal-ruído (RSR) permanece constante.



Ajuste automático de potência, circuito de compensação automática de temperatura



Tecnologia de montagem em superfície



Indicação de energia e status de funcionamento



Estrutura tipo cartão e autônoma



Recuperação Automática de Sobrecarga



Conectores ópticos ST、FC



Atende às especificações NEMA



com hot-swappable



Faixa dinâmica óptica, sem necessidade de ajuste durante o uso



Canal de vídeo



Codificação de vídeo: codificação PCM linear de 10 bits



Taxa de amostragem: amostragem de alta velocidade de 15 MHz



Impedância de entrada/saída de vídeo: 75Ω (desbalanceada)



Largura de banda de vídeo: 8MHz



Formato de vídeo: compatível com PAL, NTSC, SECAM



Tensão: 1Vp-p



SNR de Vídeo: ≥70dB



Ganho diferencial: ≤0,7%



Fase diferencial: ≤0,7°



Interface de vídeo: BNC



Métricas de Dados (Opcional)



RS-232、RS－422、Manchester、RS-485(selecionável de 2 ou 4 fios)



Taxa de transmissão: 400 Kbps



Taxa de erro de bit: menor que 10-9



Interface de dados: RJ45



Canal de áudio (opcional)



Codificação de áudio: amostragem de 24 bits 58KHz



Largura de banda de áudio: 20Hz-20KHz



Tensão de entrada: 3Vp-p



Isolamento de canal: a 1KHz 90dB



SNR de Áudio: ≥88dB



Interface de áudio: RJ45



Canal Ethernet (Opcional)



Protocolos suportados: IEEE802.3, 10M, 100M, adaptativo 10/100M



Modo de operação: Full-duplex ou half-duplex



Interface física: RJ45



Parâmetros ópticos



Interface óptica: ST, FC opcional



Comprimento de Onda: Multimodo 850μm(50/125μm), 1310μm(62.5/125μm)



Modo Único 1310/1550μm(9/125μm)



CWDM：1470μm、1490μm、1510μm、1530μm、1550μm、



1570μm、1590μm、1610μm。



Distância de transmissão: Fibra multimodo: 0-2KM



Fibra monomodo tipo comum: 0-25KM



Fibra monomodo longa distância: 0-50KM



Indicadores gerais



Tempo Médio Entre Falhas (MTBF): Maior que 100.000 horas



Temperatura de operação: -40℃+ 70℃



Umidade de trabalho: 0-95% sem condensação



Peso (sozinho, par): aprox. 1,8-3,0 kg (dependendo da configuração e do número de slots)



Dimensões (independente):



Configuração de 1 compartimento: 200(P)×176(A)×23(L)(mm)



Configuração de 2 compartimentos: 200(P)×176(A)×43,3(L)(mm)



Configuração de 3 compartimentos: 200(P)×176(A)×63,6(L)(mm)



Fonte de alimentação: Transmitir: aprox. 1,4A@6VDC



Receber: aprox. 1,4A @ 6VCC
