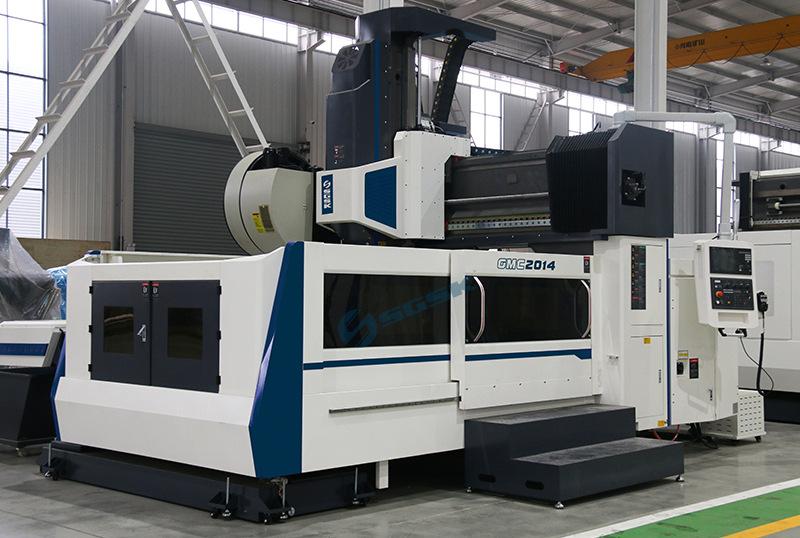

Centro de Usinagem Gantry GMC GMC2014 Centro de Usinagem Gantry CNC Centro de Usinagem CNC Gantry Máquina-Ferramenta

Os principais parâmetros técnicos

ESPECIFICAÇÕES

Unidades

GMC2014

Tamanho da bancada (largurax comprimento)

Tamanho da mesa (L*C)

milímetros

1200*2100

Curso na direção do movimento da mesa de trabalho (Eixo X

Curso do eixo X

milímetros

2000

Direção do curso do movimento do assento do carneiro (Eixo Y

Curso do eixo Y

milímetros

1500

Movimento para cima e para baixo do fuso (Eixo Z)

Curso do eixo Z

milímetros

800

Largura do pórtico

Largura do pórtico

milímetros

1500

O pórtico é muito alto

Altura de passagem do pórtico

milímetros

1030

Suporte de carga de bancada(t)

Carga da mesa

t

3.5

Distância da extremidade do fuso à superfície da mesa de trabalho

Distância entre a ponta do fuso e a superfície da mesa

milímetros

150-950

Ranhura em forma de T (quantidade-largura × folga)

Slot T (número-largura*passo)

-

7-22*170

Conicidade do fuso

Conicidade do fuso

-

BT50/190

Velocidade do fuso

Velocidade do fuso

rpm

6.000

Velocidade de alimentação rápida

Velocidade de deslocamento rápido

m/min

15

taxa de avanço de corte

Velocidade de alimentação de corte

m/min

10

potência do motor principal

Potência do motor principal

kw

15/18,5

Formulário de revista de ferramentas

Revista de ferramentas

discoBraço 24

precisão de posicionamento

Precisão de posicionamento

milímetros

X/Y ±0,0075 Z ±0,015

Repetibilidade

Precisão de posicionamento repetido

milímetros

±0,005

Dimensões totais (comprimentox largura x altura)

Dimensão geral (C*L*A)

milímetros

6700*4200*4200

Peso da máquina (aprox.)

Peso da máquina (aproximadamente)

t

17,5
