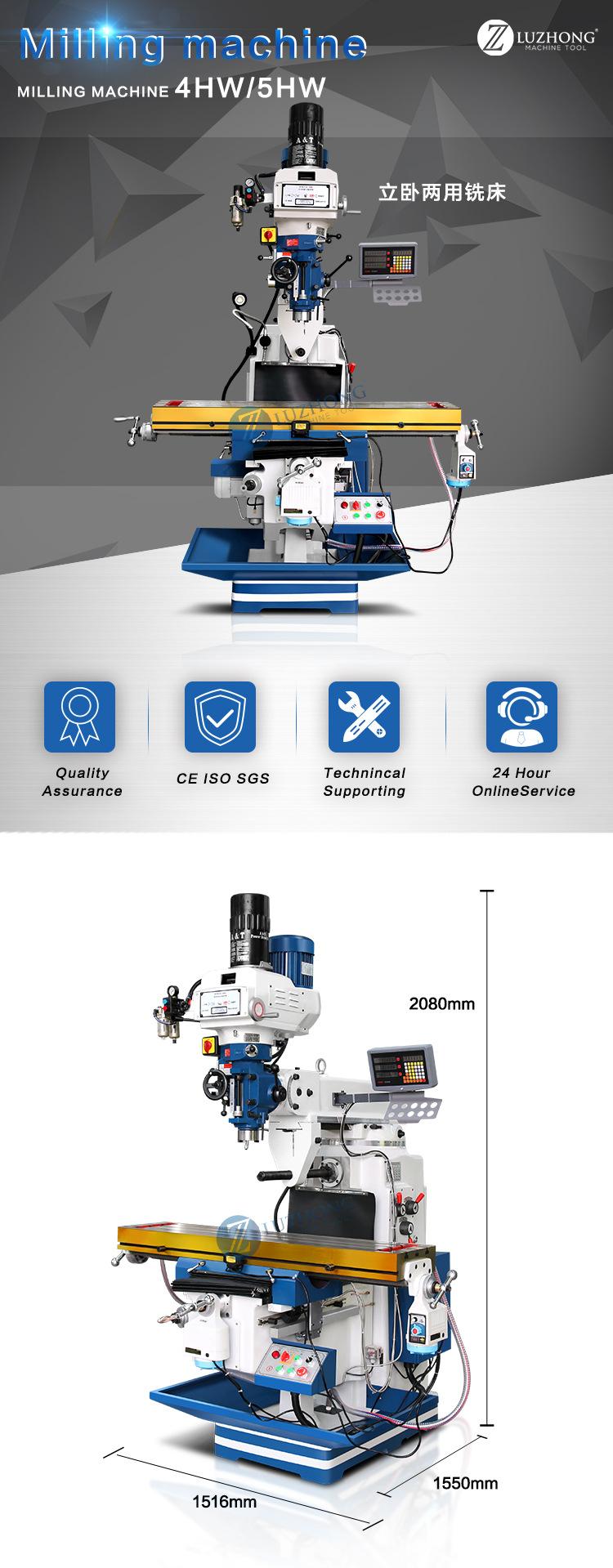

Fresadora Universal 4Hw Fresadora de Braço Rocker Nº 4 Cabeça de Taiwan Fresadora de Coluna Única Mesa de Levantamento Vertical e Horizontal Fresadora

Os principais parâmetros técnicos

ESPECIFICAÇÕES

Unidades

4HW

tamanho da mesa de trabalho

Tamanho da mesa

milímetros

1270*254

Viagem de bancada

Viagem de mesa

milímetros

780/380/400

Ranhura em T (número - largura x espaçamento)

Slot T (número-largura*passo)

-

3-16*50

Conicidade do fuso

Conicidade do fuso

-

R8(Opcionalopt.ISo40)

Eixo inclinado cônico

Conicidade do fuso horizontal

-

ISO40

Faixa de velocidade do fuso(série)

Faixa de velocidade do fuso (etapas)

rpm

50Hz:65-4500,60Hz:80-5440 (16)
(Opcionaloptar.Sem parágrafos(variável)65-4000)

Faixa de velocidade do eixo de velocidade(série)

Faixa de velocidade do fuso horizontal (etapas)

rpm

45-1350 (12)

Curso do fuso

Curso do fuso

milímetros

127

Faixa de avanço do fuso(série)

Faixa de avanço do fuso (etapas)

milímetros

0,045,0,086,0,142 (3)

Distância da extremidade do fuso à mesa de trabalho

Distância entre a ponta do fuso e a superfície da mesa

milímetros

90-510

A distância do centro ao centro até a bancada de trabalho

Distância entre o eixo horizontal do fuso e a superfície da mesa

milímetros

0-400

potência do motor principal

Potência do motor principal

kw

2.2(ficarV)/3(MentindoH)

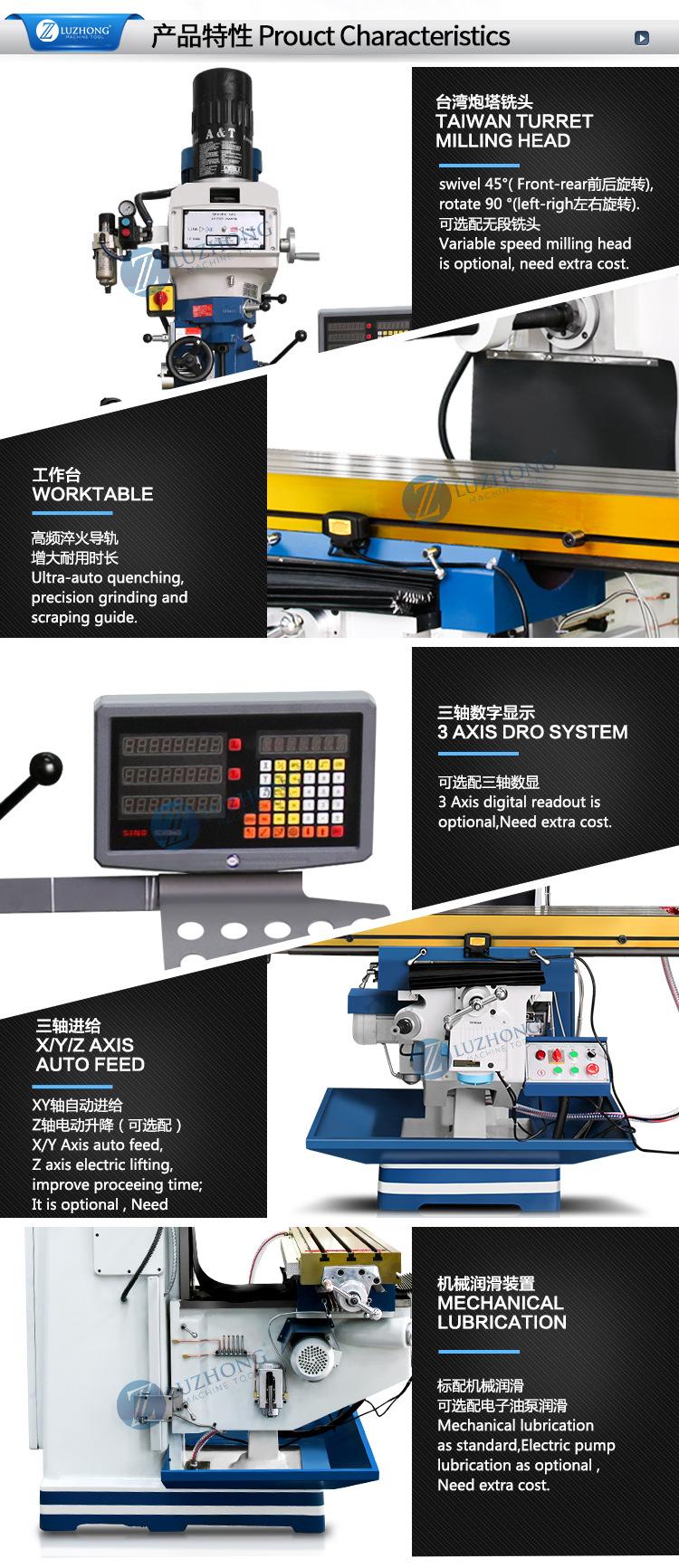

A cabeça de fresagem gira para a esquerda e para a direita

Rotação da cabeça (esquerda - direita)

°

±90°

Gire antes e depois da fresagem

Rotação da cabeça (frente - trás)

°

±45°

Peso da máquina

Peso da máquina

kg

1750

Dimensões(comprimento×largura×altura)

dimensão global

milímetros

1550*1650*2250
