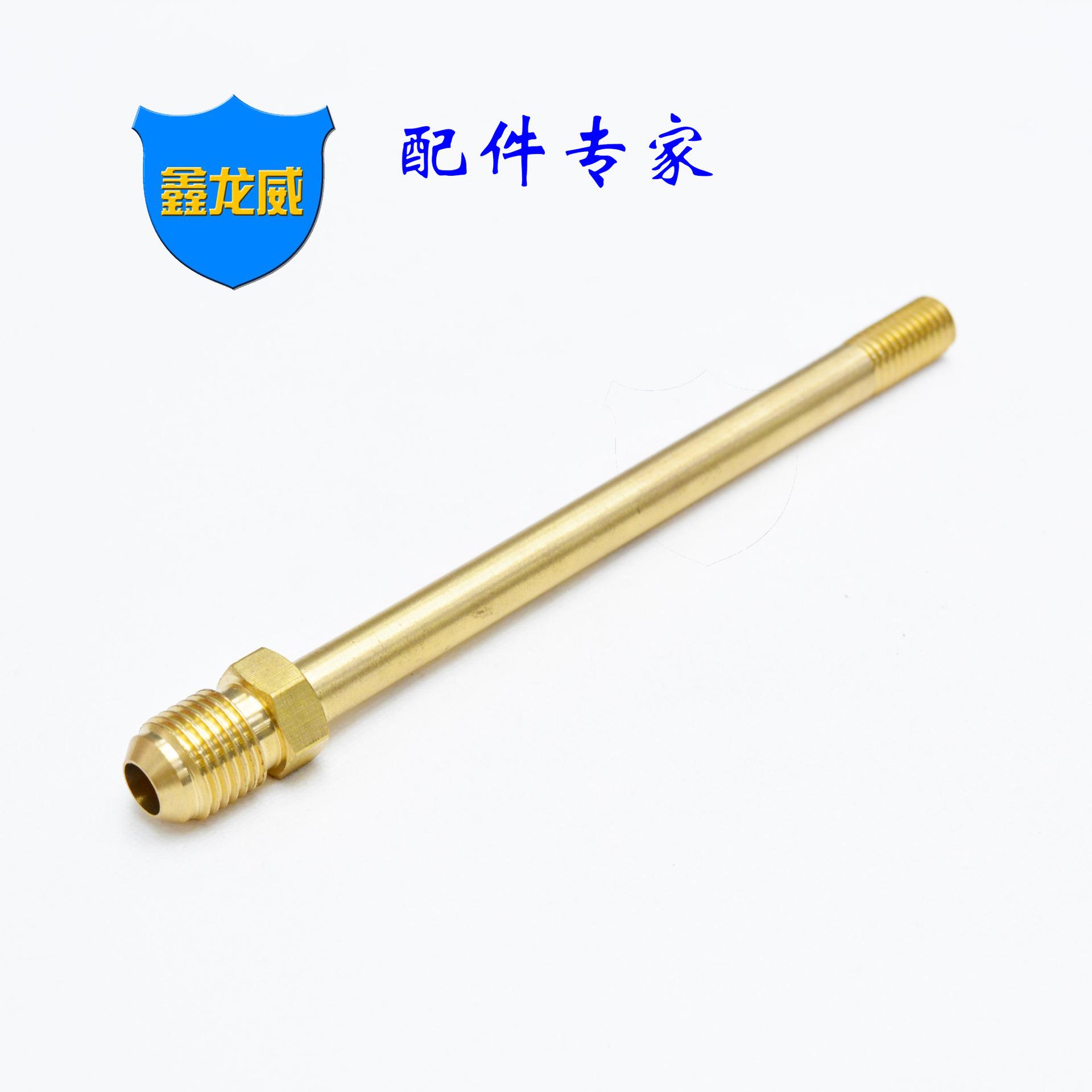

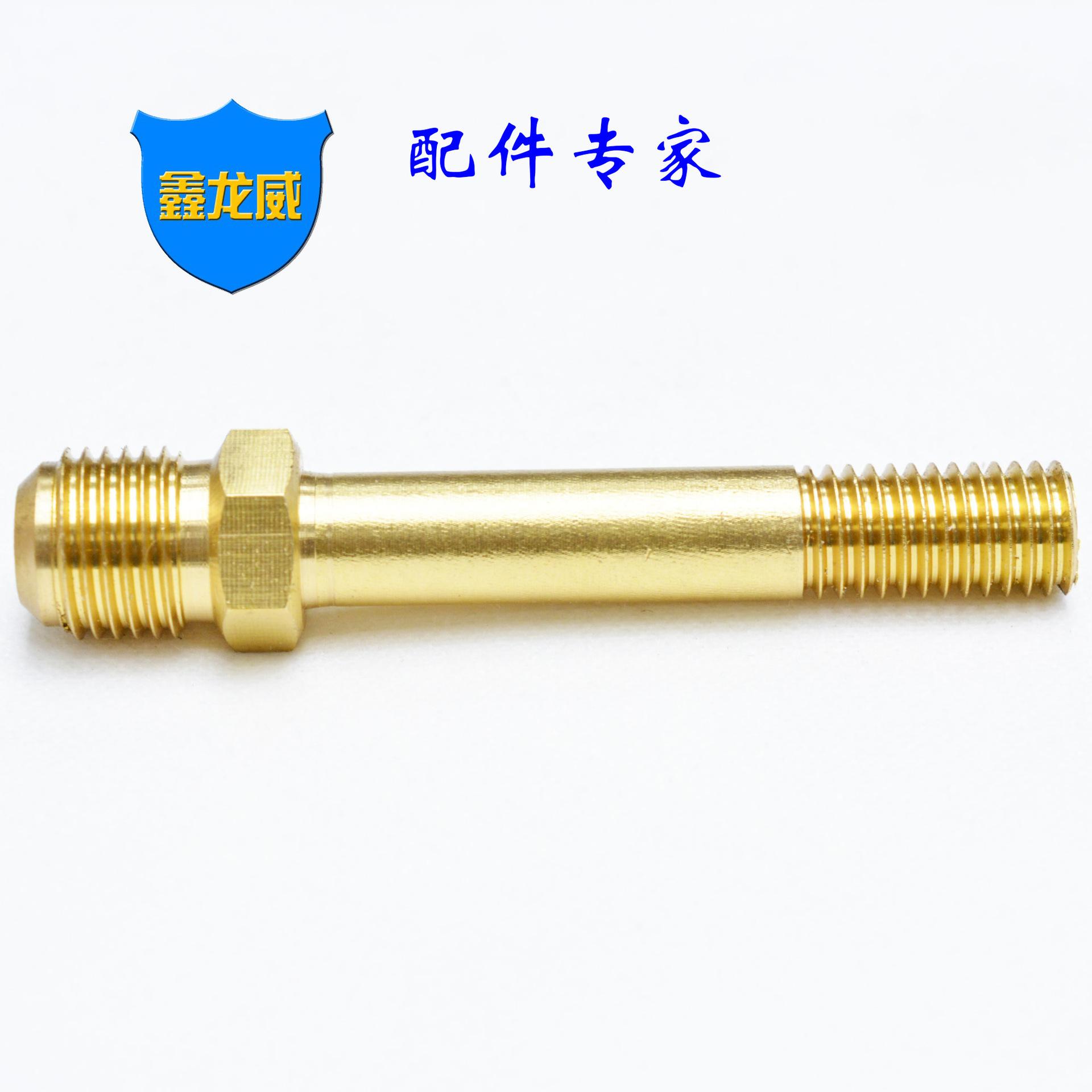

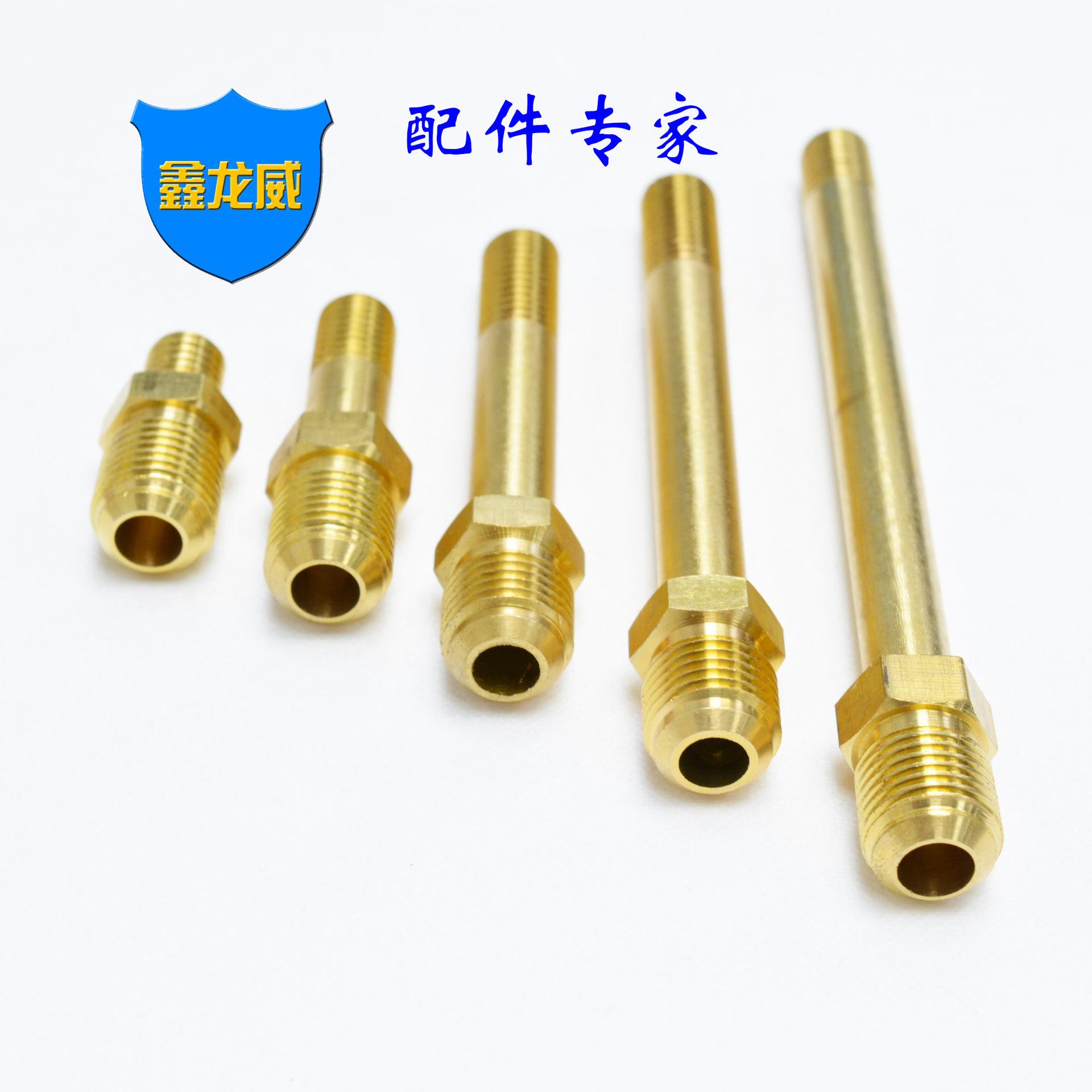

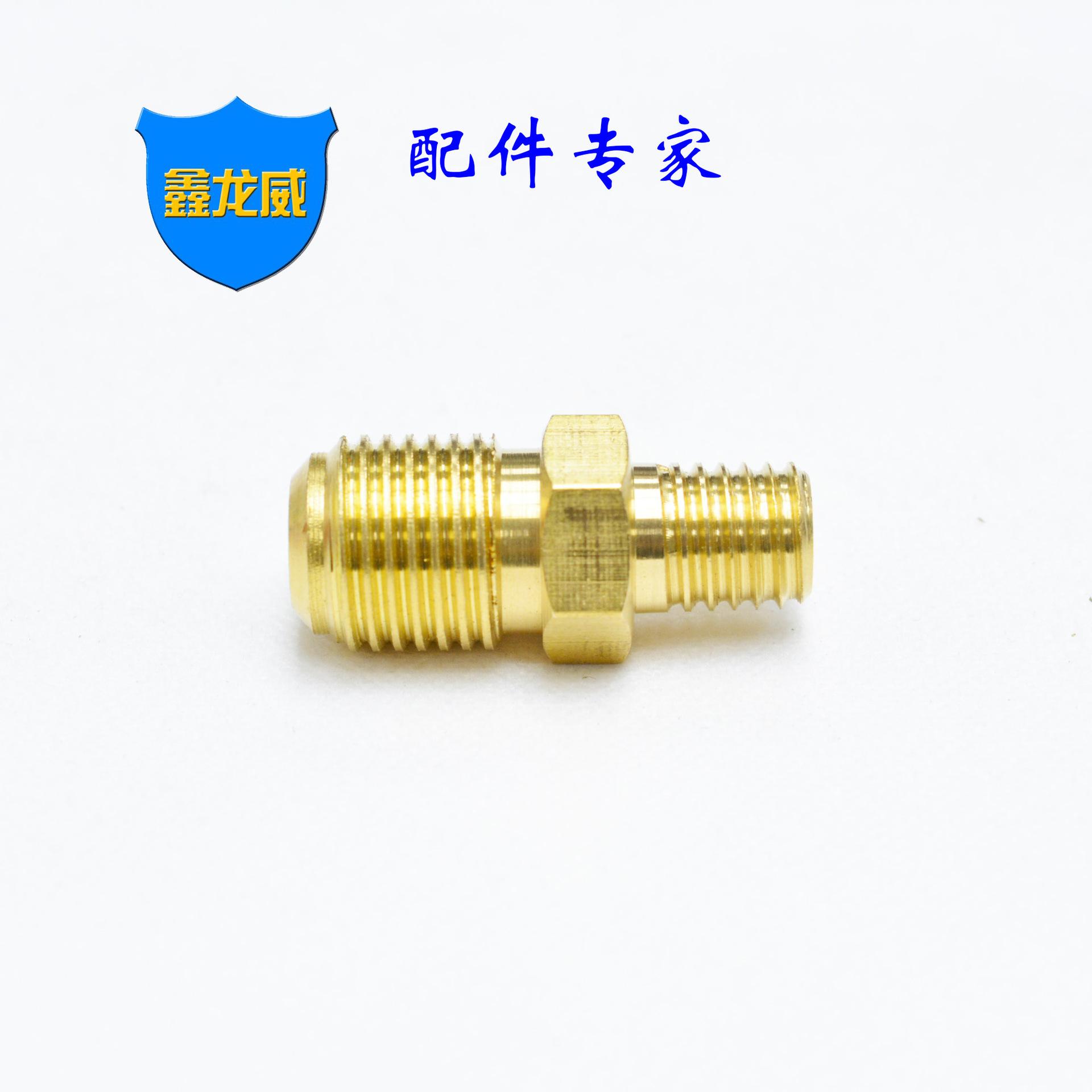

Bico de Óleo para Máquina de Temperatura de Molde Autoproduzido Molde M10 Bico de Água Estendido Americano Conector Rápido Bico de Óleo de Cobre Acessórios para Máquina de Moldagem por Injeção

Nossa empresa produz todos os tipos de acessórios de cobre, ferro, alumínio e aço inoxidável, incluindo encanamento, pneumático, molde, hidráulico, pressão de óleo, automação, válvula, refrigeração, acessórios CNC, etc. Aceitamos negócios personalizados com desenhos e amostras, preços baixos e entrega rápida. Bem-vindos, clientes para consultar!
Observação: entre em contato com o vendedor para saber o frete específico com base nos produtos da transação real. ! ! !
Aviso de pré-compra: Este produto começa com 1 peça a menos, entre em contato com o proprietário antes de dar o lance. (Para outras províncias, o padrão é Deppon Express, e para Guangdong, o padrão é Lianhaotong ou Xinfeng Express)
Nota: Esta imagem é tirada do objeto real, mas devido à diferença de luz e exibição, pode haver uma certa diferença de cor. Se você não puder aceitar a diferença de cor, escolha com cuidado para evitar disputas de transação. Se necessário, entre em contato com o serviço de atendimento ao cliente da Wangwang.
O bico de água do molde é uma junta usada no resfriamento do molde. Ele tem dentes em uma extremidade e é conectado ao furo do molde, e a outra extremidade é exposta fora do molde para se conectar à fonte de água. É adequado para o sistema de resfriamento de moldes de plástico, moldes de fundição sob pressão, moldes de moldagem por sopro, controladores de temperatura de molde, máquinas de moldagem por injeção, máquinas de fundição sob pressão e outros equipamentos para passar água, ar e óleo.
Os bicos de molde são divididos em bicos tradicionais e bicos de conexão rápida. Os bicos tradicionais têm dentes em uma extremidade, e o formato da extremidade conectada à mangueira é como um pagode, também chamado de bico de pagode. Os diâmetros externos comumente usados são 10 MM e 13 MM. Os bicos de conexão rápida têm dentes em uma extremidade e um conector rápido (conector fêmea) na outra extremidade. Os parafusos de rosca do bico têm roscas PT e roscas NPT. Os bicos rápidos são geralmente divididos em grupos pequenos e grandes. De acordo com o método de uso, eles são divididos em mangueiras de conexão (pagodes), tubos de Teflon de conexão (roscas externas) e tubos de óleo de conexão (roscas internas). Se houver uma certa quantidade, ela também pode ser personalizada de acordo com os requisitos do cliente.

1. Marcas de bicos de molde e conectores rápidos de molde: DME (Dean Yi-America) EUA, DME-EOC (Dean Yi-Europe) EUA, HASCO (Hasco) Alemanha, MISUMI (Misumi) Japão, STAUBLI (Stäubli) França, NITTO (Nitto) Japão, etc.
2. Nomes gerais dos bicos de água do molde e conectores rápidos do molde (por tamanho): bico pequeno, bico grande, bico alargado, bico grande estendido, bico grande em cotovelo.
3. Os bicos de água do molde são divididos em bicos de água do molde tradicionais e bicos de água de conexão rápida: o bico de água tradicional tem roscas em uma extremidade e um plugue de mangueira na outra extremidade. As roscas comumente usadas são 1/8PT, 1/4PT, 1/2AT (roscas grossas), 3/8AT (roscas grossas), M12*1,75, M10*1,5. O diâmetro da extremidade do plugue da mangueira é de 10MM e 12MM, e também pode ser produzido de acordo com o tamanho necessário; o bico de água de conexão rápida tem roscas em uma extremidade e um conector rápido na outra extremidade. As roscas comumente usadas são 1/8, 1/4, 3/8, 1/2, etc. O formato da extremidade de conexão rápida varia de acordo com as diferentes marcas.
4. Classificação dos conectores rápidos de molde:
A, por ângulo: 180 graus, 90 graus, 45 graus.
B, por uso: conectar mangueira (pagode), conectar tubo de Teflon (rosca externa 3/8H, 1/2H), conectar tubo de óleo (rosca interna)
5. Explicação do conector rápido: o conector rápido do molde é um conector que pode conectar ou desconectar a tubulação sem ferramentas auxiliares. O conector do molde (cabeça fêmea) e o bico do molde (cabeça macho) têm três formas estruturais:
(I) A junta do molde e o bico do molde estão fechados (o bico do molde deve ter comprimento padrão)
(ii) A junta do molde e o bico do molde estão abertos
(III) O bico do molde está aberto e a junta do molde está fechada
1. A junta do molde e o bico do molde estão fechados:
A. Quando não conectado - os conectores fêmea e macho seguram o canal do tubo com a ajuda de seus respectivos pinos ejetores e molas. Os pinos ejetores dos conectores macho e fêmea fecham respectivamente, bloqueando instantaneamente o fluxo de fluido.
B. Ao conectar-----Quando o conector macho é inserido no conector fêmea, o pino ejetor retorna à sua posição original sob a ação da mola, e a esfera de aço rola e trava o conector macho firmemente. Ao mesmo tempo, os pinos ejetores do conector fêmea e do conector macho empurram um ao outro para abrir, permitindo que o fluido flua, e o O-ring pode bloquear completamente o vazamento do fluido.
2. A junta do molde e o bico do molde estão abertos
A. Não conectado - Quando a luva de cobre do conector fêmea é empurrada para a outra extremidade, a esfera de aço rola automaticamente para fora, então o conector macho é removido; como não há válvulas no conector macho ou no conector fêmea, o fluido flui para fora.
B. Conexão - Quando o conector macho é inserido no conector fêmea, a luva de cobre é empurrada para a posição anterior pela força de sua mola, fazendo com que a esfera de aço trave e o fluido flua, enquanto o anel de vedação impede que o fluido saia.
3. O bico do molde está aberto e a junta do molde está fechada
A. Quando não conectado: Quando a luva de cobre do conector fêmea se move para a outra extremidade, o cordão de aço inoxidável rola automaticamente para fora, e o conector macho é aberto pela força de reação da mola da válvula, e a válvula fecha automaticamente para bloquear o fluxo de fluido.
B. Conexão - Quando o conector macho é inserido no conector fêmea, a luva de cobre é empurrada para a posição anterior pela força de sua mola, fazendo com que a esfera de aço trave e o fluido flua, enquanto o anel de vedação impede que o fluido saia.
6. Objetivo do uso do conector rápido:
1. Economize tempo e mão de obra: Ao desmontar e conectar linhas de água, óleo e gás através de conectores rápidos, a ação é simples, economizando tempo e mão de obra.
2. Economize óleo, água e gás: Ao dobrar a tubulação, a válvula unidirecional no conector rápido pode fechar a tubulação, o fluido não fluirá e a perda de fluido pode ser evitada.
3. Quando o conector rápido é dobrado e conectado, o fluido não vaza, protegendo a limpeza do ambiente.
4. Divida o equipamento em pedaços menores para facilitar o transporte: Equipamentos grandes ou ferramentas hidráulicas que precisam ser fáceis de transportar podem ser desmontados e transportados por meio de conectores rápidos, e depois montados e utilizados após chegar ao destino.
5. Economia: Todas as vantagens acima criam valor econômico para os clientes.
7. De acordo com o uso, pode ser dividido em: conectores rápidos para ar, conectores rápidos para pressão de óleo, conectores rápidos para temperatura da água de resfriamento e conectores rápidos para temperatura do óleo.

(I) Conectores rápidos de ar: Usados principalmente para tubulação de ar e acessórios de ferramentas pneumáticas. Há uma variedade de materiais de corpo, tamanhos e formas de instalação para se adequar aos seus usos.
(II) Conector rápido hidráulico: Usado principalmente em dispositivos hidráulicos e máquinas de construção. O material do corpo principal deve ser metal que possa resistir à vibração e ao impacto. Existem vários tamanhos e formatos de instalação.
(III) Conectores rápidos para temperatura da água de resfriamento e temperatura do óleo: usados principalmente para interfaces de molde universais. Eles simplificam completamente a operação de troca de molde, melhoram a função antiferrugem e estão disponíveis em uma variedade de tipos.
8. De acordo com a forma estrutural, pode ser dividido em: junta do molde e bico do molde são fechados (o bico do molde deve ter comprimento padrão), junta do molde e bico do molde são abertos, bico do molde é aberto e junta do molde é fechada.
1. Com exceção do anel de vedação, mola e esfera de aço, o restante do conector fêmea é feito de latão.
2. Os conectores macho são todos feitos de latão.
3. Use com o original. Se houver vazamento de água quando conectado com o original, devolveremos, reembolsaremos ou reabasteceremos incondicionalmente.
4. O bico de água rápida (macho) e o conector rápido (fêmea) se encaixam firmemente, sem vazamento de água, vazamento de óleo ou vazamento de ar. Caso contrário, devolveremos, reembolsaremos ou reabasteceremos incondicionalmente.
5. Se o anel de vedação estiver gasto, ele será doado gratuitamente dentro de 2 anos, mas o antigo deverá ser trocado por um novo.
recurso:
1. Conector rápido, economiza combustível, divide o equipamento em partes e é fácil de transportar.
2. Instalação rápida, reduzindo o tempo de moldes superiores e inferiores e melhorando a eficiência do trabalho.
3. O fluxo de água é uniforme para garantir a qualidade do produto e a eficiência da moldagem por injeção, fundição sob pressão e moldagem por sopro.
4. Padronização de produtos, compatível com marcas estrangeiras conhecidas, como: HASCO, DME, MISUMI, STAUBLI, NITTO, PCS, DME-EOC, PUNCH, STRACK, PARKER, etc.
5. Vantagem de preço e garantia de qualidade. Você pode obter produtos originais por apenas 35% do preço original para melhorar a competitividade.
6. Ciclo de pedido curto, a produção da torneira de cobre leva cerca de 4 dias, a produção do conector rápido leva cerca de 10 dias, exceto para produtos especiais.
7. As peças padrão são mantidas em estoque para reduzir o tempo de pedido dos clientes ou os custos de estoque.
8. O anel de vedação do produto é resistente à temperatura de 150 graus e é feito de borracha. Há também um anel de borracha de flúor que é resistente à temperatura de 250 graus.
9. O produto pode suportar uma pressão de 15KG.
Material: Latão padrão, feito de hastes em vez de tubos, com espessura de parede uniforme, boa tenacidade e não é fácil de quebrar.
Tecnologia de processamento: processamento de torno CNC, usando ferramentas importadas, cada lote de produção tem tamanho consistente e boa correspondência.
