Transmissão Sem Fio Medidor de Direção de Abertura Trabalho Contínuo Yhz90/360 Medidor de Direção de Abertura de Mina

Introdução do produto do instrumento direcional de abertura de sonda de perfuração intrinsecamente segura para mineração:

O instrumento de orientação de furo de mineração YHZ90/360 é um novo instrumento para medir a atitude da broca. Não é afetado por geomagnetismo e materiais ferromagnéticos e conta com giroscópios de alta precisão para medir a atitude e orientação da broca. Supera o problema de grandes erros causados ​​pela influência da broca, malha de aço, âncora, etc. ao usar a bússola geológica tradicional para encontrar a orientação.

Princípio do produto do instrumento direcional de abertura de sonda de perfuração intrinsecamente segura para mineração:

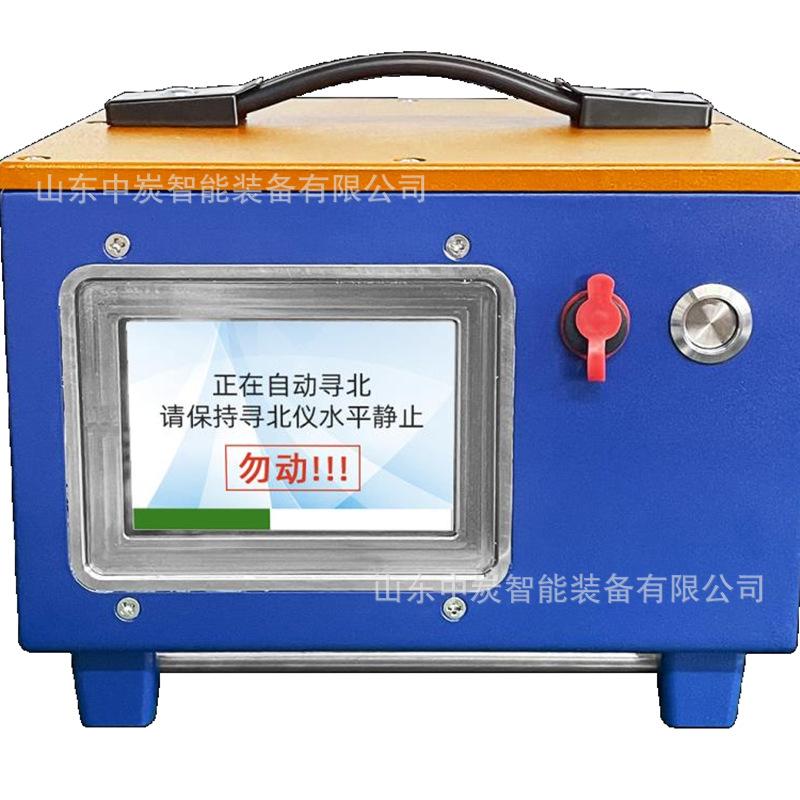

O instrumento adota o método giroscópio e não é afetado por interferência magnética ambiental. Antes que a plataforma de perfuração esteja pronta para perfurar, o giroscópio é calibrado na plataforma de calibração. Após a conclusão da calibração, o instrumento direcional é instalado na plataforma de perfuração para ajustar o azimute e a inclinação da broca da plataforma de perfuração.

Parâmetros do produto do instrumento de orientação de furo de plataforma de perfuração intrinsecamente seguro de mineração:

1. Faixa de medição: Ângulo de inclinação -90º~90º, ângulo de azimute 0º~360º

2. Erro de medição: Ângulo de inclinação ±0,1º, ângulo de azimute ±1º

3. Tensão de alimentação: DC12V

4. Horário de trabalho: O tempo de trabalho contínuo é superior a 8 horas

5. Tipo à prova de explosão: Intrinsecamente seguro para mineração

6. Ambiente de trabalho: temperatura não superior a +60°C e não inferior a -40°C, umidade relativa média inferior a 95% (+25°C)

7. Dimensões externas: 110 mm × 88 mm × 66,5 mm
