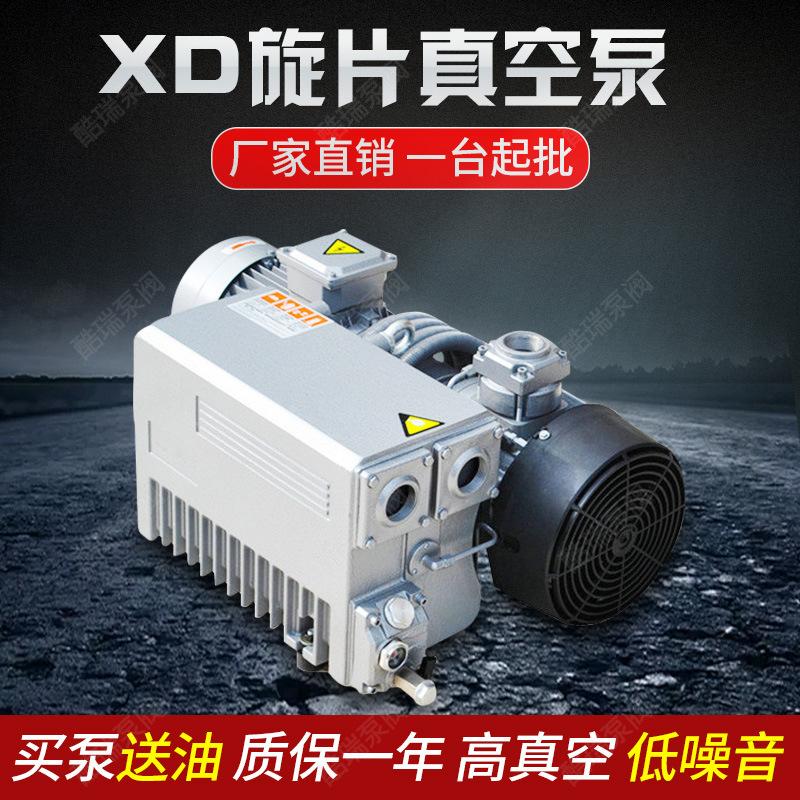

A bomba de vácuo rotativa de palhetas tipo XD produzida por nossa empresa é uma bomba de vácuo rotativa de palhetas de estágio único e é um equipamento básico para obter vácuo. A bomba de vácuo rotativa de palhetas tipo XD possui um filtro grosso com malha metálica instalado na entrada, que pode impedir que partículas sólidas estranhas sejam sugadas para a câmara da bomba. Uma peça de transição de exaustão para separação de óleo e gás é instalada dentro do separador de óleo. Quando a bomba é parada, uma válvula de admissão embutida na entrada separa a bomba do sistema que está sendo evacuado. A bomba é resfriada a ar.





1. A bomba de vácuo de palhetas rotativas XD é adequada para sistemas fechados de vácuo, como embalagem a vácuo, formação a vácuo e sucção a vácuo.

2. Faixa de pressão de entrada: 100Pa~100000 Pa. A temperatura do ambiente de trabalho e a temperatura do gás de sucção da bomba de vácuo de palhetas rotativas XD devem estar entre 5℃~40℃.

3. A bomba de vácuo de palheta rotativa XD não pode bombear água ou outros líquidos. Ela não pode bombear gases explosivos, inflamáveis, com alto teor de oxigênio ou corrosivos.

















Instalação da bomba de vácuo XD:

A bomba de vácuo de palheta rotativa XD deve ser colocada horizontalmente. Assim como a bomba de vácuo de palheta rotativa XD, ela geralmente não é fixada quando não há vibração durante a operação. Existem furos de parafusos métricos na almofada de amortecimento de vibração na parte inferior da bomba para fixá-la. Não empurre ou puxe a bomba no chão para evitar danificar a almofada de amortecimento de vibração. Para garantir um bom resfriamento da bomba de vácuo de palheta rotativa XD, a entrada e a saída de ar de resfriamento da bomba devem estar a mais de 30 cm de distância dos objetos ao redor. Para facilitar a manutenção, é recomendável deixar um espaço de 0,4 m na frente da entrada da bomba e da porta de exaustão. Para facilitar a drenagem do óleo, uma base com uma bandeja de drenagem de óleo pode ser instalada. A bomba é enviada sem óleo. Após a instalação, injete lentamente o óleo da bomba de vácuo especificado através da porta de enchimento de óleo até 3/4 da janela de óleo.

Conexão elétrica da bomba de vácuo XD:

Dispositivos de proteção de sobrecarga do motor apropriados devem ser usados. Para bombas de vácuo de palhetas rotativas XD monofásicas de 220 V50 HZ, a tensão deve estar dentro da faixa de 220 V ± 10%. Se a tensão for menor que 220 V, um estabilizador de energia CA deve ser usado. Não trabalhe sob baixa ou alta tensão por muito tempo para evitar danos ao motor. Após o motor assíncrono trifásico ser conectado, a direção de rotação do motor deve ser verificada. A direção de rotação correta do motor é: a direção de rotação do eixo do motor da extremidade do ventilador da cauda do motor é no sentido anti-horário. Ao verificar a direção de rotação, a entrada de ar deve ser aberta ou coberta com uma folha de borracha (espessura de mais de 4 mm) e a energia deve ser ligada por 2 a 3 segundos. Se a direção de rotação estiver correta, você sentirá uma forte sucção na entrada de ar ou a folha de borracha será sugada com força. Se for invertido, troque dois dos três cabos de alimentação.

Observação: se a bomba for operada na direção errada por muito tempo, ela será danificada.

Conexão do sistema de bomba de vácuo XD:

O tamanho da seção transversal do tubo de entrada de ar não deve ser menor que o tamanho da entrada de ar e deve ser o mais curto possível. A conexão rosqueada deve ser selada com Loctite 515 ou fita de Teflon. Se o gás bombeado contiver poeira, um filtro de poeira deve ser instalado na extremidade da entrada de ar da bomba. O tubo de escape pode ser conectado ao tubo de escape, e o tubo de escape deve ser inclinado para baixo.

XD partida da bomba de vácuo:

Após o nível de óleo ser verificado, a bomba de vácuo de palheta rotativa XD pode ser iniciada. Após cada troca de fiação, a direção de rotação deve ser verificada antes de iniciar a bomba de vácuo.

Operação da bomba de vácuo XD:

Antes da operação normal, é aconselhável fechar a válvula de entrada de ar e operar a bomba de vácuo de palheta rotativa XD sob pressão por mais de 15 minutos, para que o vapor de água no gás possa ser extraído. O motor não deve ser ligado com frequência (de preferência menos de 6 vezes/hora). É recomendável instalar uma válvula solenóide no tubo de admissão da bomba durante a operação intermitente e fechar a válvula solenóide durante o estágio de não funcionamento para fazer a bomba funcionar sob pressão. Dessa forma, o motor consome pouca energia, mas pode proteger a bomba de vácuo.

Nota: 1. Durante a operação normal, a temperatura da superfície da tampa da bomba e outras peças excederá 70°C. Não toque nelas com as mãos. 2. Não adicione óleo quando a bomba estiver funcionando.

Medição de pressão da bomba de vácuo XD:

A pressão deve ser medida diretamente na porta de sucção da bomba com um medidor de vácuo de compressão. Quando a bomba for usada recentemente, usada após um longo período de armazenamento ou usada após a troca de óleo, a entrada de ar deve ser fechada e a bomba deve ser operada por pelo menos 1 hora para permitir que a bomba atinja a temperatura operacional e o óleo da bomba seja desgaseificado antes de medir a pressão.





Óleo para bomba de vácuo XD:

As bombas de vácuo de palhetas rotativas XD geralmente devem usar óleo de bomba de vácuo que esteja em conformidade com o padrão SH0528-92. Quando a temperatura ambiente for de 10℃~40℃, use óleo de bomba de vácuo com uma viscosidade de ISO~VG100. Quando a temperatura ambiente for de 0℃~10℃, use óleo de bomba de vácuo com uma viscosidade de ISO~VG32. Quando a bomba de vácuo estiver funcionando, o nível de óleo deve estar em 1/2-4/5 da janela de óleo. Verifique o nível de óleo e a contaminação do óleo com frequência. Se o nível de óleo estiver muito baixo, pare a bomba e adicione óleo de bomba de vácuo a 4/5 da altura da janela de óleo. Se o óleo estiver contaminado e ficar preto, emulsionado ou espesso, troque o óleo a tempo.

Substituição de óleo e filtro de óleo da bomba de vácuo de palhetas rotativas XD:

É recomendável trocar o óleo após a bomba ter funcionado por 150 horas. Depois disso, troque o óleo a cada 500 horas. Ao trocar o óleo, o filtro de óleo deve ser trocado. Se o óleo estiver contaminado e ficar preto, emulsionado ou espesso, o óleo deve ser trocado a tempo. E limpe a bomba antes de adicionar óleo novo.

Etapas de limpeza e troca de óleo:

1. Pare a bomba de vácuo de palhetas rotativas XD e drene o óleo quente.

2. Enrosque o bujão de drenagem de óleo da bomba de vácuo de palhetas rotativas XD e deixe-a funcionar por 5 a 10 segundos.

3. Escorra todo o óleo.

4. Injete óleo de limpeza (óleo mecânico comum nº 32) até 3/4 da altura da janela de óleo.

5. Opere a bomba de vácuo de palhetas rotativas XD por 5 a 10 minutos.

6. Pare a bomba de vácuo de palheta rotativa XD e drene o óleo. Se o nível de óleo ainda não atender aos requisitos, repita as etapas 4 e 5.

7. Enrosque o bujão de drenagem de óleo e deixe funcionar por 5 a 10 segundos.

8. Escorra todo o óleo.

9. Injete o novo óleo especificado para bomba de vácuo.

Substituição do filtro de exaustão da bomba de vácuo de palhetas rotativas XD:

Se a temperatura da bomba aumentar, a corrente do motor atingir ou exceder a corrente nominal e a fumaça de óleo for gerada na porta de exaustão da bomba, verifique se o filtro de exaustão está bloqueado. Se estiver bloqueado, substitua-o a tempo. Um medidor de pressão de exaustão pode ser instalado no orifício de enchimento de óleo da bomba para verificar se o filtro está bloqueado. Substitua o filtro de exaustão quando a pressão exceder 0,6 bar (pressão manométrica).

Limpeza do filtro de sucção da bomba de vácuo de palhetas rotativas XD:

O filtro de sucção deve ser mantido limpo para evitar diminuição da velocidade de sucção.

Armazenamento de bomba de vácuo de palhetas rotativas XD:

Se a bomba não for usada por um longo período, o óleo deverá ser drenado e a bomba deverá ser limpa. Em seguida, o óleo novo especificado deverá ser injetado e colocado em um local seco.
