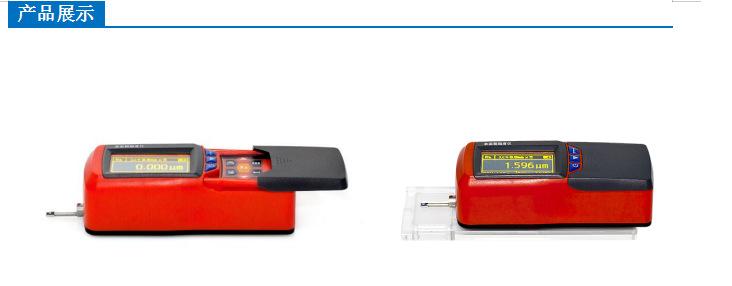

Medidor de Rugosidade Superficial DTY941
● Design mecatrônico, tamanho pequeno, leve, fácil de usar;
● Adota chip DSP para controle e processamento de dados, velocidade rápida, baixo consumo de energia;
● Ampla faixa, multiparâmetroRa,Rz,Rq,Rt。
● adicionar máquinas de pontaRp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rsm,Rku,RmrE outros parâmetros;
● 128×64 OLEDdisplay de matriz de pontos, número/Display gráfico; Alto brilho sem ângulo de visão;
● Visor rico e intuitivo, pode mostrar todos os parâmetros e gráficos;
● compatívelISO、DIN、ANSI、JISVários padrões nacionais;
● Bateria recarregável de íon-lítio embutida e circuito de controle de carregamento, alta capacidade, sem efeito memória;
● Possui um ícone indicador de energia restante, lembrando os usuários de carregar a tempo;
● Pode exibir indicação do processo de carregamento, o operador pode saber o nível de carregamento a qualquer momento
● Tempo de trabalho contínuo superior a20Hora
● Armazenamento de dados de capacidade ultragrande, pode armazenar100Defina dados brutos e formas de onda.
● Configuração e exibição do relógio em tempo real, conveniente para registro e armazenamento de dados.
● Possui funções de economia de energia, como sono automático e desligamento automático
● Circuito anti-estol de motor confiável e design de software
● Exibir informações de medição, avisos de menu, mensagens de erro e várias informações de aviso, como ligar/desligar;
● Design de carcaça totalmente metálica, robusto, compacto, portátil e altamente confiável.
● Pode conectar a um computador e impressora;
● Pode imprimir todos os parâmetros ou imprimir qualquer parâmetro definido pelo usuário.

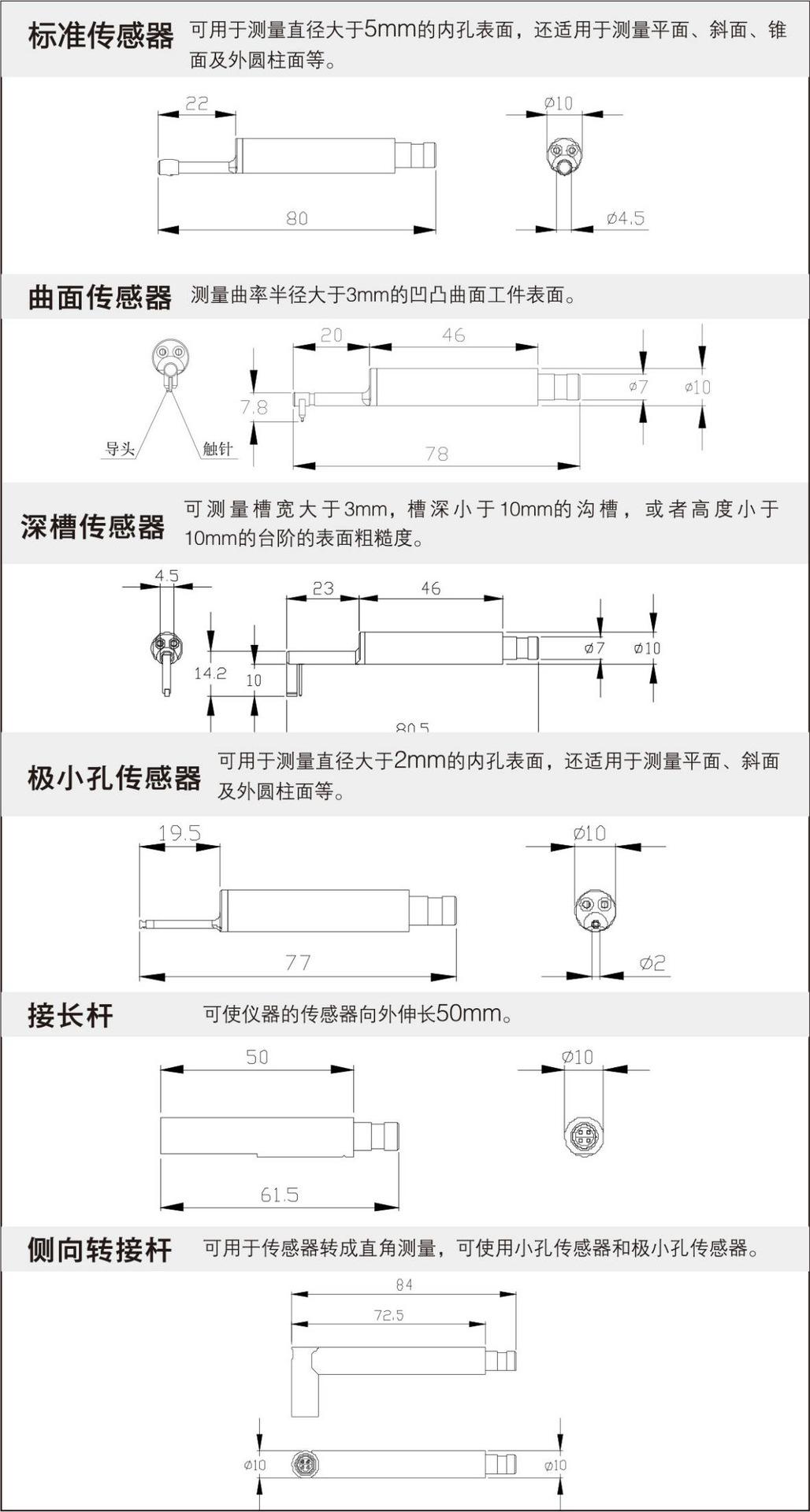

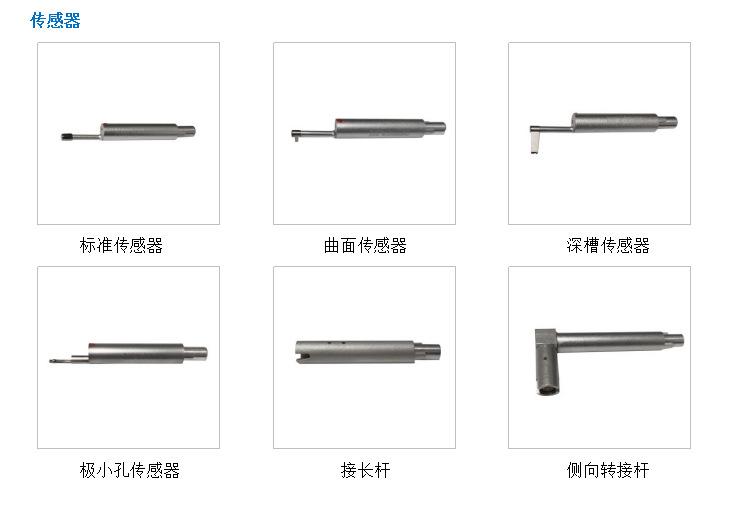

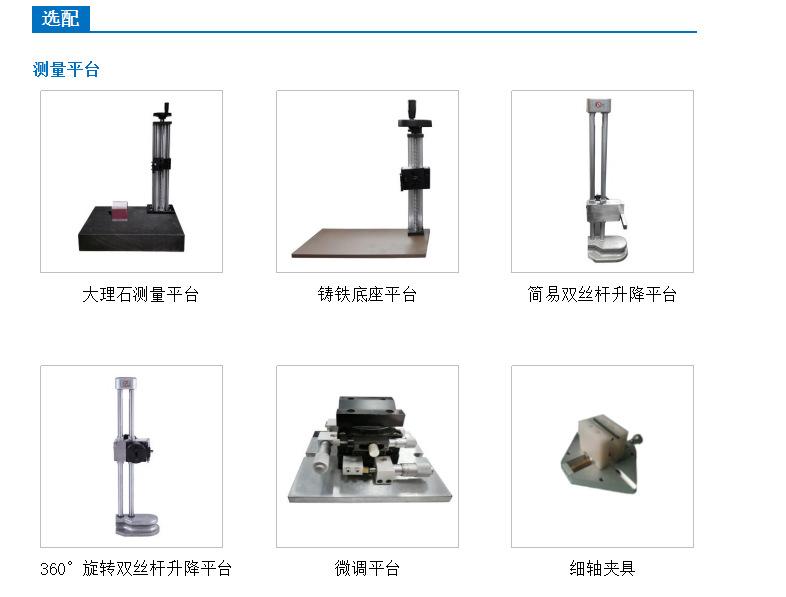

● Sensor curvo opcional, sensor pinhole, plataforma de medição, bainha do sensor, extensão
O medidor de rugosidade portátil é um instrumento portátil de medição de forma de rugosidade superficial por apalpador, adequado para detecção em ambientes como estações de verificação de oficina, laboratórios e salas de metrologia. Os parâmetros de medição estão em conformidade com os padrões internacionais e são compatíveis com os padrões de alguns países industrialmente desenvolvidos, como os Estados Unidos, Alemanha, Japão e Reino Unido. Os resultados da medição podem ser exibidos no LCD em formatos digital e gráfico, e também podem ser impressos.
É adequado para indústria de processamento, indústria de manufatura, testes, inspeção de commodities e outros departamentos. É principalmente adequado para inspeção no local de grandes peças de trabalho e linhas de produção, bem como calibração de saída de testes, medição, inspeção de commodities e outros departamentos.
Ao medir a rugosidade superficial de uma peça de trabalho com este instrumento, primeiro coloque o sensor na superfície medida da peça de trabalho.superfície, e então inicie o instrumento para medição. O mecanismo de acionamento de precisão interno do instrumento aciona o sensor para deslizar ao longo da superfície medida a uma velocidade constante em linha reta. O sensor sente a rugosidade da superfície medida através de uma ponta afiada embutida. Neste momento, a rugosidade da superfície medida da peça de trabalho fará com que a ponta se desloque, e este deslocamento altera a indutância da bobina indutiva do sensor, gerando assim um sinal analógico proporcional à rugosidade da superfície medida na extremidade de saída do detector sensível à fase. Este sinal, após amplificação e conversão de nível, entra no sistema de aquisição de dados.O chip DSP realiza filtragem digital e cálculo de parâmetros nos dados coletados, e os resultados da medição são fornecidos no display, também podem ser impressos e podem ser conectados aPCMáquina para comunicação.
projeto |
YHY941 |
|
Faixa de medição |
Zeixo (vertical) |
160μeu |
Xeixo (nível) |
17,5 mm |
|
resolução |
Zeixo (vertical) |
0.01μm/±20μeu |
0.02μm/±40μeu |
||
0.04μm/±80μeu |
||
Itens de medição |
parâmetro |
RáRz==Ry(JIS)RqRt==Rmax RptrailerR3zR3y Rz(JIS) R$RskRkuRSM-RSRsrs |
padrão |
ISO,ANSI,DIN,JIS |
|
gráficos |
Curva de capacidade de carga, |
|
filtro |
RC,PC-RC,Gauss,DP |
|
Comprimento de amostragem(lr) |
0,25,0,8,2,5 mm |
|
Duração da avaliação (Em) |
Ln= lr×nn=1~5 |
|
sensor |
Princípio de medição |
Indutor diferencial de deslocamento |
caneta |
diamante natural,90ângulo do cone,5μeuRaio da ponta |
|
medição de força |
<4mN |
|
guia |
Metal duro, raio de direção de deslizamento40mm |
|
Velocidade de deslizamento |
lr=0.25,Vt = 0,135 mm/s |
|
lr=0.8,Vt=0. 5mm/s |
||
lr=2. 5,Vt=1mm/s |
||
retornarVt=1mm/s |
||
Erro de indicação |
Não superior a ±10% |
|
Variabilidade do valor de indicação |
não maior que6% |
|
fonte de energia |
Bateria recarregável de íon de lítio embutida,CC5V,800mAcarregamento do carregador |
|
Dimensões |
141×55×40mm |
|
peso |
sobre400g |
|
ambiente de trabalho |
temperatura:- 20℃~40℃; umidade:< 90% UR |
|
Ambiente de armazenamento e transporte |
temperatura:- 40℃~60℃; umidade:< 90% UR |
Parâmetros de medição
parâmetro |
Faixa de exibição |
Ra Rq |
0,005μeu ~ 16μeu |
Rz;R3z;Raio;Rota;Rp;Rm |
0,02μeu ~ 160μeu |
Sk |
0 ~ 100% |
S;Pequeno |
1 mm |
tp |
0 a 100% |
Hospedar |
1torre |

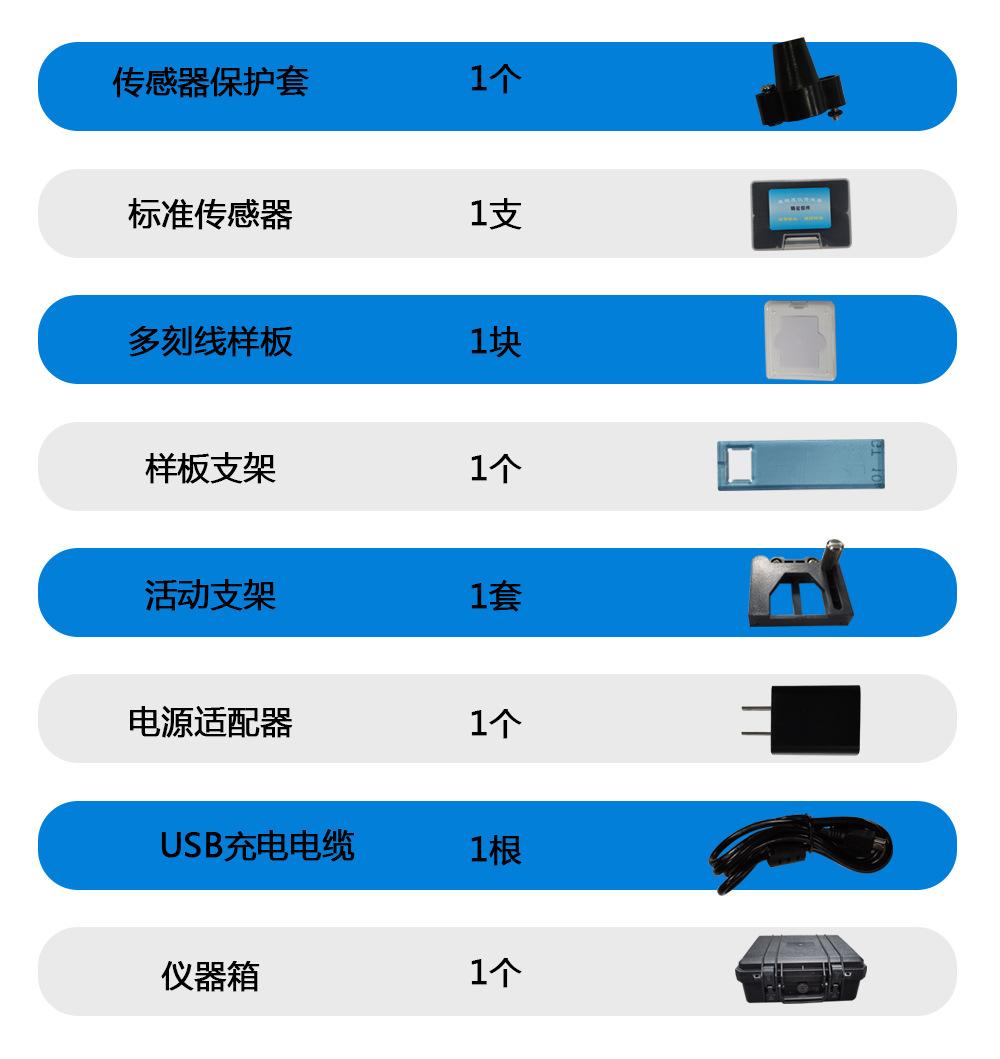

Sensor padrão |
1filial |
Modelo multilinha |
1pedaço |
Suporte de amostra |
1individual |
Suporte ativo |
1definir |
Adaptador de energia |
1individual |
USBCabo de carregamento |
1raiz |

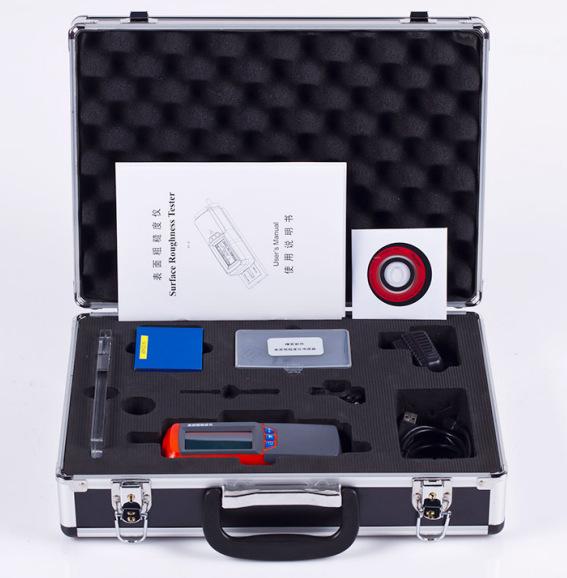

Caixa de instrumentos |
1individual |
Guia do usuário |
1Livro |
Certificado |
1abrir |
Cartão de garantia |
1abrir |
Indicadores de desempenho do sensor |
|
Princípio de detecção |
Indutivo |
Faixa de medição |
160μeu |
Raio da ponta |
5μeu |
Material da ponta |
diamante |
medição de força da agulha |
4mN(0,4gf) |
ângulo da caneta |
90° |
Raio longitudinal do guia |
45mm |
