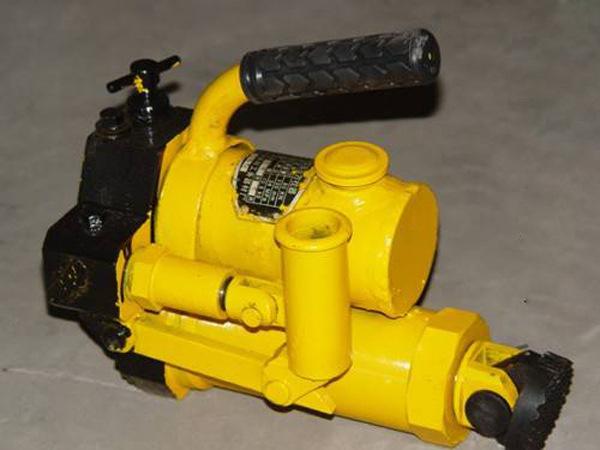

Introdução de produto de travesseiro quadrado hidráulico
A travessa quadrada hidráulica é uma máquina que ajusta o espaçamento e o ângulo das travessas. Adota uma estrutura de macaco hidráulico portátil, que possui baixa intensidade de trabalho, alta eficiência, economia de trabalho e fácil de transportar. A travessa quadrada hidráulica é usada para ajustar o espaçamento das travessas ferroviárias, promover o espaçamento equilibrado das travessas na linha e distribuir razoavelmente a tensão da via para evitar deformações e danos aos trilhos.

Princípio de funcionamento da almofada quadrada hidráulica
A almofada hidráulica quadrada é composta por um cilindro de trabalho, uma bomba de óleo de êmbolo, um tanque de combustível, uma válvula de descarga, um corpo base do cilindro e uma cabeça móvel. Sua estrutura adota o princípio do macaco hidráulico.

O cilindro de óleo de trabalho é composto por pistão, anel de pistão, cilindro de óleo, anel de vedação, mola de retorno, conector e outras peças principais. Quando o óleo de alta pressão entra no cilindro de óleo pela válvula de descarga da bomba de óleo, ele empurra o pistão para se mover ao longo de seu eixo. Depois que a válvula de descarga for aberta, o pistão será redefinido automaticamente sob a ação da mola de retorno. Seu curso de trabalho é controlado pelo tamanho estrutural.

A bomba de óleo do êmbolo é composta por um núcleo de bomba, uma luva de bomba de óleo, uma tigela de couro, um anel de vedação e um corpo de válvula. O corpo da válvula é uma combinação de duas válvulas de retenção de esfera com funções de sucção e descarga de óleo. A válvula de descarga completa a função de abertura da válvula empurrando a esfera de aço através da haste da válvula.

O tanque de óleo, o cilindro de óleo, a bomba de óleo do êmbolo, etc. estão todos conectados ao corpo da base do cilindro por roscas. A parte superior móvel é conectada ao conector na extremidade do cilindro de óleo e pode ser inclinada para cima ou para baixo para se adaptar aos requisitos de inclinação da lateral da almofada de háfnio.

Parâmetros técnicos da almofada quadrada hidráulica
1. Grande quantidade de ajuste: 90 mm

2. Ajuste a junta controlável: 130 mm

3. Pressão do óleo de trabalho: 34mpa (80KN)

4. Força operacional máxima da alça: 260N

5. Dimensões: comprimento 275, largura 122, altura 233 (mm)

6. Peso líquido: 10,5 kg
