Guincho de despacho à prova de explosão para mina de carvão JD-4 despacho de vagoneta de mina 55KW equipamento de elevação rápida para mina guincho de despacho

Guincho de Elevação para Vagão de Mina à Prova de Explosão JD-2.5 (30KW, Não à Prova de Explosão)

Todos os modelos de guinchos de despacho estão disponíveis para atacado; por favor, entre em contato com o Gerente Zhang para mais detalhes.

              JD-4Guincho de expedição

JD-4Guincho de expediçãoÂmbito de aplicação:guinchoO conteúdo de gás e poeira do ambiente de trabalho não deve exceder os padrões especificados nos Regulamentos de Segurança de Minas de Carvão.

O guincho é usado principalmente para despachar carros de mina ou tração auxiliar em minas de carvão. Ele também pode ser usado para despacho e outros trabalhos de transporte na superfície de minas, minas metalúrgicas ou canteiros de obras.

O Glgan é equipado com equipamentos elétricos à prova de explosão, que podem ser usados em pó de carvão e minério de gás.

A temperatura ao redor do guincho não deve exceder40°C, a umidade não deve exceder 95% e a altitude não deve exceder 1000 metros.

Características estruturais do guincho de despacho JD-4: O guincho adota uma transmissão de engrenagens planetárias de dois estágios, dispostas em ambas as extremidades do eixo principal. O eixo principal passa pelo tambor e é apoiado nos suportes esquerdo e direito. O motor é fixado no suporte esquerdo por meio de um flange.

As toalhas são compostas de motor, dispositivo de rolamento, sistema de freio, base, capa protetora e outros componentes.

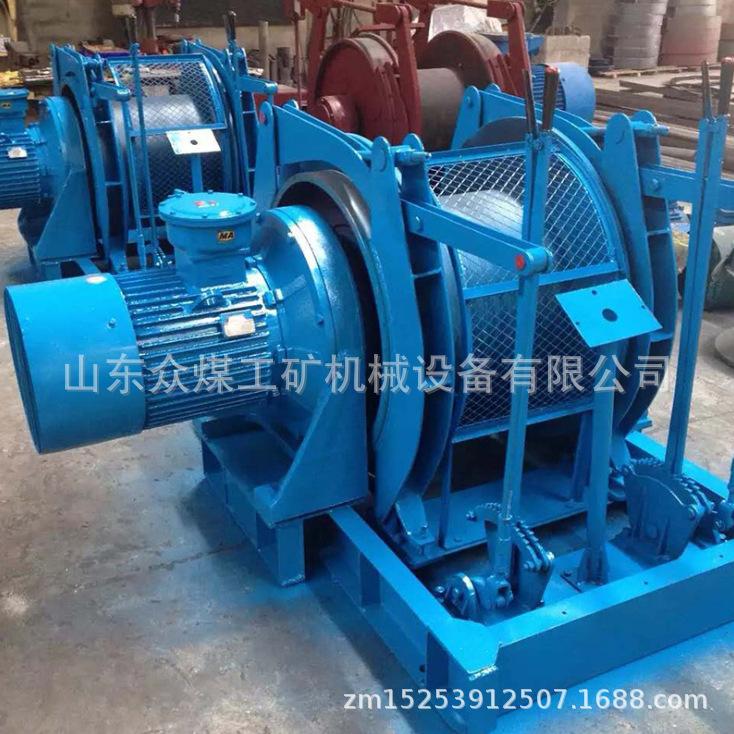

Guincho de despacho JD-4

Princípio de funcionamento do guincho de despacho JD-4: A engrenagem do motor do guincho acionará um par de pequenas engrenagens planetárias na pequena cremalheira na extremidade esquerda para girar, enquanto a pequena engrenagem interna é fixa, de modo que a pequena engrenagem planetária não irá apenas gire por conta própria, mas também gire em torno da engrenagem do motor, ou seja, fará com que a pequena cremalheira gire, girando assim o eixo principal, então a engrenagem central fixada na extremidade direita do eixo principal também girará, acionando assim uma grande engrenagem planetária na grande cremalheira para girar. Neste momento, existem três situações:

1. Se os freios esquerdo e direito forem liberados, o objeto pesado deslizará para baixo pelo seu próprio peso, fazendo com que o molinete inverta, que é o estado de descida. Neste momento, a grande cremalheira também inverte, a grande engrenagem planetária gira e gira, e a grande engrenagem interna também gira.

2. Se o freio esquerdo for liberado e o freio direito parar a engrenagem interna grande, a engrenagem planetária grande não apenas girará sobre si mesma, mas também girará em torno do sol, fazendo com que a grande estrutura da engrenagem gire. O carretel, que é conectado à grande estrutura de engrenagem, também gira e pode ser utilizado para despacho e tração. Este é o estado de funcionamento.

3. Se o freio esquerdo frear a bobina e o freio direito for liberado, a bobina será freada neste momento e a cremalheira grande não gira porque está conectada à bobina. A grande engrenagem planetária não gira, mas apenas gira sozinha, fazendo com que a grande engrenagem interna fique em marcha lenta ao mesmo tempo. O objeto pesado é parado em uma determinada posição porque a bobina está parada. Este é o estado parado.

4 Para ajustar a velocidade ou parada de elevação e descida, os dois freios podem ser apertados e liberados alternadamente.

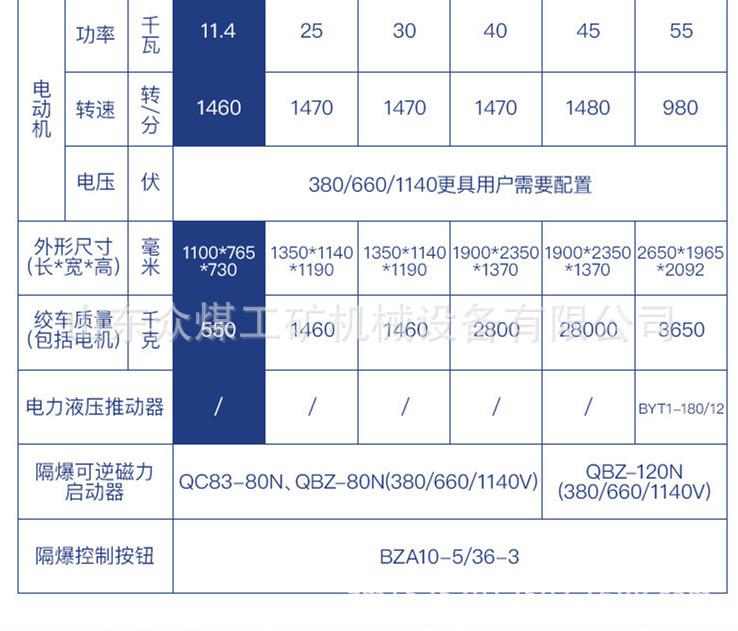

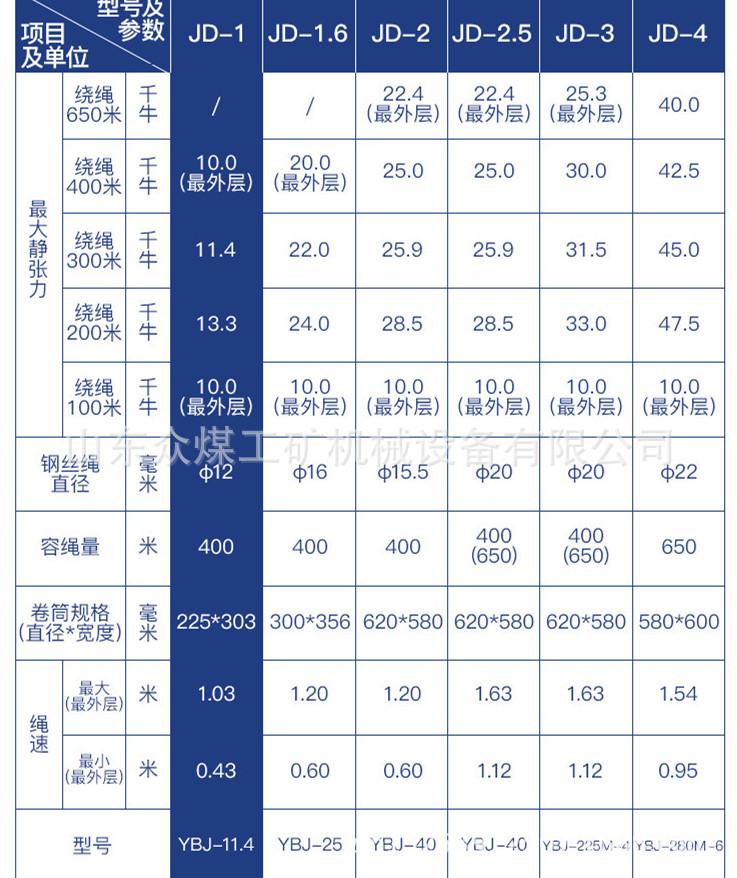

Parâmetros técnicos do guincho de expedição JD-4:

Número de produtoJD-4

Tensão estática máxima do cabo de aço/kn:40

Velocidade média do cabo de aço/m/s:1,22

Diâmetro do cabo de aço/mm:22

Capacidade da corda/m:650

Tamanho do rolo/mm:580×600

poderquilowatts:55

Dimensões(Comprimento × Largura × Altura) mm: 2580 × 1965 × 142

Peso do guincho(incluindo motor)kg:3650
