Tonghui Th2829Lx Testador Abrangente de Transformador Tonghui Testador de Transformador 2829Lx AC/DC Precisão
Quantidade
Teste com precisão frequências de teste mais altas, faixas de tensão de teste mais amplas
■A frequência de teste do TH2829LX é de 20Hz-200kHz, com uma resolução mínima de 0,5mHz, fornecendo uma precisão de medição de 0,05%, oferecendo ampla garantia de teste para seus produtos atuais e futuros. O TH2829LX também é equipado com uma fonte de sinal de teste de 5mV-10Vrms e resolução de 100uV, permitindo que você lide com o teste de todos os dispositivos com facilidade, sem se preocupar com tensão de teste insuficiente, alcançando uma unificação perfeita de ampla tensão de teste e alta resolução.
Testes Eficientes Testes de alta velocidade incomparáveis melhoram abrangentemente a eficiência dos testes
■Na indústria de manufatura de hoje, testes eficientes são um meio poderoso para controlar e reduzir custos. A melhoria da eficiência da produção criará valor significativo e contínuo para as empresas. O TH2829LX integra tecnologia avançada de teste, tecnologia de controle, tecnologia de exibição, tecnologia de processador, etc., e pode atingir uma velocidade de teste incomparável de 75 vezes/segundo. A velocidade geral de varredura do instrumento é quase 40% maior do que a do TH2819X. O maior espaço de melhoria de eficiência pode dobrar seus benefícios. O TH2829LX fornece indicadores LED PASS/FAIL no painel frontal. Quando apenas informações sobre aprovação/reprovação são necessárias e o LCD está desligado, a velocidade de teste pode ser ainda aumentada em quase 50%. O Testador Abrangente de Transformadores TH2829LX, velocidade, precisão, eficiência,─ liderando a nova era de testes de transformadores eletrônicos. Um testador abrangente de transformadores recém-definido.
■Atender aos requisitos para testes eficientes e precisos, e estar equipado com funções completas, é o forte desejo e a necessidade de muitos fabricantes de transformadores de chaveamento e transformadores de rede por instrumentos de teste. A Tonghui, confiando em seus muitos anos de tecnologia de teste de impedância e na rica experiência acumulada pelos testadores abrangentes de transformadores TH2818X/TH2819X, que são profundamente confiáveis por uma ampla gama de clientes tanto nacional quanto internacionalmente, e após análise e investigação de mercado detalhadas e completas, orgulhosamente lança o recém-definido testador abrangente de transformadores TH2829LX, que incorpora totalmente a combinação de velocidade, precisão e eficiência. Na era de hoje, onde a eficiência determina o desenvolvimento, o TH2829LX sem dúvida lhe trará uma nova experiência sem precedentes e criará valor total para você.
■Transformadores de rede comumente possuem diodos ou LEDs, e os instrumentos de teste anteriores não tinham a capacidade de testar as características direta e reversa dos diodos, o que inevitavelmente trazia grande inconveniente para o teste dos fabricantes de transformadores de rede, e até se tornou um gargalo para a melhoria da eficiência. Em resposta a essa confusão nos testes de transformadores de rede, o TH2829LX pode ser configurado com uma função eficiente de teste direto e reverso de diodos (opcional), a fonte de corrente constante de teste direto pode ser ajustada arbitrariamente na faixa de 0-120mA, e a corrente de teste reversa pode ser tão baixa quanto 1uA.
Testador Abrangente de Transformadores Série TH2829LX

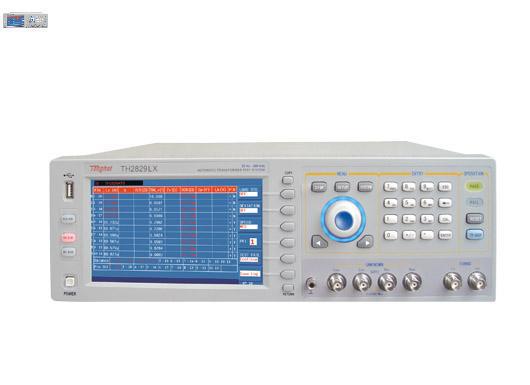

Seleção de menu, botão giratório de entrada digital, atalho de execução de calibração da tecla de confirmação
Monitor LCD TFT colorido de alta resolução 800x480 Função de menu Teste e julgamento de cor Indicação LED
Interface de armazenamento USB externa display imagem salvar tecla entrada numérica teclado
Tensão, chave de polarização de corrente retorna ao final do teste LCR menu do estágio secundário do transformador final do teste
Bloqueio de Teclado Tecla Menu Operação Tecla de Função Teste Iniciar e Restaurar
Mais Informações
Os resultados do escaneamento são exibidos na tela inteira, e o LCR pode exibir quatro parâmetros simultaneamente.
■Transformadores eletrônicos são dispositivos eletrônicos especiais com múltiplos pinos e múltiplos parâmetros, e seu teste requer a varredura de múltiplos parâmetros. No passado, os sistemas de teste de transformadores eram limitados pelo display, e os resultados dos testes precisavam ser visualizados em várias páginas para uma visão geral abrangente. O TH2829AX utiliza um display LCD TFT colorido de 7 polegadas e 800x480, que integra todos os resultados de teste de varredura única em uma única página, facilitando muito a observação e o julgamento do operador sobre os resultados dos testes.
Quando a função de teste LCR é selecionada, ela não apenas pode exibir no formato tradicional de parâmetros primário e secundário, mas também de uma forma que exibe dois conjuntos de parâmetros primários e secundários simultaneamente, apresentando mais informações de resultado sem a necessidade de alternar frequentemente o menu de parâmetros de teste.
Salvamento de informações conveniente
Escanear resultados de teste e salvar na tela diretamente em unidade USB
■A interface USB HOST do painel frontal do TH2829AX permite que você use de forma rápida e conveniente um dispositivo de armazenamento USB externo ou salve arquivos de estado, resultados de medição de varredura de transformador, dados de teste LCR e imagens do display LCD na memória FLASH interna do instrumento. Os operadores podem salvar os dados acima em formatos como CSV, XLS, GIF, etc., facilitando sua impressão, resumo, armazenamento e análise.
Salto de desempenho
Relação de espiras aprimorada e capacidade de medição de DCR baixo estável
■ O teste de relação de espiras é uma parte extremamente importante do teste de parâmetros de transformadores eletrônicos. Uma faixa de relação de espiras maior e um acoplamento eletromagnético mais fraco são os principais obstáculos para o teste preciso da relação de espiras. Os modelos TH2829AX, TH2829BX e TH2829CX aperfeiçoaram o teste preciso e confiável da relação de espiras de transformadores e aceleraram a velocidade de teste da relação de espiras por meio de uma série de melhorias importantes, como um sinal de teste de até 10Vrms, um método exclusivo de amostragem e síntese de sinal primário e secundário do transformador e um método de cálculo de relação de espiras aprimorado.
O TH2829AX melhora e aprimora a capacidade de medição de DCR baixo, mesmo quando o DCR é baixo, medições precisas e estáveis podem ser obtidas, o que garante a medição confiável de DCR para bobinas com baixo número de espiras e diâmetro de fio grosso.
Próximo às necessidades do cliente
Adicionada função de leitura de código de barras
■O TH2829AX pode ler o código de barras do produto em teste via USB HOST. Esta função pode atribuir um código de barras a arquivos de configurações anteriores; pode encontrar automaticamente o arquivo de configurações de teste correspondente de acordo com o código de barras escaneado; pode criar o arquivo correspondente escaneando o código de barras; a entrada manual do código de barras também pode encontrar o arquivo correspondente; o resultado do teste pode ser enviado com as informações do código de barras anexadas. A entrada de código de barras pode ajudar melhor os clientes a melhorar as capacidades de gerenciamento de produtos e arquivos.
Sistema de rede inovador
Alcançando conectividade de rede e transferência de dados entre múltiplos instrumentos via LAN

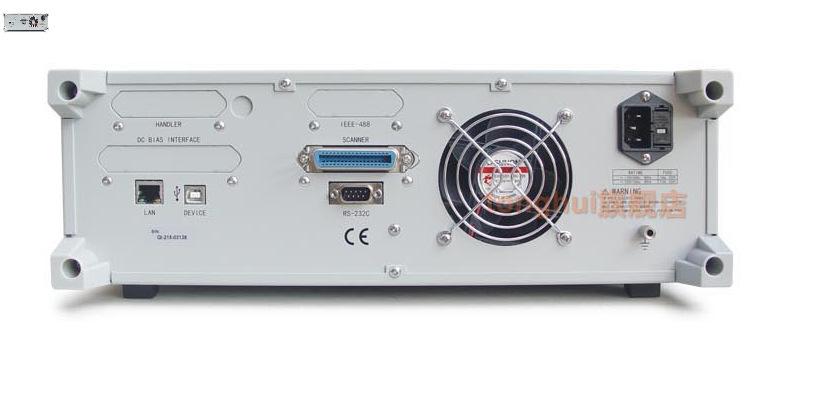

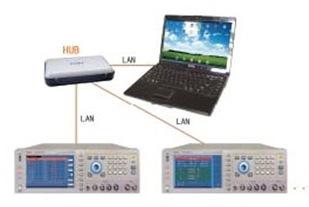

■O TH2829LX vem de fábrica com uma interface LAN 10/100 Base-T. O PC pode se conectar às interfaces LAN de todos os instrumentos através da rede local. Com o software de rede fornecido pela Tonghui, o controle em rede de múltiplos sistemas automáticos de teste de transformadores pode ser alcançado, construindo um testador abrangente de transformadores em rede. Todos os arquivos de configuração do instrumento podem ser editados no PC e enviados para cada instrumento, e o processo de teste de cada instrumento também pode ser verificado. Os dados dos resultados de teste podem ser rapidamente enviados para o PC via rede para armazenamento, estatísticas e análise.
Sistema de arquivos rápido
Fornece múltiplos modos de busca de arquivos de configuração
■O instrumento TH2829LX pode armazenar até 200 conjuntos de arquivos de configuração do instrumento internamente, o que também aumenta a dificuldade de encontrar um arquivo específico. O TH2829AX, TH2829BX, TH2829CX e TH2829LX fornecem vários métodos de pesquisa de arquivos. Pesquisa aproximada: Insira palavras-chave para encontrar arquivos relacionados às palavras-chave; Pesquisa exata: Entrada precisa do nome do arquivo para pesquisa; Pesquisa por código de barras: Insira um código de barras ou escaneie um código de barras para encontrar o arquivo de configuração correspondente.
Atualização sem preocupações
Mantenha compatibilidade com o sistema de arquivos TH2818X/TH2819X, dispositivo de teste

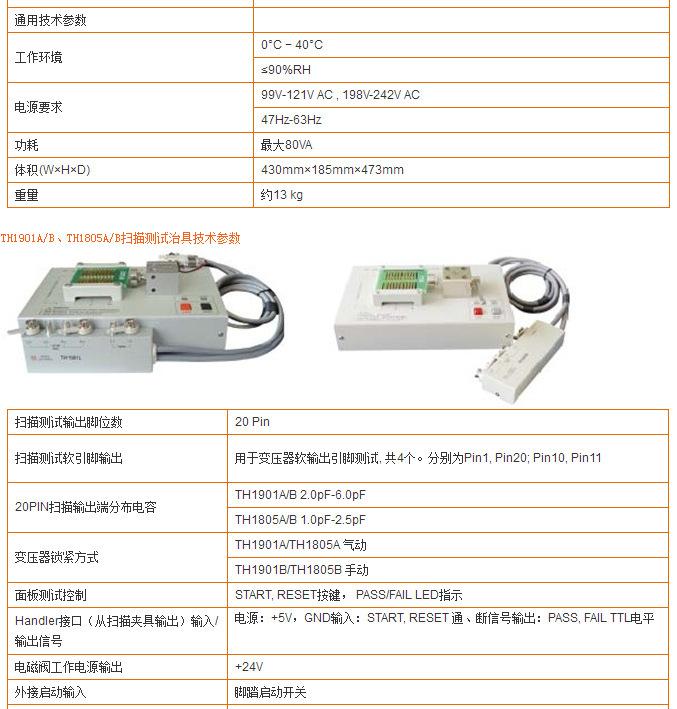

■ A Tonghui tem muitos anos de história na produção e venda de instrumentos de teste automático para transformadores, e os testadores abrangentes para transformadores TH2818X/TH2819X conquistaram a confiança e o apoio de uma ampla gama de clientes. O TH2829AX é totalmente compatível com todos os gabaritos de teste, cabeçotes de gabarito de teste, interfaces de controle e arquivos de configuração de teste do TH2818X/TH2819X, portanto, você não precisa se preocupar com incompatibilidade entre produtos novos e antigos. O TH2829LX utiliza diretamente os gabaritos de teste de varredura TH1901A/B, TH1805A/B.
Ajudando com a melhoria de processos
O software a bordo fornece várias capacidades de análise estatística
■Reduzir custos, melhorar a tecnologia do produto e aumentar a taxa de qualificação do produto são os principais métodos para todos os fabricantes de transformadores aumentarem os lucros e a produtividade do trabalho. O TH2829LX é equipado com funções de análise estatística como Cpk, Ck e Cp. Os clientes podem analisar os resultados dos testes de vários parâmetros selecionados (não mais que 5) para obter rapidamente dados de análise para melhoria do produto. O tamanho máximo da amostra para análise estatística é 9999.
Autoverificação rápida do dispositivo de fixação
Fornece uma função de autoverificação para o dispositivo de varredura para garantir a operação confiável do dispositivo de varredura.
■O dispositivo de varredura de transformador usa principalmente um arranjo composto por centenas de relés para varrer e comutar diferentes pinos de teste e sinais de teste. Devido ao uso prolongado e frequente dos relés, isso afeta diretamente o desempenho dos contatos dos relés e impacta os resultados do teste de varredura. O TH2829AX fornece uma função de autoverificação para o desempenho dos relés do dispositivo de varredura. Executar esta função pode identificar relés defeituosos para reparo oportuno, garantindo que o dispositivo de varredura esteja sempre em boas condições de funcionamento.
