Recursos e usos

Microscópios metalográficos são usados para identificar e analisar a estrutura organizacional de vários metais, materiais de liga e materiais não metálicos. Eles são amplamente usados em fábricas ou laboratórios para inspeção de matéria-prima; análise metalográfica da qualidade da fundição ou processamento de material; e pesquisa sobre rachaduras superficiais e pulverização e outros fenômenos de superfície. Eles são análise metalográfica de aço, materiais de metais não ferrosos, fundições e revestimentos; e análise petrográfica de geologia.

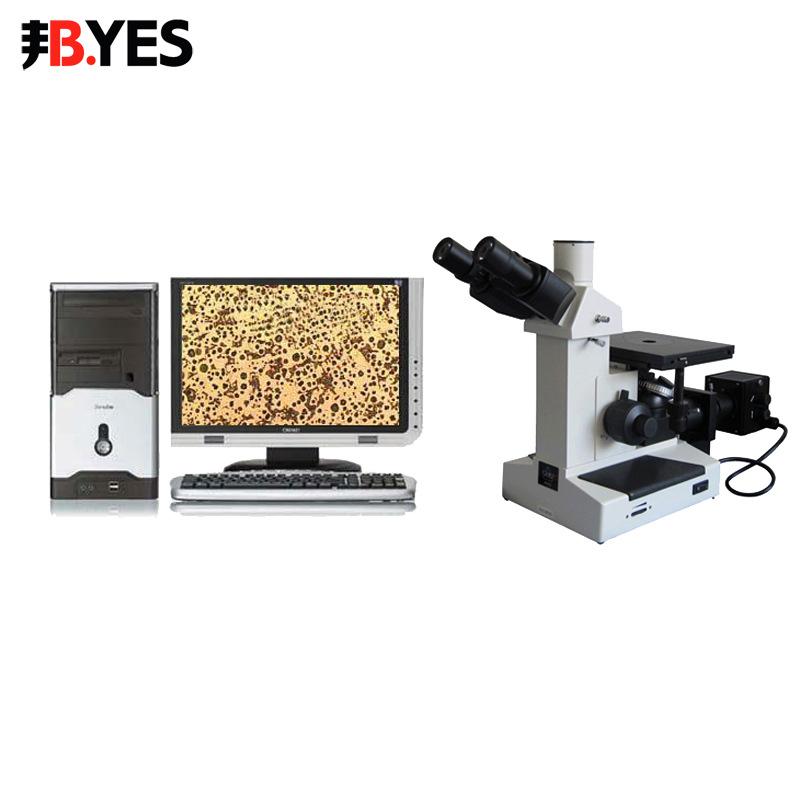

Configuração do sistema

1. Microscópio metalúrgico: microscópio metalográfico invertido trinocular

2. Espelho adaptador: Espelho adaptador

3. Sistema de imagem: CCD de câmera de alta definição

4. Sistema de processamento de imagem: placa de captura de imagem de alta definição (pacote de software de desenvolvimento secundário de placa de captura de imagem de alta resolução em tempo real)

5. Sistema de análise de imagem: Sistema operacional de computador de análise metalográfica quantitativa (software SRMAS)

6. Computador e impressora: computador empresarial Lenovo e impressora a laser preto e branco da marca (configuração principal atual) (opcional)

Especificações técnicas

1. Estrutura: Cabeça Trinocular invertida inclinada a 30°, distância interpupilar e dioptria ajustáveis, revólver porta-objetivas de 4 posições

2. Ampliação total: microscópio 100×~1000× imagem 300×~3000×

3. Ocular reticulada: Zoom planacromático 10×, valor da escala 0,1 mm

4. Micrômetro: valor da grade 0,01 mm / 1 mm

5. Platina mecânica de camada dupla: 200×152mm faixa de movimento 15×15mm

6. Mecanismo de foco: Ajuste grosso e fino coaxial, proteção de limite, faixa de elevação 30mm, ajuste fino 0,002 mm

7. Sistema de iluminação coaxial refletida: Lâmpada halógena de brilho ajustável 20W/6V com filtros de cor (amarelo, verde, azul, fosco)

8. Objeto, ocular e ampliação: configuração padrão (outros objetos de ampliação e oculares podem ser opcionais)

Completude do instrumento

Acessórios opcionais

dois.Sistema de câmera

Câmera digital de 3 milhões/5 milhões/1 milhão de pixels opcional

três. sistema de processamento de imagem

Cor/Preto e Brancoplaca de captura de imagem, pode em tempo realTransfere sinais de vídeo digital para a memória de exibição ou memória do sistema. O sinal de vídeo colorido de entrada passa por processamento como decodificação digital, conversão analógico-digital, escalonamento, corte e transformação de espaço de cor, e é transmitido via barramento PCI para a placa VGA para exibição em tempo real ou para a memória do computador para armazenamento em tempo real. O processo de transferência de dados é controlado pela placa gráfica, sem participação da CPU, e a velocidade de transferência é de 132MB/S.

O sistema possui os seguintes recursos:

◇ Método de entrada: Seleção e comutação de software: Seis entradas CVBS, três entradas Y/C, saída de vídeo analógico seis em um;

◇Resolução de aquisição de imagem: 768×576×24 bits (PAL), 640×480×24 bits (NTSC);

◇Aquisição de imagem flexível: Suporta vários modos de aquisição, como campo único, campo contínuo, quadro contínuo, intervalo de vários campos ou quadros, etc.;

◇Função de Sobreposição Gráfica: Ao preencher o modelo de máscara, a imagem de entrada da forma pode ser exibida e armazenada em tempo real;

◇O hardware completa o dimensionamento (SCALE) e o corte (CLIP) da imagem de entrada; o tamanho da imagem de entrada pode ser definido de forma flexível;

◇ Suporta transformação de espaço de cores YUV4:2:2, RGB32 e Y8Bit e outros formatos de exibição e armazenamento de imagens;

◇Suporte ao modo de funcionamento de exibição de conteúdo do computador e imagens coletadas na mesma tela;

◇Software de suporte para ajustar brilho, matiz, saturação de cor e contraste;

◇Suporte à função de criptografia do usuário: proteja o software do usuário contra pirataria;

Fornecer ferramentas de desenvolvimento e programas de demonstração em ambientes WINS e Linux; suporta VC, VB, BC, C++Builder e outros ambientes de desenvolvimento.

Adaptabilidade: Transmissão em tempo real de sinais de vídeo analógicos ou digitais, como câmeras e câmeras digitais conectadas a microscópios ópticos em microcomputadores para armazenamento, edição, processamento gráfico, etc.

4. Introdução ao sistema operacional de computador de análise quantitativa de imagens metalográficas (software SRMAS)

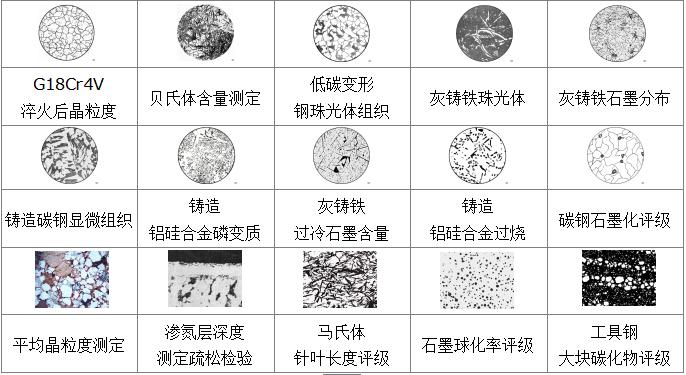

O "Sistema Operacional de Computador de Análise de Imagem Metalográfica Quantitativa (Software SRMAS)" configurado no sistema de análise de imagem metalográfica processa os espectros de amostra coletados e realiza comparação em tempo real, detecção, classificação, análise, estatísticas e relatórios gráficos de saída. O software integra a tecnologia de análise de imagem atual, que é uma combinação de microscópio metalográfico e tecnologia de análise inteligente. O sistema mede e avalia os resultados de forma rápida e correta. O sistema tem uma interface chinesa completa (versão em inglês também está disponível), que é concisa e fácil de operar. Após um treinamento simples ou consulta ao manual de instruções, ele pode ser operado livremente. Ele também fornece uma maneira rápida de aprender conhecimento metalográfico e popularizar as operações.
