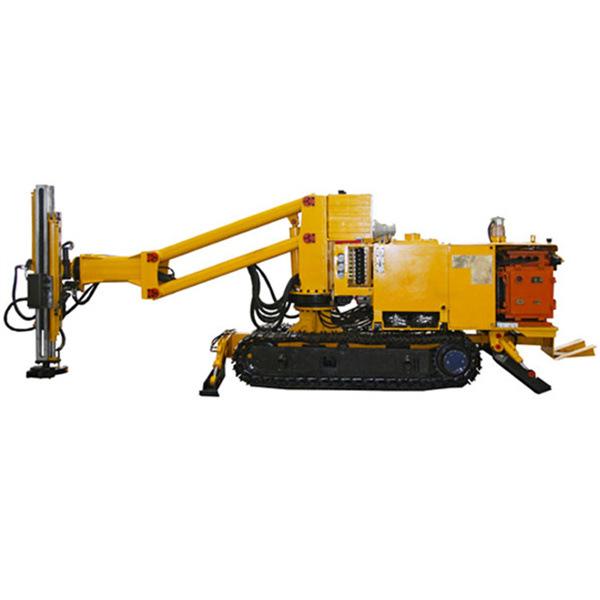

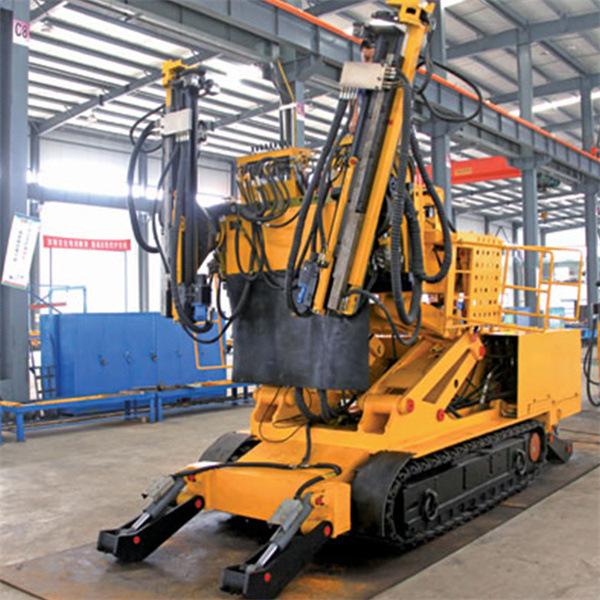

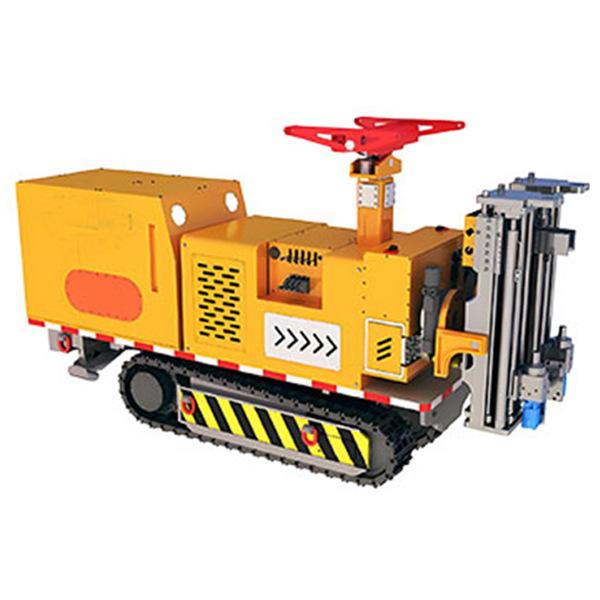

Sonda Hidráulica de Perfuração de Ancoragem com Braço Duplo para Mina de Carvão Imagem e Detalhes Sonda Hidráulica de Perfuração de Ancoragem com Braço Duplo para Mina de Carvão

Introdução do produto de veículo hidráulico de perfuração de âncoras de braço duplo para minas de carvão

O veículo hidráulico de perfuração de âncoras de braço duplo para minas de carvão é um novo tipo de equipamento mecânico de suporte de túnel. A máquina é usada em conjunto com uma máquina tuneladora e uma unidade de perfuração e montagem para concluir rapidamente o trabalho de suporte, realizar operação paralela e melhorar a mecanização. É utilizada principalmente para operações de suporte da frente de trabalho de túneis de rocha carbonífera e semicarbonífera e pode realizar simultaneamente o suporte com parafusos de ancoragem e cabos do teto e paredes laterais do túnel. Também tem as funções de perfurar furos para explosivos e furos de detecção (detecção de água, detecção de gás) em camadas de carvão.

Características do veículo hidráulico de perfuração de âncoras de braço duplo para minas de carvão

1. Reduzir a mão de obra, melhorar a eficiência e reduzir os custos: Substituir 4-6 perfuratrizes manuais tradicionais, reduzir o número de operadores de 8-12 para 3 e melhorar a eficiência das operações de suporte com tirantes e cabos simples em mais de 50%.

2. Segurança aprimorada: O veículo de perfuração está equipado com um mecanismo de suporte temporário de avanço telescópico móvel. O operador trabalha sob o suporte a 2 metros do local de perfuração, eliminando o perigo de operações de topo vazias. Ao mesmo tempo, o mecanismo também possui uma função de estabilização do veículo.

3. Reduzir a intensidade do trabalho dos operários: mudar a operação manual de perfuração portátil para a operação da alavanca da válvula hidráulica; montar uma plataforma de trabalho elevável para eliminar o método tradicional de operação com andaimes; o mecanismo de suporte temporário tem a função de elevar malha metálica e outros materiais de suporte;

4. Melhorar a qualidade do suporte: Aumentar o torque de suporte de 100N.M da perfuratriz manual para 350N.M, aumentar a força de pré-carga do parafuso de ancoragem e eliminar o processo manual de aperto secundário;

Sistema hidráulico de veículo hidráulico de perfuração de âncoras de braço duplo para mina de carvão

1. O sistema sensível à carga variável e o controle de potência constante são adotados para reduzir o consumo de energia e o custo, e reduzir o aquecimento do sistema.

2. Vários sistemas de filtragem garantem eficazmente a limpeza do óleo, reduzem a falha do sistema hidráulico e combinam razoavelmente o fluxo da bomba com o resfriador de água para garantir o funcionamento normal do sistema hidráulico e uma boa temperatura do óleo.

3. O sistema hidráulico é razoavelmente projetado, seguro e confiável, e os principais componentes hidráulicos são todos selecionados de fabricantes estrangeiros para garantir a estabilidade de trabalho do sistema.

4. Cada braço de perfuração é equipado com uma porta de saída de potência hidráulica (pressão>40MPa) para o dispositivo integrado de tensionamento do cabo de ancoragem para facilitar a operação de tensionamento do cabo de ancoragem.

Parâmetros técnicos do veículo hidráulico de perfuração de âncoras de braço duplo para minas de carvão
