Fornecimento Nova fresadora x6240 fresadora de levantamento fresadora de cabeçote rotativo universal fresadora de dupla finalidade vertical e horizontal X6240
Quantidade

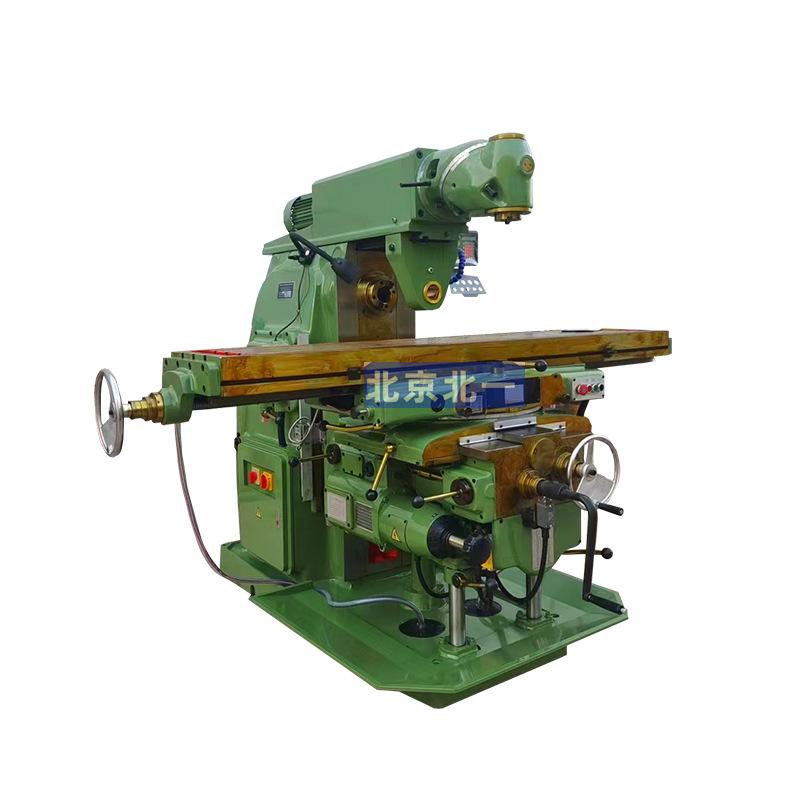

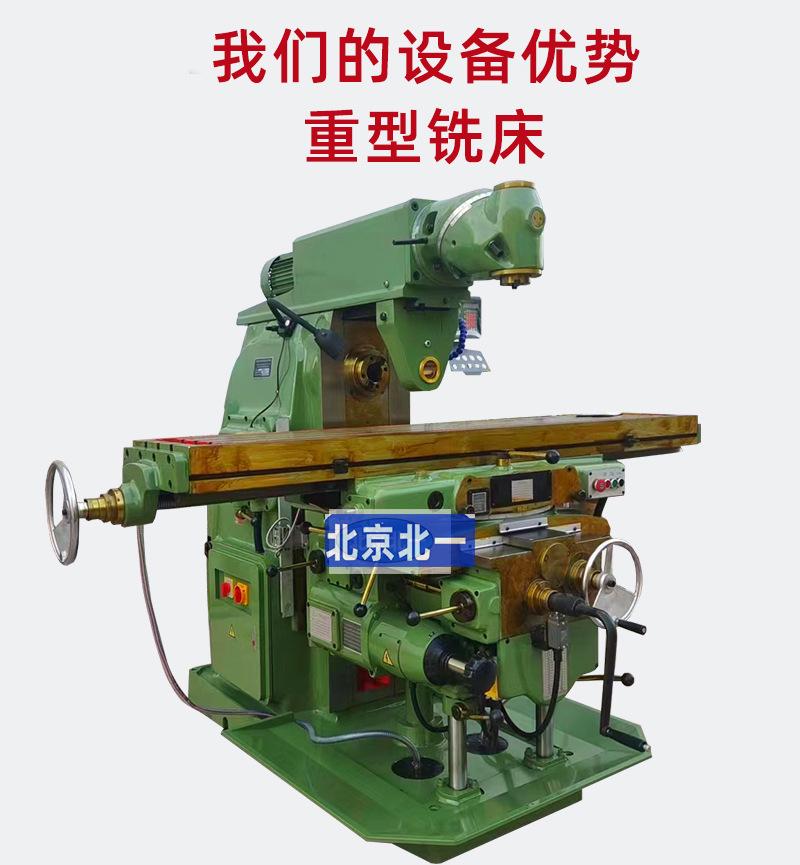

Fornecer nova fresadora x6240, fresadora elevatória, fresadora com cabeçote universal giratório, fresadora de duplo propósito vertical e horizontal X6240
|
Principais parâmetros técnicos Os principais parâmetros técnicos |
unidade |
X6240Fresadora universal de cabeçote rotativo |
|
dimensão da cama；tamanho da mesa tamanho da mesa de trabalho |
milímetros |
1700x400 |
|
Número de ranhuras tipo T |
|
3 |
|
Largura da ranhura tipo T |
milímetros |
18 |
|
carga máxima kg carga máxima kg |
kg |
500 |
|
Direção X (longitudinal manual / motorizada da bancada) Direção X (direção longitudinal manual/motorizada da bancada) |
milímetros |
900/800 |
|
Direção Y (transversal manual / motorizada) simDireção (deslizar direção lateral Manual(/Motorizado) |
milímetros |
315/300 |
|
Direção Z (mesa elevatória vertical manual / móvel) ZDireção (direção vertical da plataforma elevatória Manual(/Motorizado) |
milímetros |
380/360 |
|
Ângulo máximo de rotação da mesa de trabalho |
|
+/- 45 graus |
|
faixa de velocidades do fuso Faixa de velocidade do fuso |
r/mm |
30-1500 |
|
número de velocidades do fuso Série de velocidade do fuso |
|
18 |
|
número de velocidades do fuso Série de velocidade do fuso |
|
30～410 |
|
Potência do motor do fuso主轴电机功率 |
kw |
(Eixo horizontal)11 (Eixo vertical)4kw |
|
Tamanho geral da máquina-ferramenta (comprimento x largura x altura) Dimensões totais da máquina-ferramenta (comprimentox largura x altura) |
milímetros |
2556x2159x1770 |
|
peso líquido；peso do carretel；peso vazio；carretel peso líquido |
kg |
3850 |
1. A mesa da máquina-ferramenta pode girar 45° para a esquerda e para a direita, respectivamente. Quando a mesa gira para um determinado ângulo e um dispositivo de cabeçote divisor é usado, várias ranhuras helicoidais podem ser usinadas.
2. Além do fuso horizontal original, foi adicionado um fuso vertical, tornando-a uma fresadora composta para uso tanto vertical quanto horizontal. As peças de trabalho podem ser processadas em uma única montagem.
Fresamento horizontal e fresamento vertical
3. As guias principais são feitas de material resistente ao desgaste, e a máquina-ferramenta tem boa retenção de precisão.
4. Os cursos nas direções de avanço longitudinal, transversal e vertical foram aumentados. A faixa de usinagem foi expandida. A diferença entre a máquina-ferramenta e a fresadora universal original reside nas partes da luneta e da cabeça fresadora. A nova caixa de engrenagens da luneta possui um motor independente que aciona o fuso vertical na cabeça fresadora através de uma caixa de engrenagens de velocidade variável. Este fuso também pode ser ajustado para vários ângulos de inclinação.
