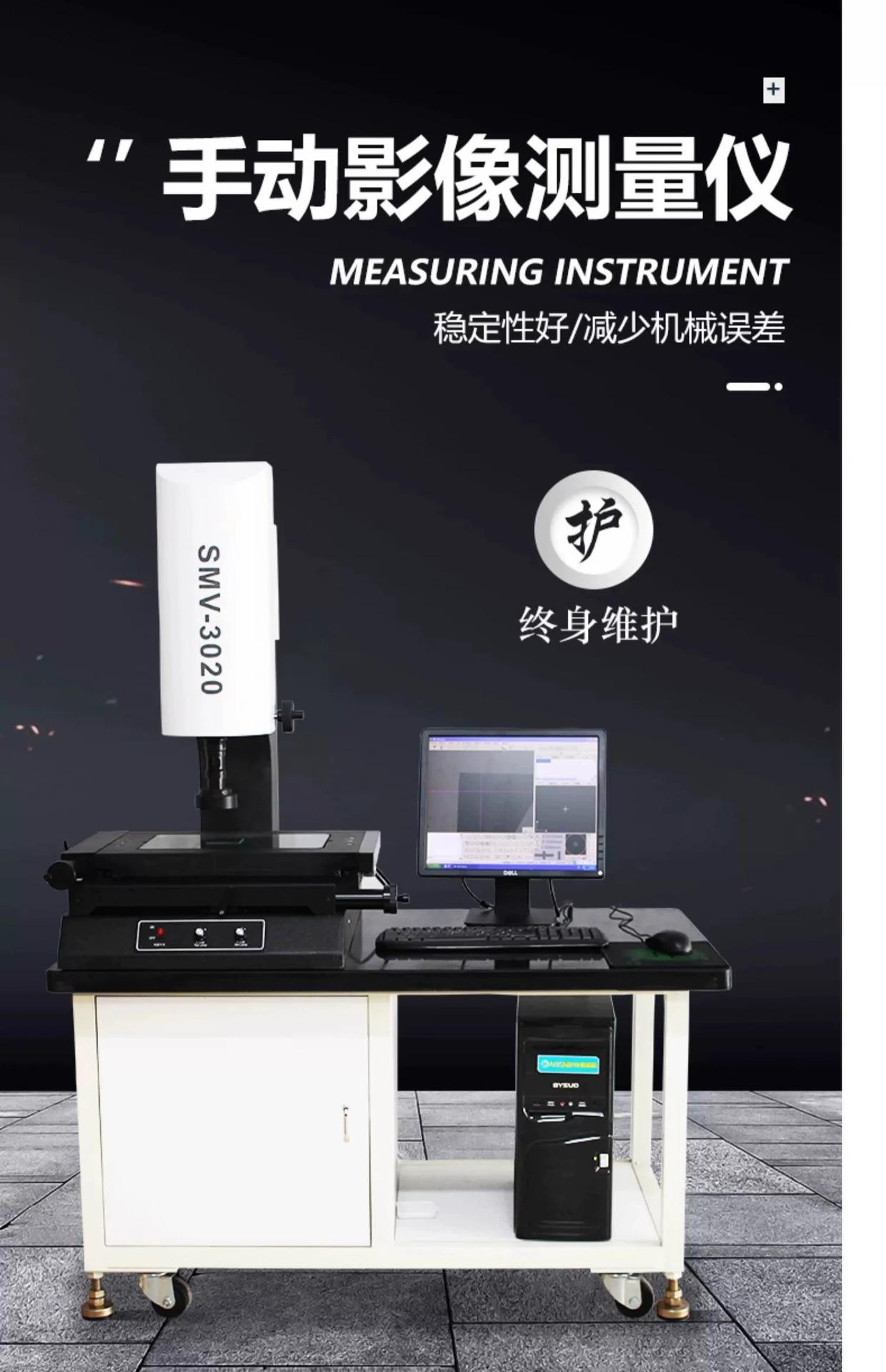

Manual del Instrumento de Medición de Imagen Bidimensional de Alta Precisión Bangyi Detección de Tamaño de Tolerancia de Contorno de Proyección Óptica Bidimensional

modelo

Adiós-2010A

Adiós-3020A

Adiós-4030A

Adiós-5040A

Adiós-6050A

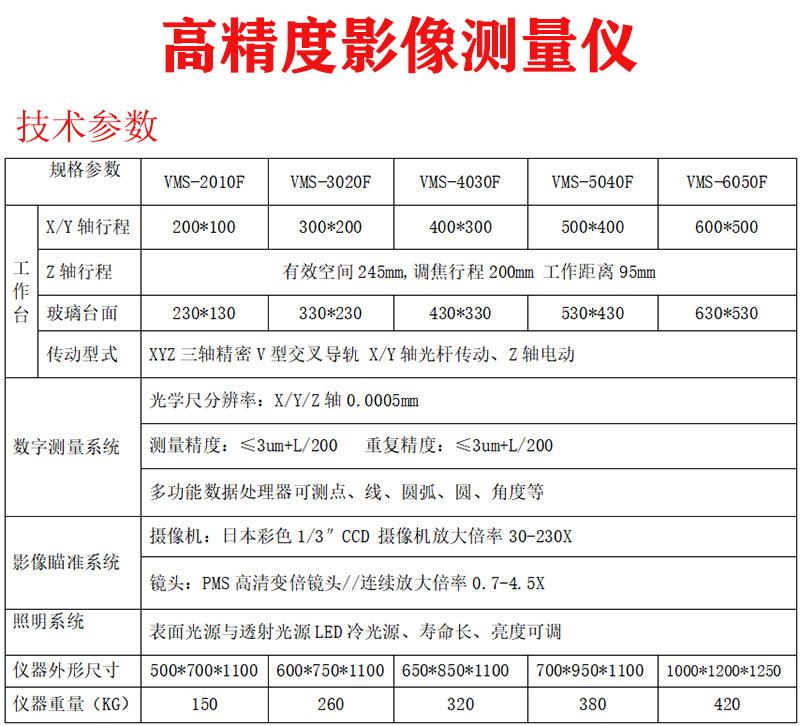

Dimensiones operativas XYZ

200*100*150

300x200*200

400x300*200

500x400*200

600x500*200

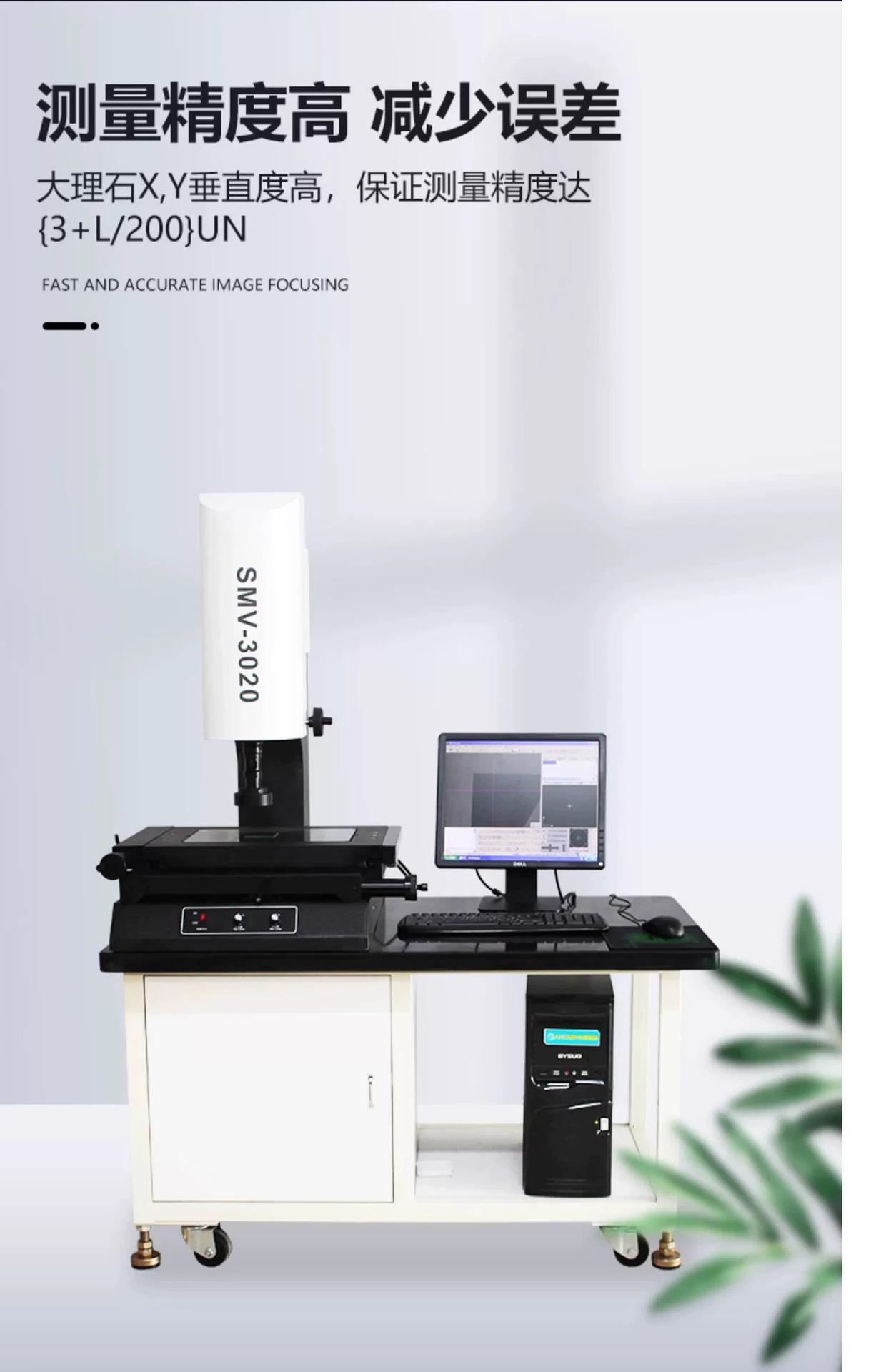

Precisión lineal del eje X/Y

≤(3.5+L/200)um

Pesaje en encimera de vidrio

25 kilos

Resolución de escala óptica X/Y

1um

Dimensiones

550x550x900

750x700x1000

1100x800x1000

800*1050*1700

900*1150*1700

peso del equipo

120

200

280

360

420

Requisitos de energía

220V ±10%  50/60HZ

Configuración del dispositivo

1

cuerpo del instrumento

Base de granito natural grado 00, columna, mesa de trabajo

Grupo 1

2

Vaso

Vidrio óptico de alta precisión

1 pieza

3

Fuente de luz de superficie

Fuente de Luz Fría LED de Superficie

1

4

Fuente de luz inferior

Contorno Paralelo LED Luz Fría

1

5

Tarjeta de Adquisición de Imágenes

10moons SDK2000

1 pieza

6

CCD

CCD de color de alta resolución 1/3

1

7

lente

Lente manual de alta definición con ranura para tarjeta (aumento 28X-180X)

1

8

método de transferencia

Tornillo de avance sin tuerca de alta precisión (silencioso) + tornillo de bolas de grado de precisión

3 grupos

9

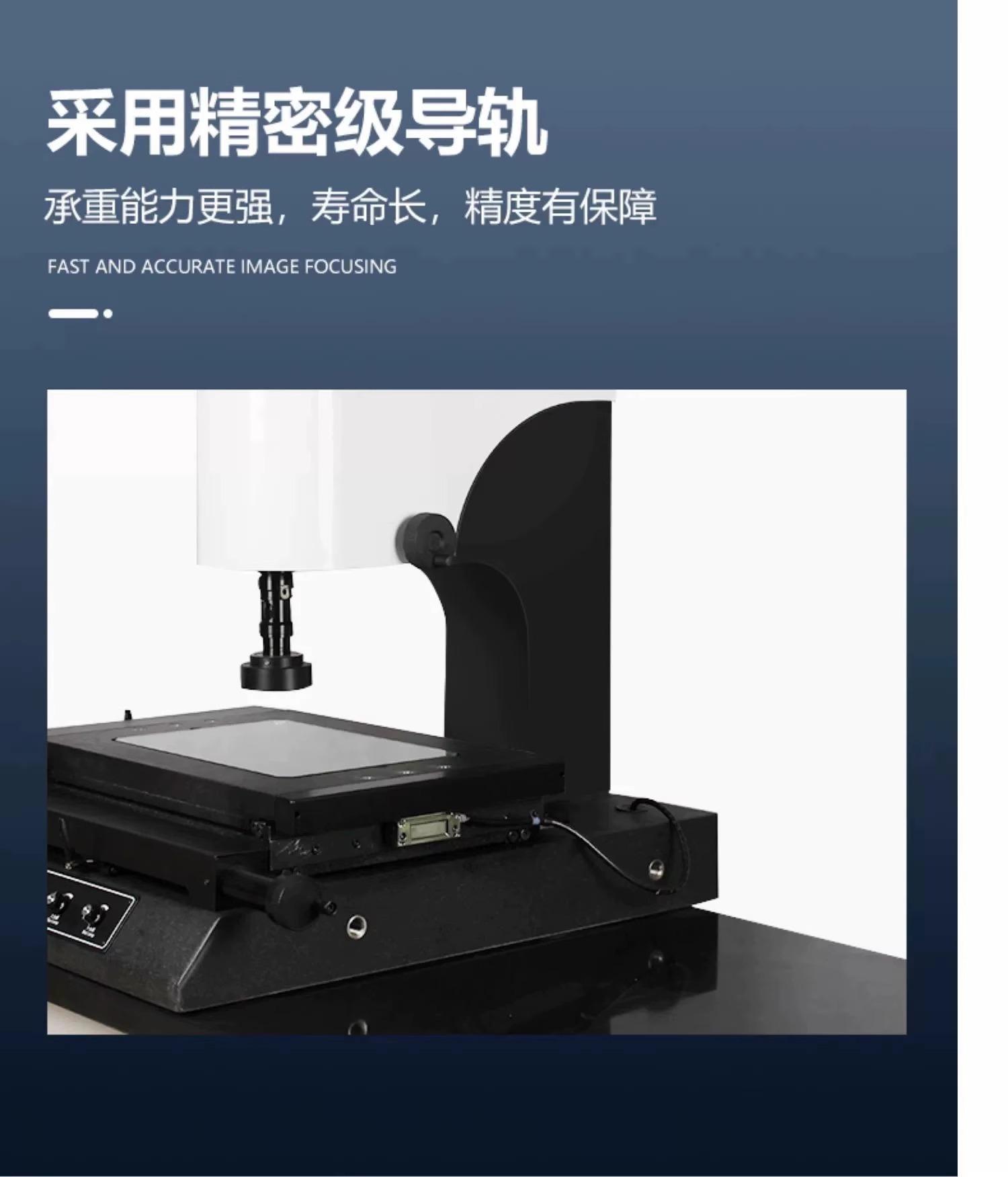

guía

Guía lineal de precisión de grado taiwanés

3 grupos

10

Sistema de control

Unidad de Control: Sistema de Control SB

1 juego

11

Regla de rejilla

Escala óptica de resolución de 0.001 mm Xintian de Guiyang

2 piezas

12

cabezal de lectura

Lector Óptico de Escala Guiyang Xintian 0.001mm

2

13

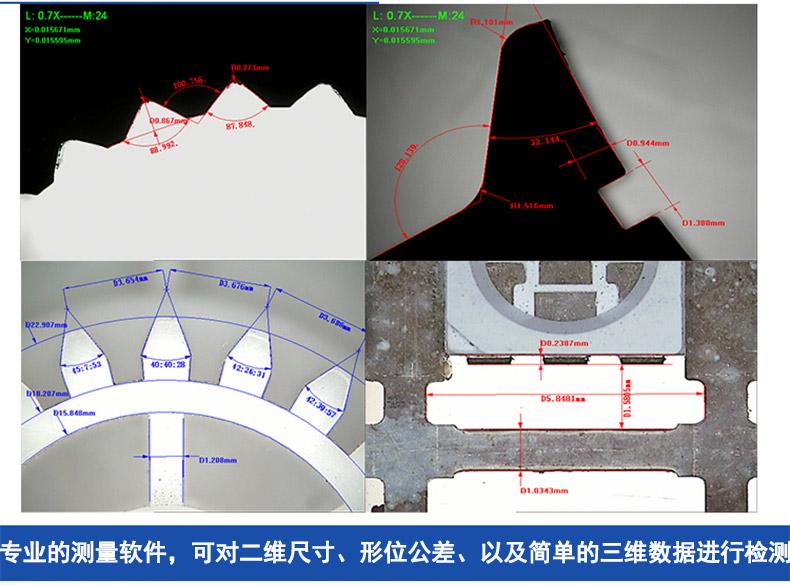

Software de Medición Precisa

Software Profesional y Preciso de Medición Manual

1 juego

14

Dongle

Llave de software

1

configuración de computadora

15

Doble núcleo 2.4, memoria DDR de 2 GB, unidad de estado sólido de 120 GB, monitor LCD de 19", teclado y ratón

1 juego

Otros accesorios

16

Bloque de calibración

1 pieza

17

Manual de usuario

Uno

18

Certificado de conformidad

1 porción

19

Lista de empaque del producto

1 porción
