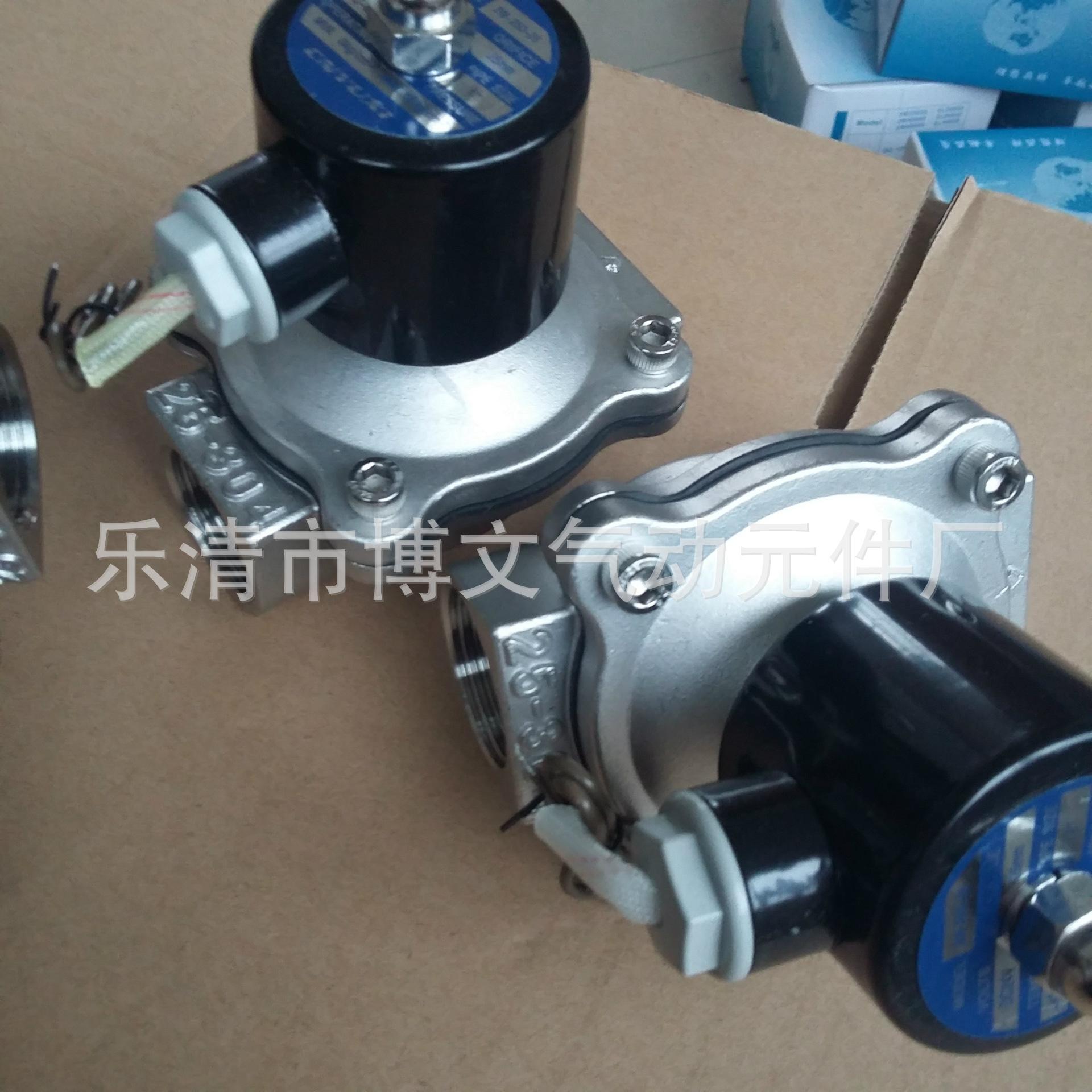

Válvula de Tubo 2W350-35B Normalmente Fechada Aço Inoxidável 1.2 polegadas Dn35 Resistente à Corrosão e Resistente a Ácido
Quantidade
Produtos similares a um preço mais baixo
| .： | modelo: | ||
| Material: | Aço inoxidável | Tipo de conexão: | Fio |
| tipo: | Tira bimetálica | Mídia aplicável: | Água, óleo, gás |
| Ambiente de pressão: | pressão normal | Temperatura de operação: | À temperatura normal |
| padrão: | Padrão nacional | Direção do fluxo: | unidirecional |
| Modo de condução: | eletromagnético | Peças e acessórios: | Acessórios |
| forma: | Tipo de êmbolo | Tipo (localização do canal): | Tipo bidirecional |
Válvula solenóide de ação direta de 2 posições e 2 posições série 2W (válvula solenóide de diafragma de ação direta passo a passo)
Características da válvula solenóide:
1. A estrutura do diafragma de ação direta é usada para partida sem pressão, o que amplia seu campo de aplicação.
2. A estrutura plana do diafragma é confiável para abertura e fechamento e aumenta a vida útil do produto.
3. O uso de bobinas seladas em plástico pode melhorar o uso seguro do produto em muitos ambientes.
4. Substitua a bobina para torná-la uma válvula solenoide à prova de explosão.
Código de pedido da válvula solenóide
2W - | 160 - | 15 - | Um - | E - | AC110V |
Código de especificação: válvula solenóide de ação direta bidirecional de duas posições série 2W (válvula solenóide de diafragma de ação direta passo a passo) | Abertura de fluxo: 160:16mm 200:20mm 250:25mm 350:35mm 400:40mm 500:50mm | Diâmetro do tubo: 10:3/8＂ 15:1/2＂ 20:3/4＂ 25:1＂ 35:1-1/4＂ 40:1-1/2＂ 50:2＂ | A: Bobina à prova d'água Em branco: bobina redonda S: Bobina quadrada (IP65) H: Tipo manual Não é normal Z: À prova de explosão | Material de vedação de óleo: Em branco: Borracha nitrílica NBR E: EPDM V: Fluoroborracha VITON S: Silicone SI | Tensão Padrão: DC12V CC24V CA24V AC110V 50Hz/60Hz AC220V 50Hz/60Hz AC380V 50Hz/60Hz |
Especificações da válvula solenóide
Modelo de válvula solenóide | 2W160-10 | 2W160-15 | 2W200-20 | 2W250-25 | 2W350-35 | 2W400-40 | 2W500-50 |
meio de trabalho | Gás, líquido, ar, água, óleo, gás, metano | ||||||
Ação | Diafragma de ação direta passo a passo | ||||||
forma | Normalmente fechado ou normalmente aberto | ||||||
Abertura de fluxo | 16 | 20 | 25 | 35 | 40 | 50 | |
Valor CV | 4.8 | 4.8 | 12 | 24 | 29 | 48 | |
Calibre de aquisição | 3/8＂ | 1/2＂ | 3/4＂ | 1＂ | 1-1/4＂ | 1-1/2＂ | 2＂ |
Use viscosidade do fluido | Abaixo de 20CST | ||||||
usar pressão | Ar: 0~1,0Mpa; Água: 0~0,7Mpa; Óleo: 0 ~ 0,9 MPa | ||||||
.Resistência a alta pressão | 1,0Mpa (normalmente aberto 0,8Mpa) | ||||||
Temperatura de operação | NBR: -5~80℃; EPDM: -5~120°C; VITON: -10~150℃; SI: -15~150℃ (para furos abaixo de 25MM) | ||||||
Usar faixa de tensão | ±10% | ||||||
Material do corpo | latão | ||||||
Material de vedação de óleo | NBR/EPDM/VITON/SI | ||||||
Diagrama de aparência da válvula solenóide:
Tabela de tamanhos de válvulas solenóides:
Modelo de válvula solenóide | A | B | C | D | K |
2W160-10 | 93 | 56 | 106 | 69 | Sol3/8＂ |
2W160-15 | 93 | 56 | 106 | 69 | G1/2＂ |
2W200-20 | 100 | 55 | 117 | 73 | G3/4＂ |
2W250-25 | 104 | 78 | 125 | 99 | G1＂ |
2W350-35 | 141 | 93 | 172 | 124 | G1-1/4＂ |
2W400-40 | 141 | 93 | 172 | 124 | G1-1/2＂ |
2W500-50 | 157 | 124 | 195 | 172 | G2＂ |
