Introdução do produto medidor de vazão de orifício:

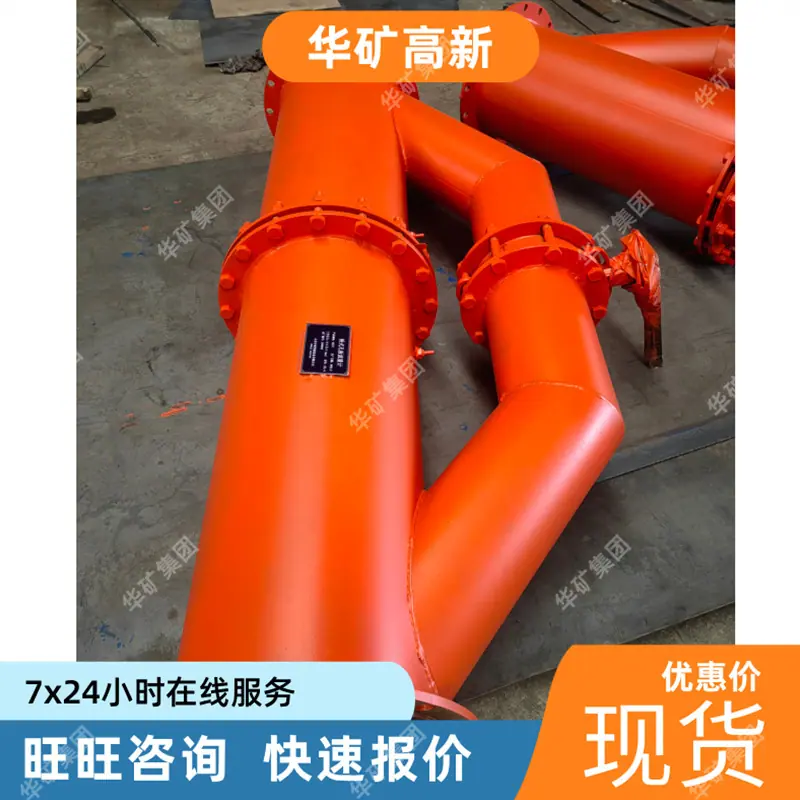

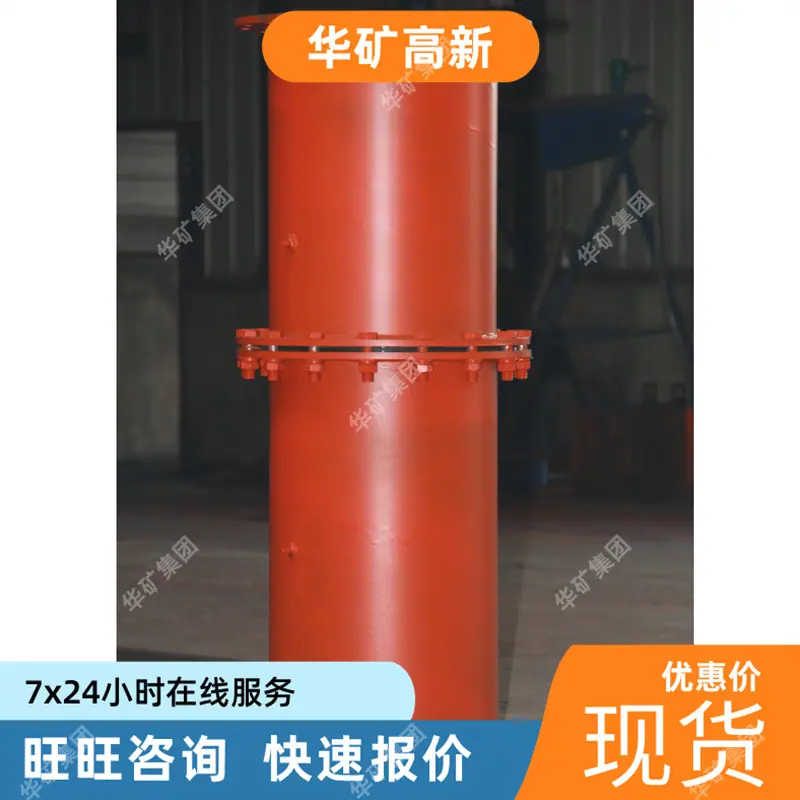

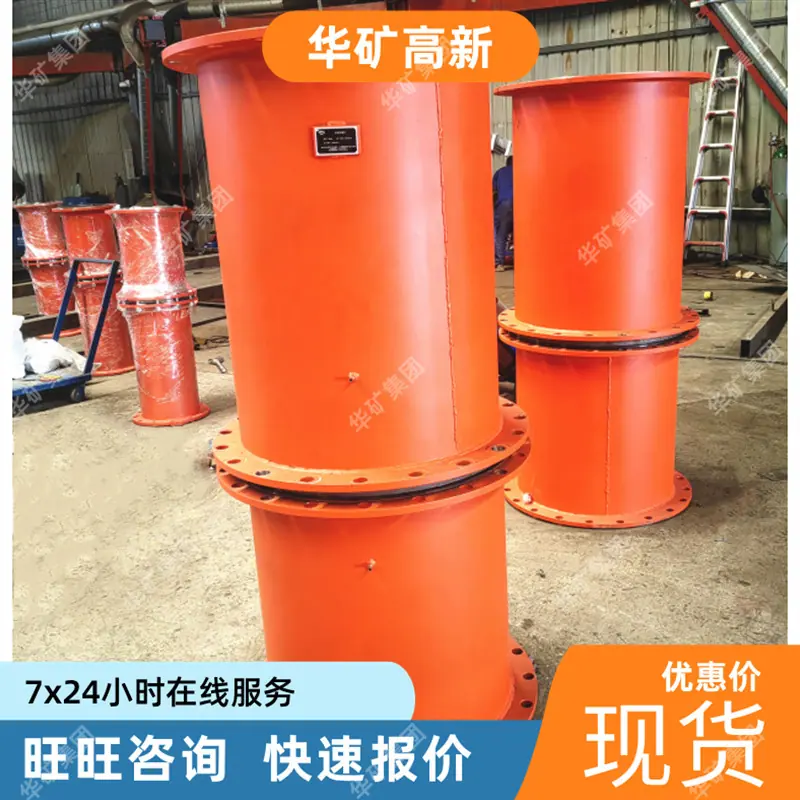

O medidor de vazão de orifício é usado para medir o fluxo de gás na tubulação de extração de gás. Quando o gás passa pela placa de orifício através da tubulação, a vazão aumentará e uma diferença de pressão será gerada em ambos os lados da placa de orifício. Existe uma relação constante entre a vazão e a diferença de pressão. A vazão do gás na tubulação pode ser calculada pela diferença de pressão. O medidor de vazão de orifício consiste em uma placa aceleradora com uma abertura central adicionada à tubulação de extração de gás, seções verticais de tubo em ambos os lados da placa de orifício e um tubo de pressão. Quando o gás flui através da placa de orifício na tubulação, o feixe de fluxo formará uma contração local. Sob a condição de pressão total constante, a contração aumenta a vazão e reduz a pressão estática, e uma diferença de pressão estática será gerada antes e depois da placa borboleta. Nas mesmas condições de seção transversal do gasoduto, quanto maior a vazão do gás, maior a diferença de pressão gerada, de modo que a vazão do gás pode ser determinada medindo a diferença de pressão. O medidor de vazão de orifício consiste em uma placa de orifício, um bico de pressão e um tubo de aço. Ao estimar a faixa de medição da quantidade de extração de gás e o valor Δh da diferença de pressão da coluna de água, o tamanho do diâmetro do orifício é razoavelmente selecionado. Geralmente, a faixa de medição da diferença de pressão do orifício Δh é 100 ~ 1000Pa.

Parâmetros do produto do medidor de vazão de orifício:

Diâmetro nominal: DN50-DN1000

Pressão nominal: 0,25-20Mpa

Método de tomada de pressão: tomada de pressão de conexão angular, tomada de pressão de flange, etc.

Material do orifício: 1Crl8Ni9Ti etc.

Câmara do anel, material do flange: aço carbono ou aço inoxidável, etc.
