Driver de Motor de Passo Tipo JY-BJ45



     Características:



1, Circuito gerador de pulso de teste embutido, o pulso interno pode ser selecionado para acionar o motor para girar através da chave DIP, e a frequência do pulso interno pode ser ajustada através do potenciômetro lateral.



2, O usuário pode definir micro-passo, estado de meio fluxo, nível de decaimento e pulso de teste interno através da chave DIP.



3, com uma porta de entrada de pulso de driver comum, pode substituir diretamente o driver de controle de pulso.



4, Existem 8 níveis de função de micropasso de pulso, até 64 micropassos;



5, O controle de corrente é suave, preciso e o aquecimento do motor é baixo;



6， Quando o pulso de passo para por mais de 250ms, a corrente do motor é reduzida pela metade (definido via chave DIP);



7, Faixa de tensão: DC20~42V; com funções de proteção contra sobretemperatura, sobrecorrente e subtensão;

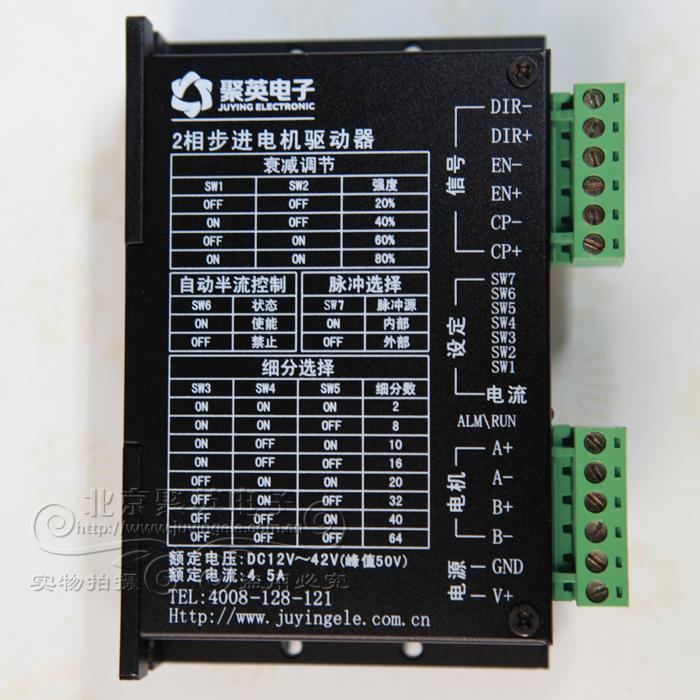

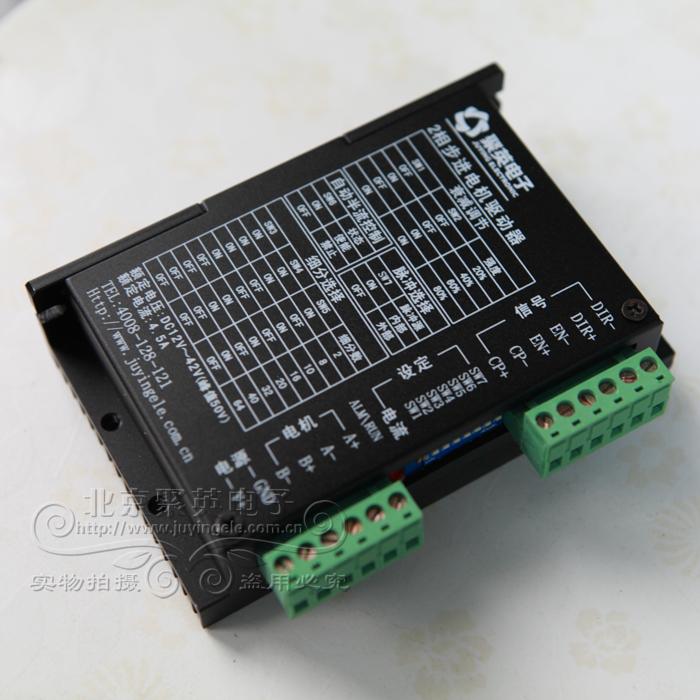

Imagem do Produto:







Descrição da Função do Driver

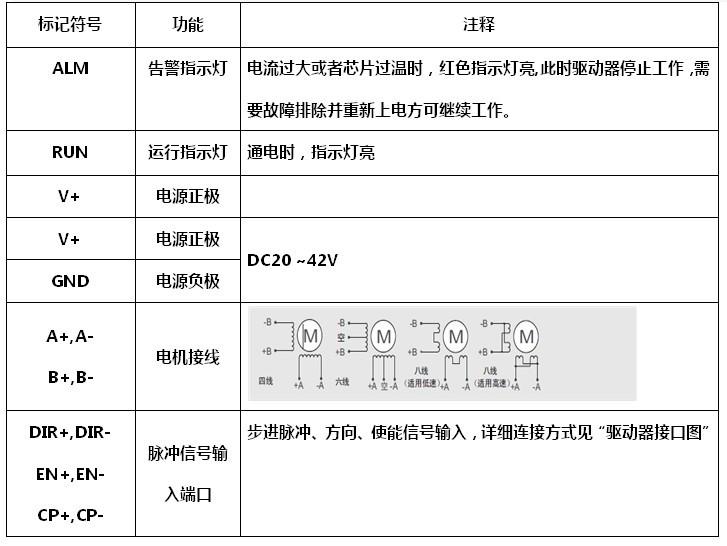

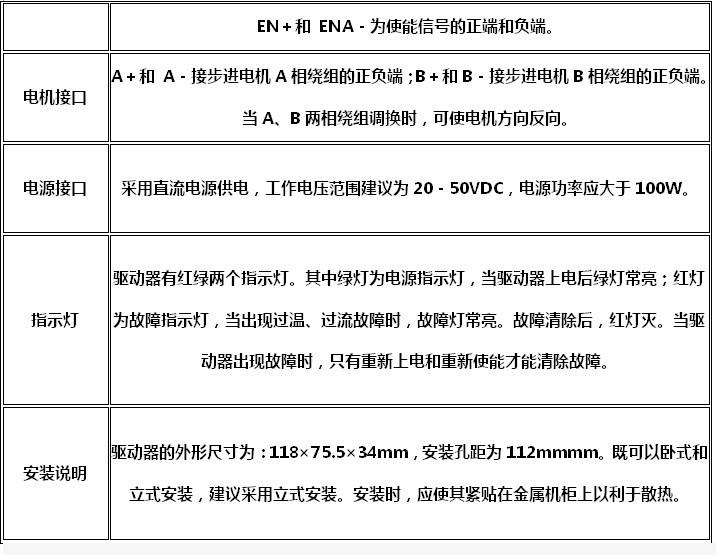

Função do pino indicador





Configuração de chave DIP

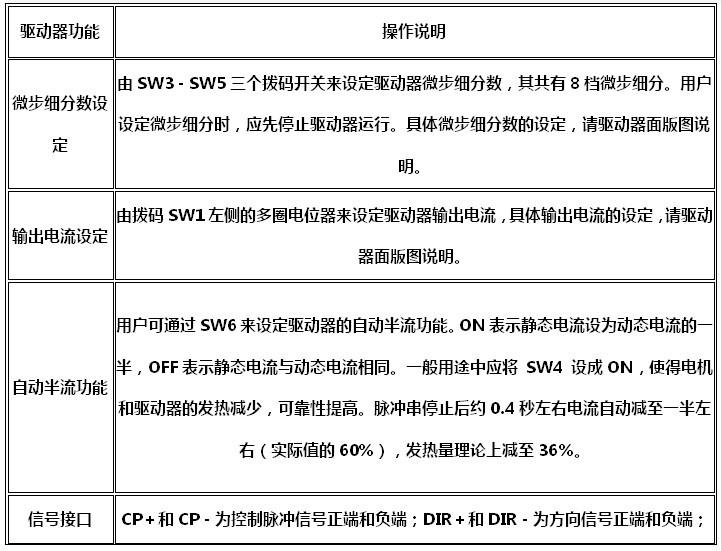

O driver JY-BJ45 usa um interruptor DIP de 7 bits para definir micropassos, seleção de meia corrente, seleção de pulso e ajuste de atenuação.





SW1、SW2：Ajuste de atenuação

SW3、SW4、SW5：Seleção de subdivisão

SW6: Seleção Automática de Semifluxo

SW7：Seleção de Pulso



Configuração de corrente de trabalho



Ajustado pelo potenciômetro multi-voltas no lado esquerdo da chave DIP SW1. No sentido anti-horário para aumentar, no sentido horário para diminuir.



Configuração interna da frequência de pulso



Ajustado através do potenciômetro multivoltas à esquerda. No sentido horário para aumentar, no sentido anti-horário para diminuir.



Configurações de segmento

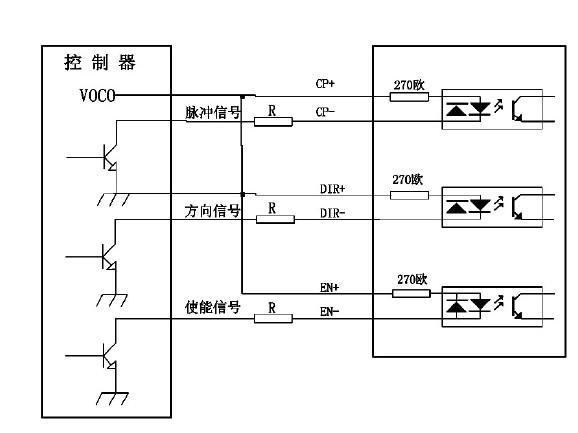

Interface de acionamento







Perceber:

1、VCC é 5V, R é curto-circuitado quando 12V;

2、Quando VCC é 24V, R é um resistor de 2K maior que 1/8W;

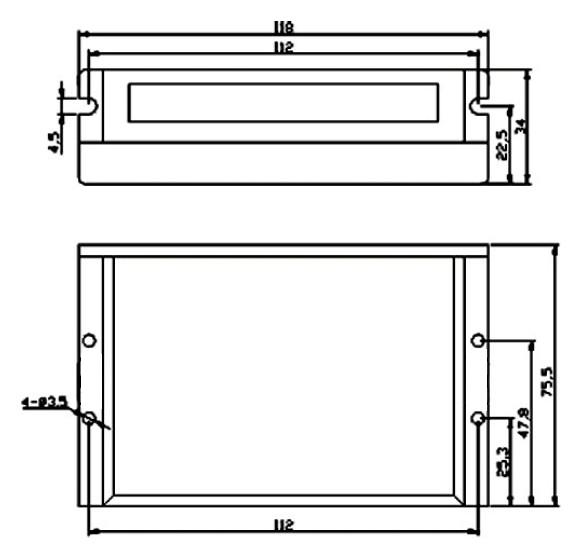

Dimensões de instalação
