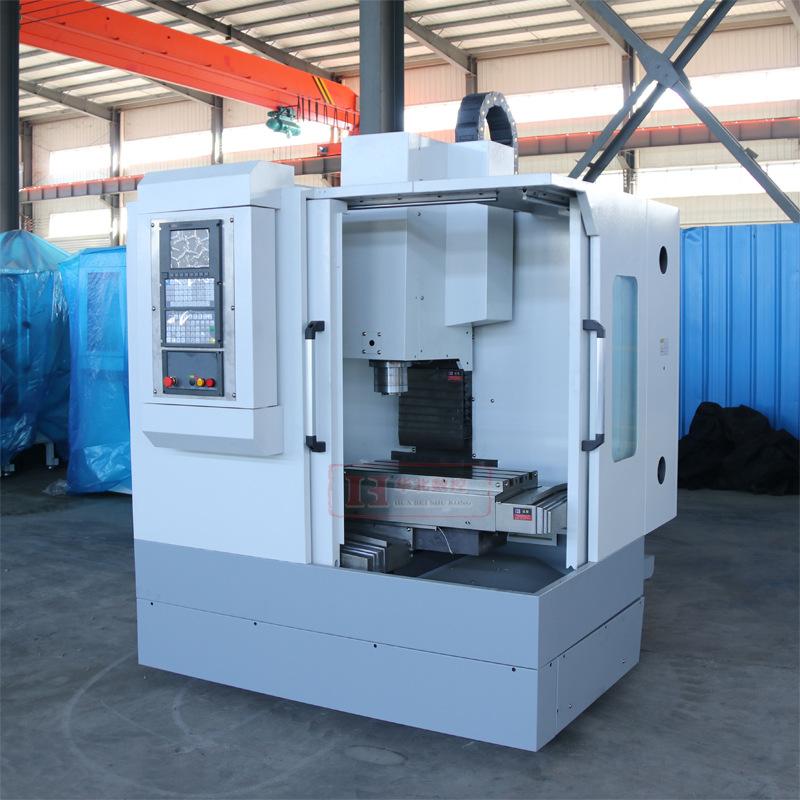

Centro de Processamento Máquina-Ferramenta 530 Fresadora Cnc Vmc530 Pequeno Centro de Usinagem Vertical Fresadora Vertical Cnc Fabricante
Quantidade
Correspondências exatas por um preço menor
Produtos similares a um preço mais baixo
Configuração padrão
Sistema de controle KND1000/GSK980MDi

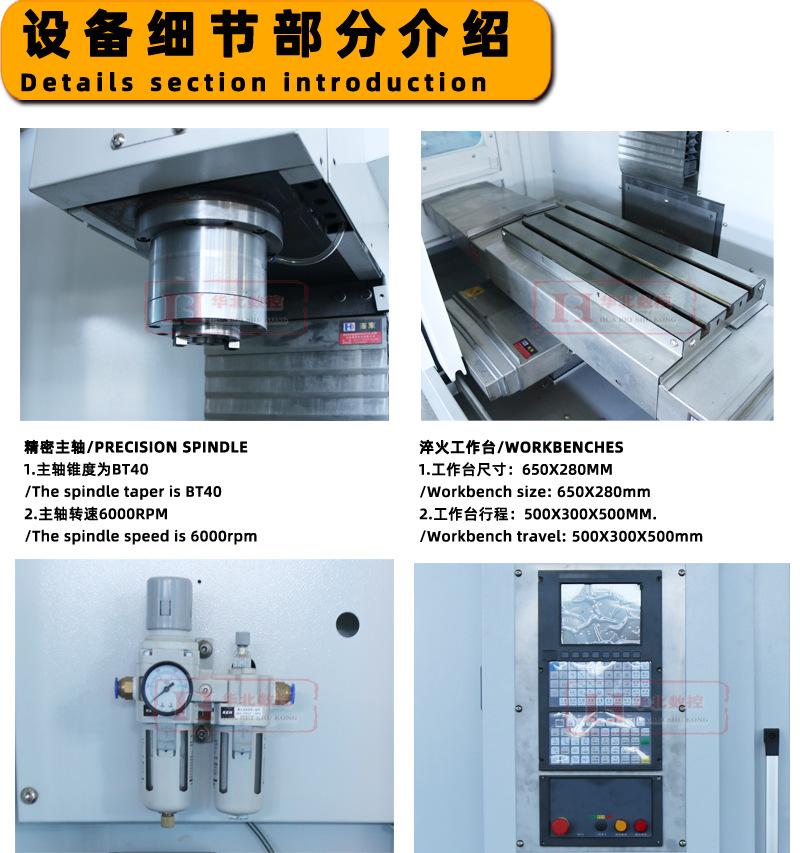

Fuso BT40-6000 rpm

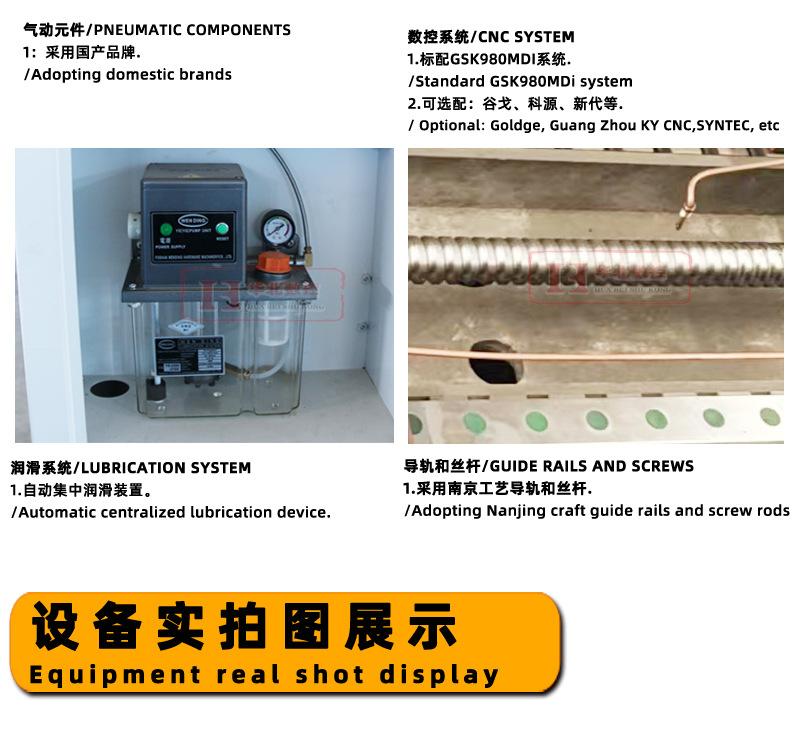

Guia Linear de Rolamento de Esferas de Três Eixos Nanjing Craft
sistema de refrigeração
Sistema de luz
Sistema pneumático
Luz de advertência de três cores
Opcional
Gogo, Keyuan, Nova Geração e outros sistemas
Transportador de cavacos
Magazine de ferramentas BT40-12T
|
Especificação |
Parâmetros técnicos |
unidade |
valores numéricos |
|
bancada de trabalho |
tamanho da mesa de trabalho |
milímetros |
650×280 |
|
|
Peso máximo da carga |
kg |
150 |
|
|
Ranhura em T |
|
3-14×80 |
|
jornada |
Eixo X |
milímetros |
500 |
|
|
Eixo Y |
milímetros |
300 |
|
|
Eixo Z |
milímetros |
500 |
|
|
superfície da mesa para face final do fuso |
milímetros |
100-600 |
|
guia |
Especificações do eixo XYZ |
milímetros |
Rolamentos de esferas 30, 30, 30 |
|
Parafuso de avanço |
Especificações do eixo XYZ |
milímetros |
25、25、25 |
|
Fuso |
Faixa de velocidade do fuso |
rpm |
6.000 |
|
|
Potência do fuso |
Kw |
3.7 |
|
|
Torque do fuso |
N．m |
23,8 |
|
|
Buraco de cone |
|
BT40 |
|
Magazine de ferramentas opcional |
Carrossel de ferramentas tipo braço de ferramenta 12T-BT40 de cobertura total |
Posição do cartão |
12 |
|
Taxa de alimentação |
Taxa de alimentação rápida |
m/min |
X、20Y、20Z：15 |
|
|
taxa de avanço de corte |
m/min |
X、Y、Z：10 |
|
Precisão |
precisão de posicionamento |
milímetros |
Eixo X/Y/Z: ±0,01 mm / 300 mm |
|
|
Repetibilidade |
milímetros |
Eixo X/Y/Z: ±0,01 mm / 300 mm |
|
tamanho |

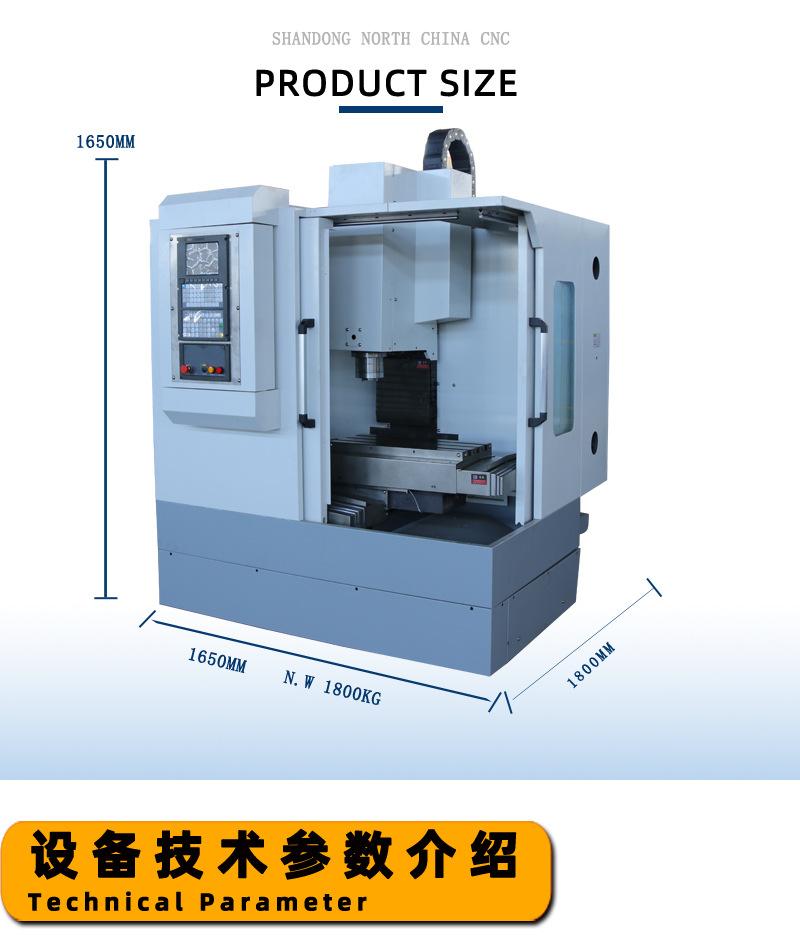

Tamanho da máquina |
milímetros |
1650×1800×2350 |
|
|
|
|
|
|
peso |
Corpo Principal |
Kg |
1800Kg |
|
Potência da máquina-ferramenta |
pressão de ar comprimido |
MPa |
0,6 |
|
|
Consumo de ar comprimido |
L/min |
200 |
|
|
fonte de energia |
CA trifásico 380V, 50/60Hz, 10kVA |
|
