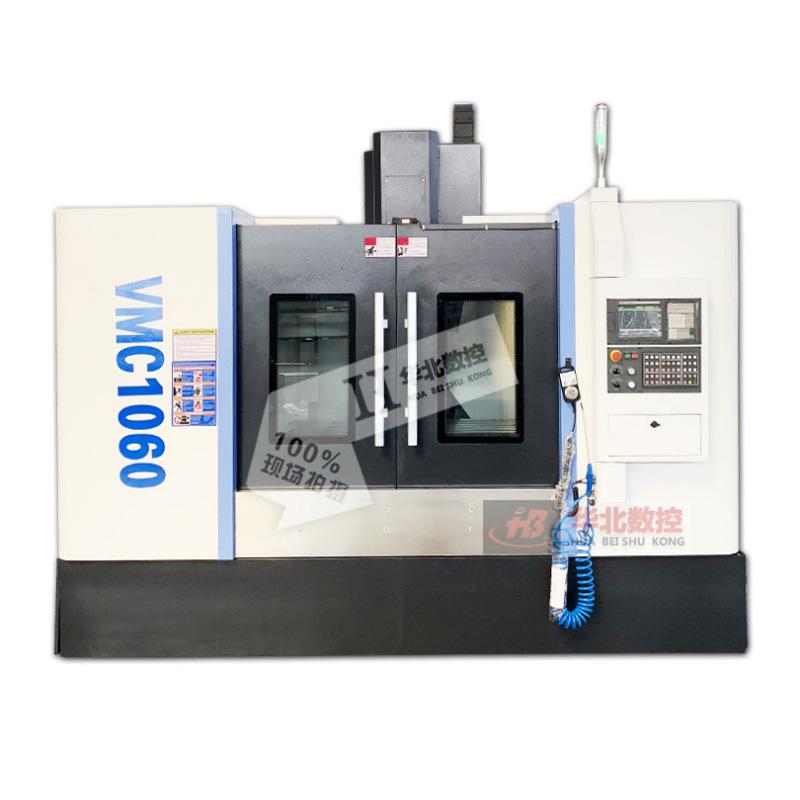

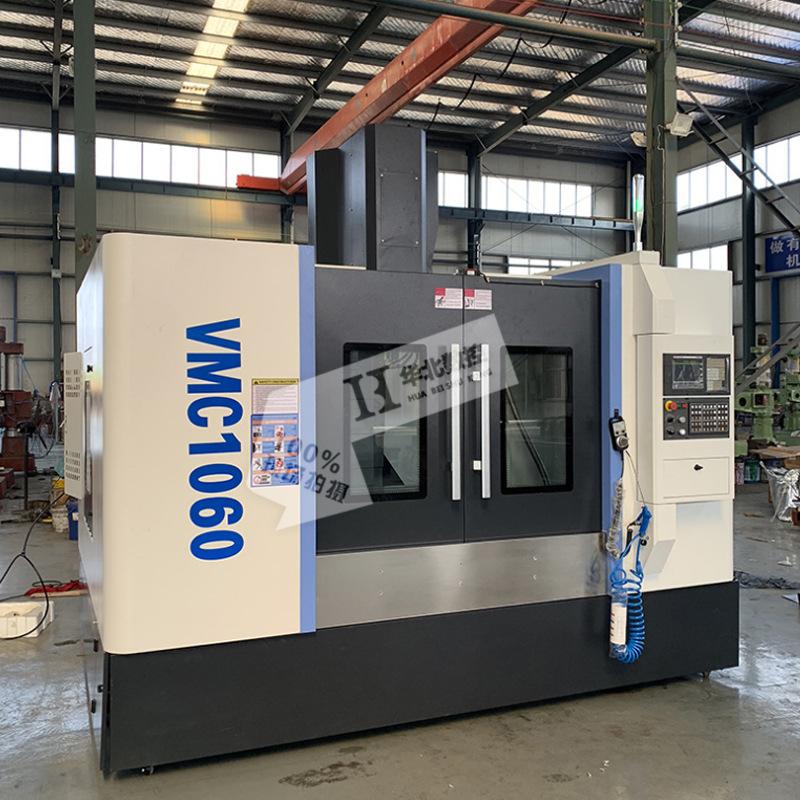

Centro de Maquinagem Vertical VMC1060 Centro de Corte de Metal Máquina-Ferramenta VMC1060 Centro de Maquinagem Vertical

Parâmetros técnicos

especificações

unidade

VMC1060

tamanho da mesa de trabalho

Tamanho da mesa

milímetros

1200 x 600

Viagem à esquerda e à direita

Curso do eixo X

milímetros

1000

Curso dianteiro e traseiro

Curso do eixo Y

milímetros

600

Viagem para cima e para baixo

Curso do eixo Z

milímetros

600

Distância do fuso ao trilho-guia da coluna

Distância entre fuso

centro e superfície da coluna

milímetros

667

Distância da face final do fuso à mesa de trabalho

Distância entre a ponta do fuso

e superfície da mesa

milímetros

100-700

Ranhura em T para bancada

Slot T

5-18*100

Porta-ferramentas de fuso

Conicidade do fuso

milímetros

BT40

Velocidade do fuso

Máx. velocidade do fuso

rpm

8.000

Potência do motor do fuso

Potência do motor principal

kw

11

Servo motor do eixo XYZ

Torque do servo motor do eixo X/Y/Z

Novo México

18/23/23

Método de conexão do motor XYZ

Conexão do motor X/Y/Z

direto

Trilho guia do eixo XYZ

Forma do trilho guia X/Y/Z

Trilho de guia linear de 3 eixos

Carga da bancada

Carga máxima da tabela

kg

600

Capacidade do magazine de ferramentas

Trocador automático de ferramentas

16 tipo sem braço (opcional: tipo de braço 24)

Peso da ferramenta

Peso máximo da ferramenta

kg

8

Comprimento da ferramenta

Máx. comprimento da ferramenta

milímetros

250/350

Diâmetro da ferramenta

Máx. diâmetro da ferramenta

milímetros

100(Adjacente)/150(Separado)

Velocidade de movimento rápido XYZ

Avanço rápido do eixo X/Y/Z

M/min

24/24/20

taxa de avanço de corte

Velocidade de alimentação de corte

M/min

10

Precisão de posicionamento XYZ

Precisão de posição

milímetros

±0,005

Precisão de posicionamento de repetição XYZ

Precisão de posicionamento repetido

milímetros

±0,003

Dimensões da máquina

Dimensão da máquina

milímetros

3340x2800x2700

Peso da máquina

Peso da máquina

kg

700

1

KND-1000

11

Fuso de 8000rpm

2

Revista de facas de 16 peças

12

Sistema centralizado de lubrificação de alimentação automática

3

Dispositivo de coleta independente de óleo lubrificante de três eixos

13

Proteção total (superfície superior)

4

Lâmpada de trabalho para iluminação de máquinas-ferramenta

14

Luz de advertência de três cores

5

Ar limpo do cone do eixo

15

Volante separado

6

Limpando a pistola de ar

16

Interface RS232

7

Sistema de fluido de chip

17

Ranhura de armazenamento de chips

8

Tela de 8,4”

18

Conicidade do fuso: BT40 7/24

9

Servo Transformador

19

Trocador de calor de gabinete elétrico

10

Almofadas de fundação e parafusos de ajuste

20

Documentos técnicos aleatórios

número de série

nome

unidade

quantidade

1

Porta-ferramentas de mandril de mola

peças

1

2

anel de retenção

definir

1

3

Rebite

peças

1

4

chave Allen

definir

1

5

Chave de fenda

peças

1

6

Chave de fenda cruzada

peças

1

7

Instruções Mecânicas

compartilhar

1

8

Certificado de conformidade

compartilhar

1

9

Lista de embalagem

compartilhar

1

10

Instruções Elétricas

compartilhar

1

11

Manual de operação KND

compartilhar

1

12

Manual de parâmetros KND

compartilhar

1

7

Manual de manutenção KND

compartilhar

1
