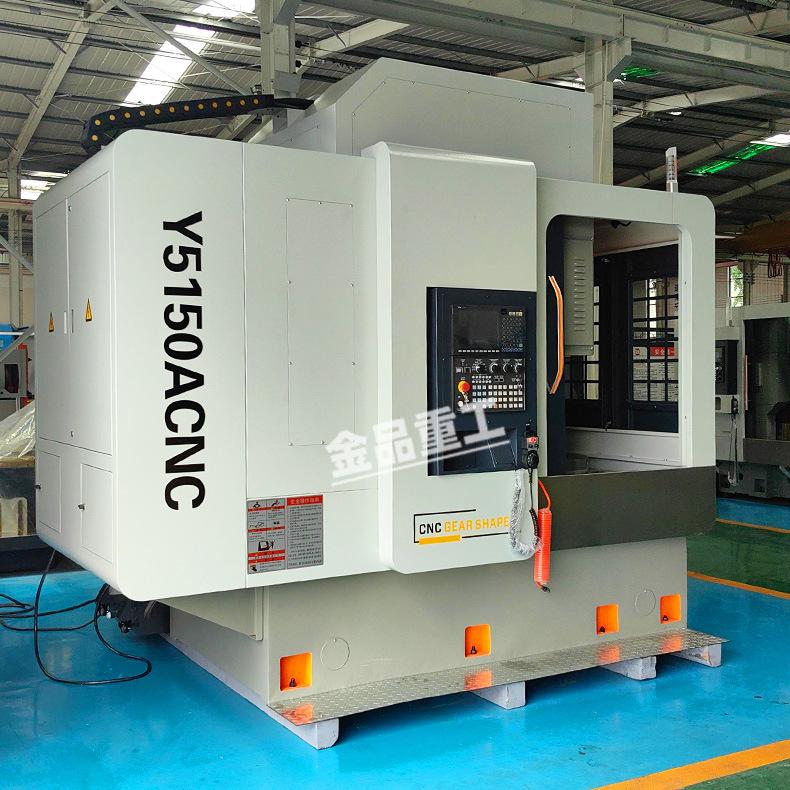

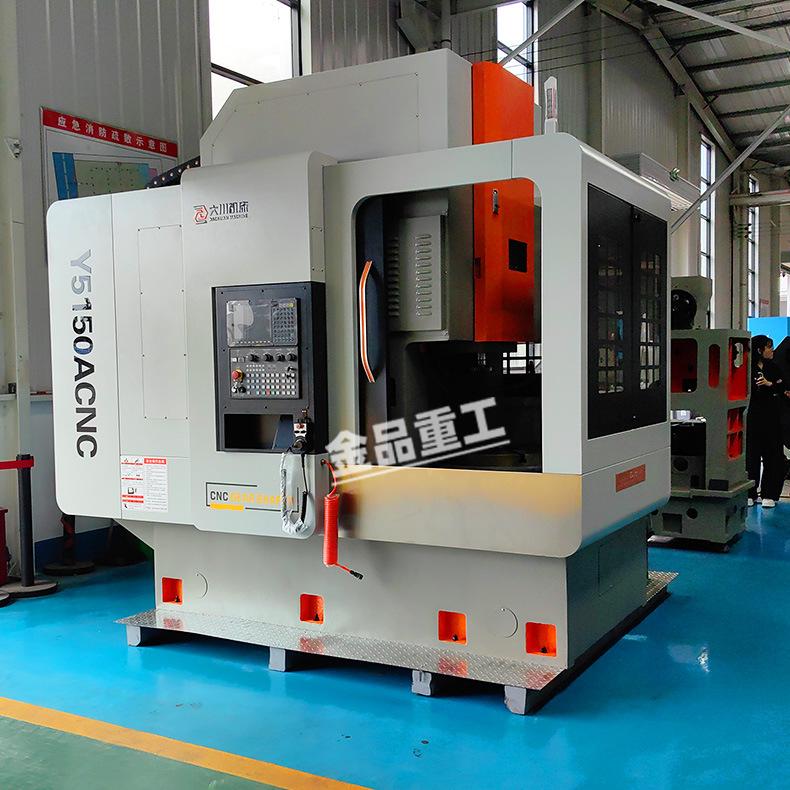

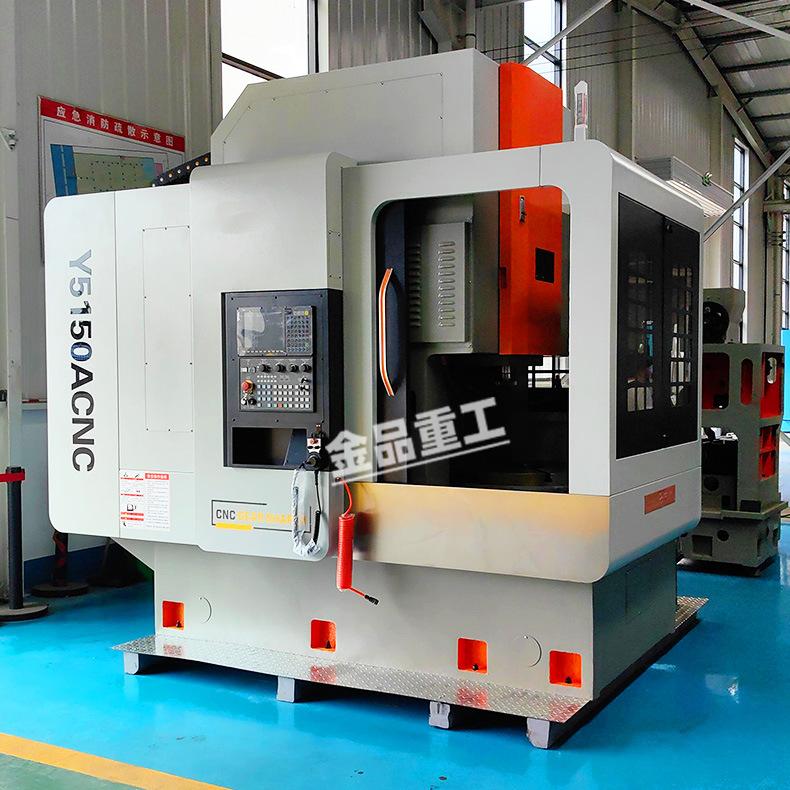

Exportação da Fresadora de Engrenagens Yk5150A, Equipamento Totalmente CNC para Processamento de Engrenagens, Processamento de Engrenagens Internas CNC de Alta Velocidade de Quatro Eixos

YK5150A

YK5150A-A

Módulo máximo de processamento    Módulo Máximoe de Trabalho

milímetros

8

8

Diâmetro máximo de processamento

Diâmetro Máximo de Wook

engrenagem externaExterno

milímetros

500

500

Engrenagem internainterno

milímetros

500+d(diâmetro do cortador)

(cortador diâmetro)

500+d(diâmetro do cortador)

(diâmetro do cortador)

Largura máxima do dente de usinagem     Largura Máxima da Face

milímetros

110

170

Comprimento máximo do cursoComprimento Máximo da Ferramenta de CorteAcidente Vascular Cerebral

milímetros

130

200

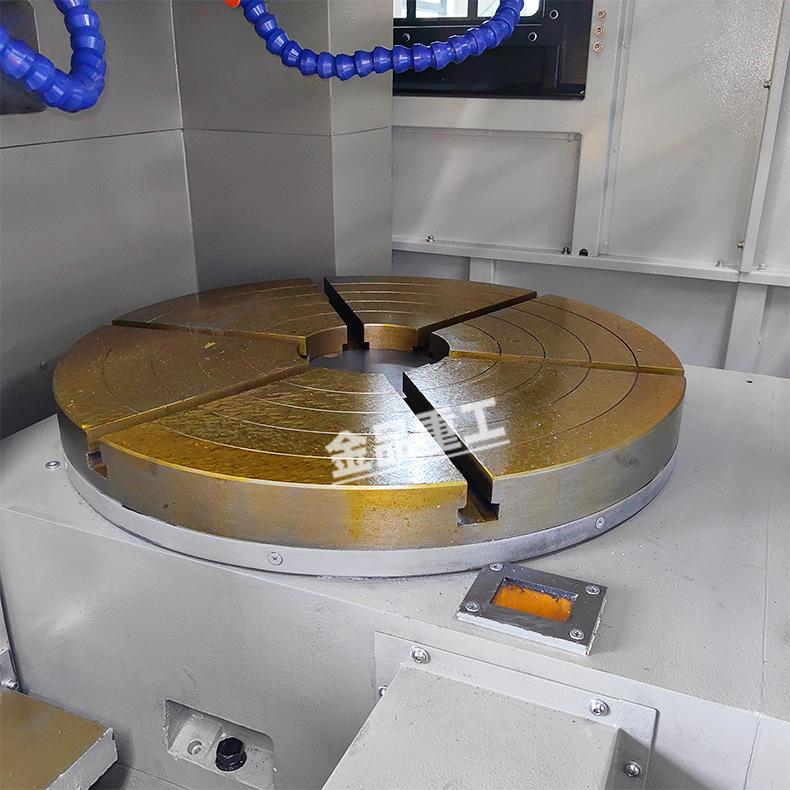

Diâmetro da superfície da bancadaDiâmetro da Mesa de TrabalhoSuperfície

milímetros

550

550

Abertura da bancadaDiâmetro da ObraBuraco Capaz

milímetros

Φ120

Φ120

Número de cursos da ferramenta(Sem passos)

Número de Cortador AVC Por Minuto(Sem Degraus)

str/min

60~700

40~400

Quantidade de ajuste da posição do curso da ferramenta de engrenagem

Ajustando a Quantidade de Cursoº

milímetros

10~40

(Comprimento do curso dentro de 90 pode ser alcançado)

(possível quando o AVC

comprimento é dentro de (90 mm)

10~40

(Comprimento do curso dentro de 90 pode ser alcançado) (possível quando o AVC comprimento é dentro de (90 mm)

Distância do eixo do fuso da fresadora ao eixo do fuso da peça de trabalho

Distância entre Eixos da Ferramenta de Corte e da Peçak Fusos

milímetros

0~340

0~340

Distância da face de apoio da fresa de pinhão à superfície da mesa

Distância entre a Superfície de Apoio deCortador e Superfície da Mesa de Trabalho

milímetros

105~245

270~485

Diâmetro do munhão de instalação da fresa de conformação de engrenagens

Diâmetro da Montagemg diário de cortador

milímetros

31.743

31.743

fresa fresadora de engrenagens deixe a quantidade de ferramentaValor de Cortador Aliviando

milímetros

≥0,5

≥0,5

O recuo do porta-ferramenta inclinado

Quantidade de Relieves de Cortador Angularng

milímetros

±30

±30

diâmetro do eixo da fresa de engrenagens       Diâmetro da FresadoraFuso

milímetros

φ90

φ90

avanço circunferencial da fresadora de engrenagens(Infinitamente Variável) Uso Normal (Cálculo de Fresa de Chavetamentodiâmetro meio100) Alimentador Rotativo Por AVC de Cortador(Passomenos),

Operação Normal(diâmetro calculado de cortador φ100)

mm/str

0.01~2.5

0.01~2.5

taxa de avanço radial da fresa de engrenagens(Infinitamente Variável) Uso Normal

RadAlimentação por Avanço por Curso da Fresadora (Stepless),Operação Normaln

mm/str

0,001～0,25

0.001~0.25

Pode configurar o ângulo da calha espiral

Ângulo da Guia Helicoidal paraser Montado

≤±35°

≤±35°

potência do motor principal       Potência do motor principal

kw

11(Frequência Variável)

(Freqüência variável)

11(Frequência Variável)

(Freqüência variável)

Potência total da máquina       Potência Total da Máquina

kw

25

25

Dimensões da máquina-ferramenta(comprimento×largura×altura)Geral Dimensões(C×L×A)

milímetros

2255×1370×2360

2255×1370×2650

Peso da máquina         Peso da Máquina

t

12

13
