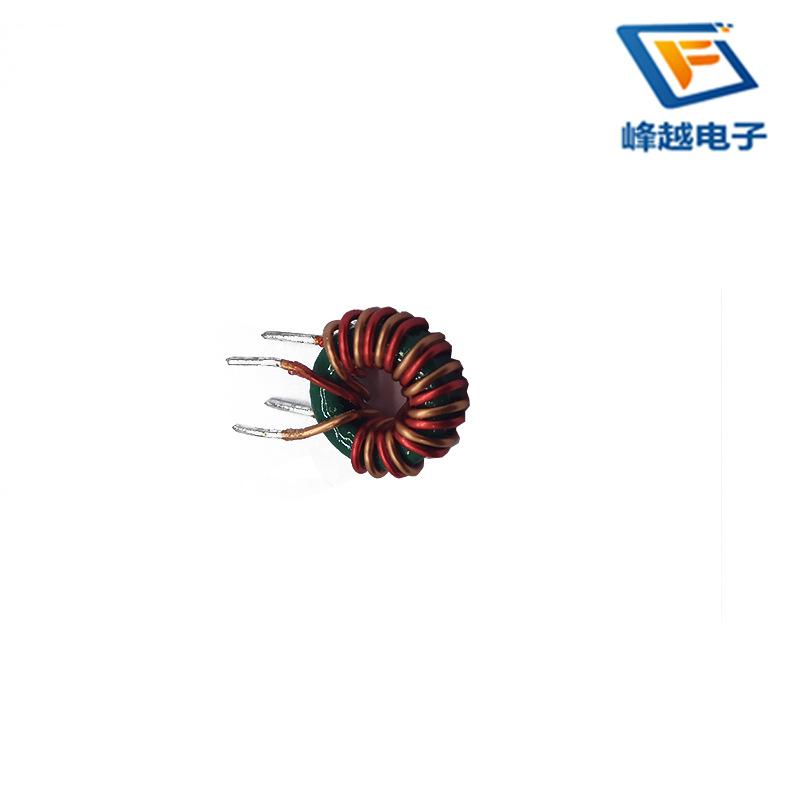

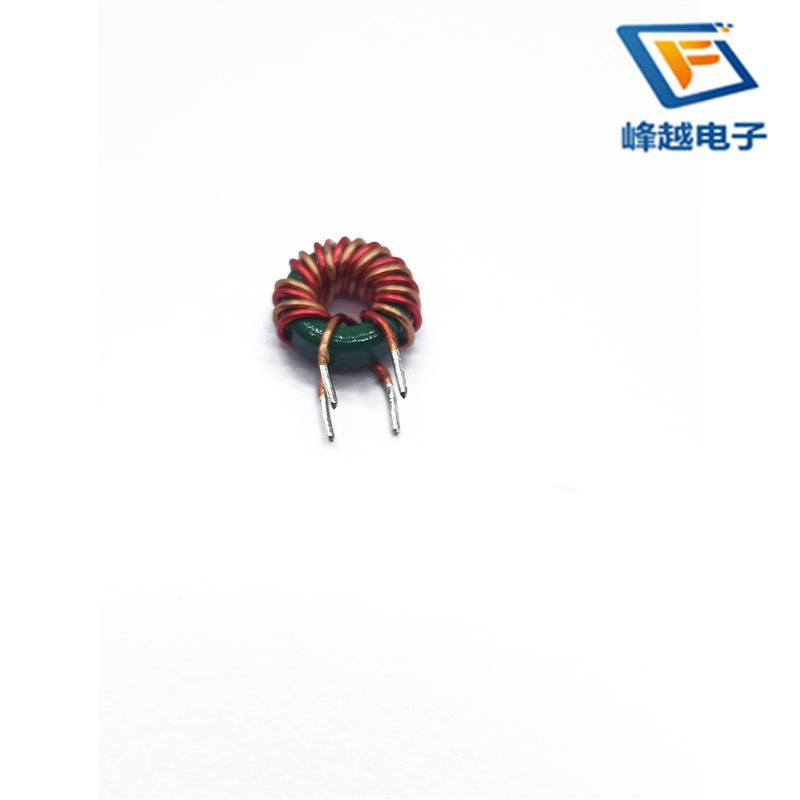

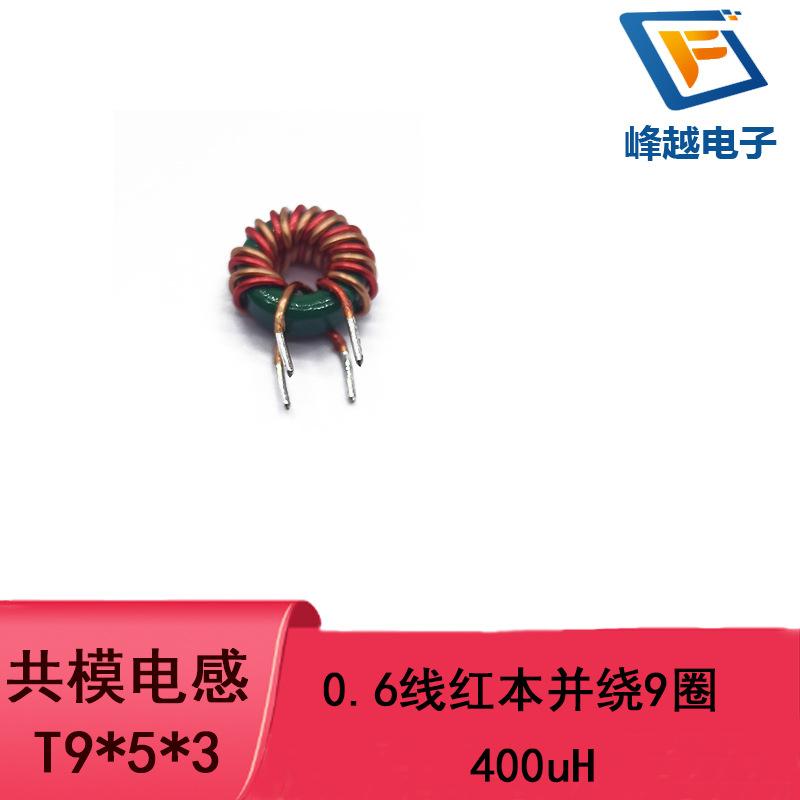

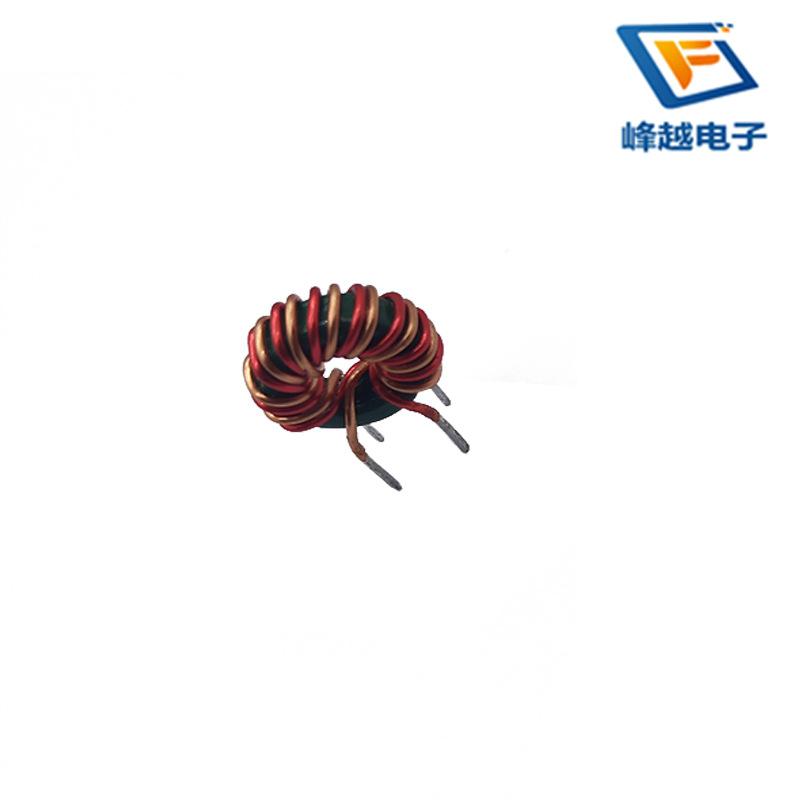

Indutor de modo comum toroidal T9 * 5*3 0,6 fio vermelho e enrolado 9 voltas 4A 400uH bobina indutora de anel magnético de fábrica

Anel magnético: Como o nome sugere, é um condutor magnético em forma de anel. O anel magnético é um componente anti-interferência comumente usado em circuitos eletrônicos e tem um bom efeito de supressão sobre ruído de alta frequência.

Para produção.

Método de teste
1. A aparência do anel magnético pode ser verificada visualmente em condições normais de iluminação.
2. As dimensões do anel magnético são inspecionadas sob condições normais de iluminação usando um paquímetro com uma precisão de 0,02 mm.
3. O fator abrangente do anel magnético é medido pelo "classificador de anel magnético CF-3A", e a corrente de excitação é definida para 2,5A e a frequência é 40KHz.
4. A indutância das quatro espiras do anel magnético é medida a uma frequência de 1 KHz usando a "ponte digital LCR YD2810D".
5. A força eletromotriz induzida do anel magnético é medida sob condições especificadas usando a "fonte de energia de alta frequência UI100" e o "sistema de análise dinâmica de materiais magnéticos UI9720".

quantidade.
6. O ponto de Curie do anel magnético é medido usando a "ponte digital LCR YD2810D" e um forno de precisão.
