Sensor de Rasgo de Mina GVD300 Instalação e Comissionamento Dispositivo de Proteção Abrangente para Transportador de Correia

Âmbito de aplicação:

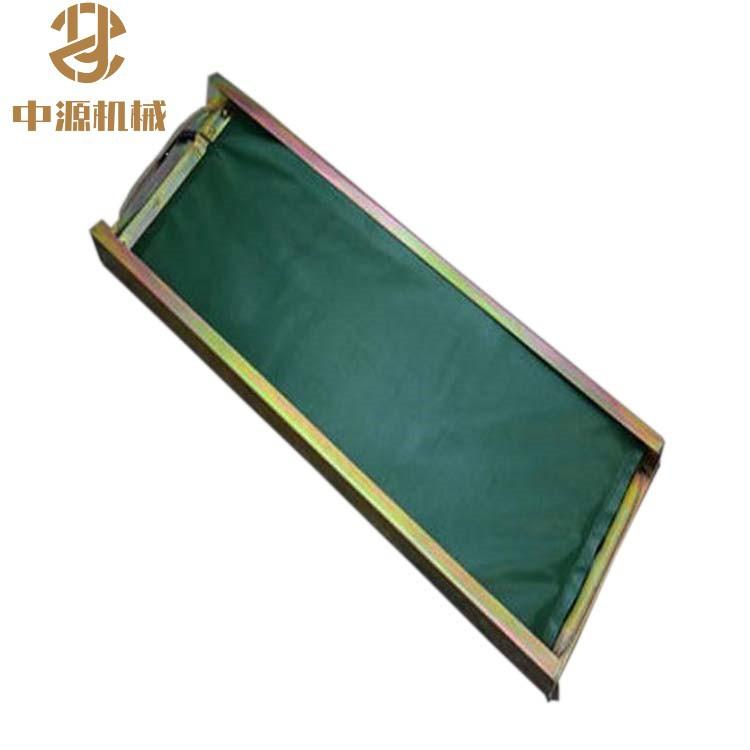

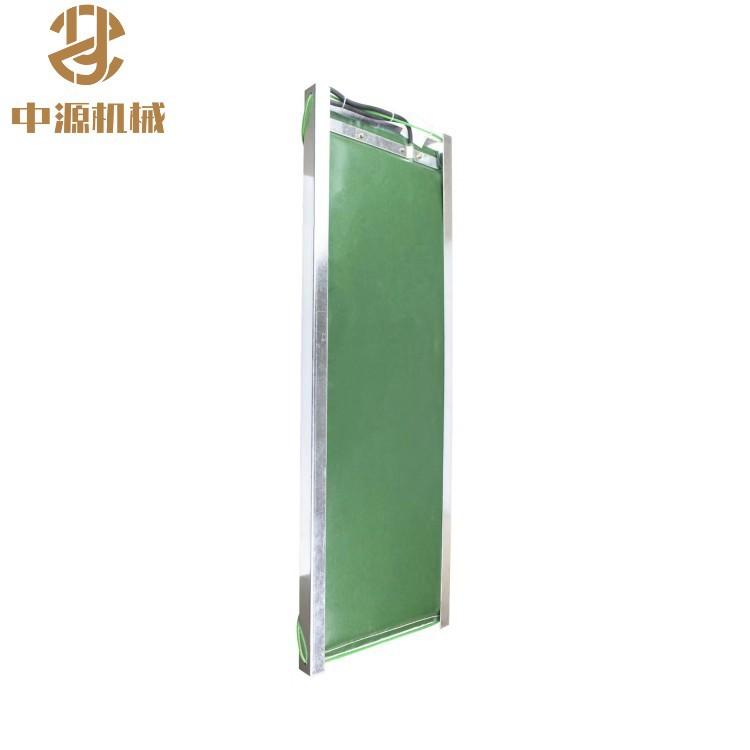

GVD20(Modelo OriginalKGV-1Tipo) O sensor de rasgo é intrinsecamente seguro e usa um princípio sensível à pressão. Quando a correia rasga longitudinalmente, há1200grama material vaza em100Cm²Quando a áreaKHP159-ZA máquina principal do dispositivo de proteção integrado do transportador de correia corta a fonte de alimentação do transportador de correia,Implementar proteção de fita para evitar que o acidente se agrave.

Os principais parâmetros técnicos:

1, Capacidade de contato:CC12V/0,5A。

2、Sinal de saída: Contato passivo normalmente aberto:1certo.

3、Força de ação: Quando a força de ação atinge(20±5)Kg/m2Quando há pressão, os dois terminais de saída do sensor são conectados.

4、Desempenho de ação: Quando o sensor é submetido a uma força de ação não inferior à força de ação, os dois terminais de saída do sensor são conectados; quando a força de ação é removida, os dois terminais de saída do sensor são desconectados,Sua resistência de contato em circuito aberto é menor que100KΩ。

Princípio de ação:

Utilizando o princípio da indução eletromagnética, o receptor recebe o sinal de pulso eletromagnético gerado pelo gerador através da bobina sensora. Quando a correia transportadora sofre rasgo longitudinal, a bobina sensora é cortada, e o receptor não receberá o sinal de pulso eletromagnético, gerando assim um sinal de rasgo longitudinal da correia transportadora, que por sua vez aciona um sinal de alarme e causa a parada da transportadora.

Condições do ambiente operacional:

Temperatura ambiente:-10℃~+40℃, altitudealtura：≤2000m；

Umidade relativa média do ar circundante:≤95(+25℃）；

Pressão atmosférica:80KPa~106KPa；

em um ambiente de poeira de carvão;

Em locais livres de vibração e impacto.
