Sensor ABS Carcaça Resistente a Solvente Acessórios de Precisão Design de Molde Shenzhen Processamento por Moldagem por Injeção Desmoldagem Automática Personalizada

Moldagem por injeção de peças de precisão para sensores

Processo de fabricação de moldes: Fresagem CNC, Usinagem CNC, EDM/corte a fio

Processo de Fabricação de Peças: Moldagem por Injeção de Plástico

Material do molde: aço 718H

Material da peça: ABS resistente a produtos químicos

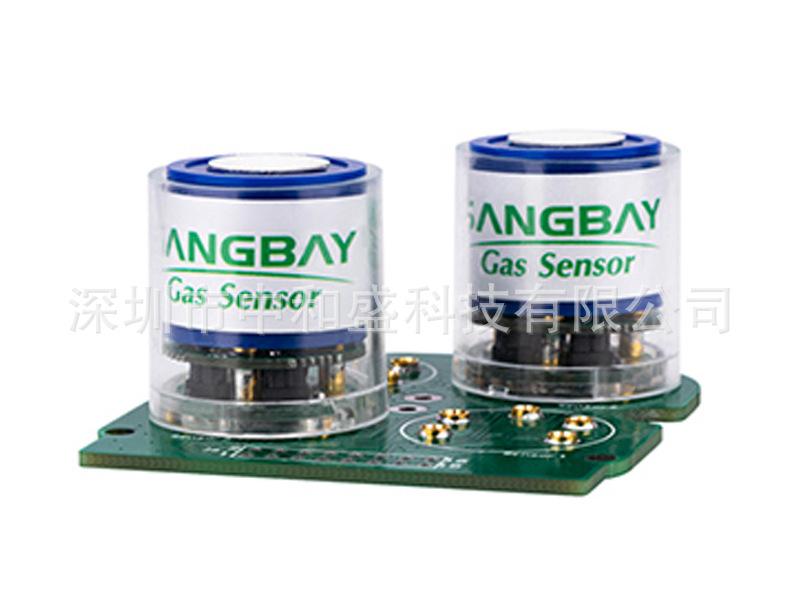

Este cliente é um cliente de Xangai. Eles são especializados na pesquisa e desenvolvimento e produção de vários sensores que são mais adequados para empresas manufatureiras chinesas, como casa inteligente, ambiente atmosférico, proteção contra incêndio, saúde pública, petroquímica, etc.

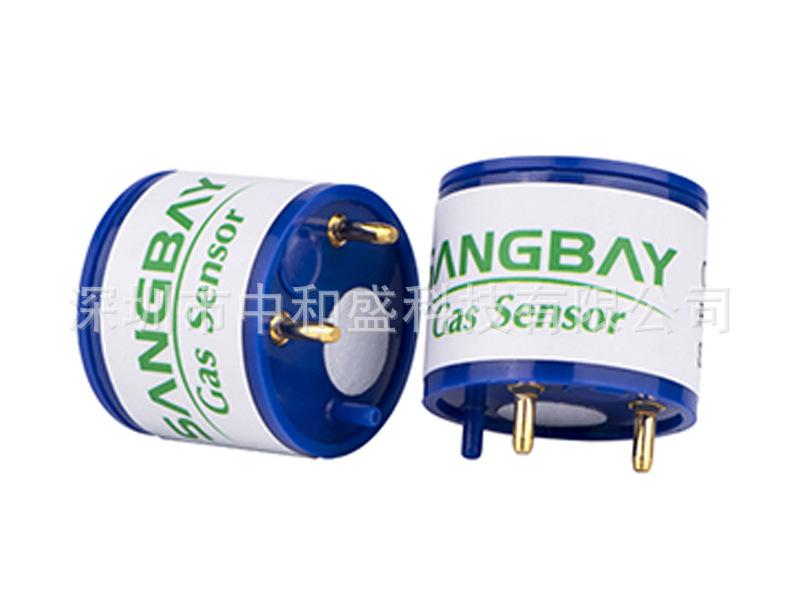

O tipo de projeto pelo qual os clientes nos procuram é principalmente sensores eletroquímicos, então os requisitos para materiais plásticos são bastante especiais.

Descrição do Projeto

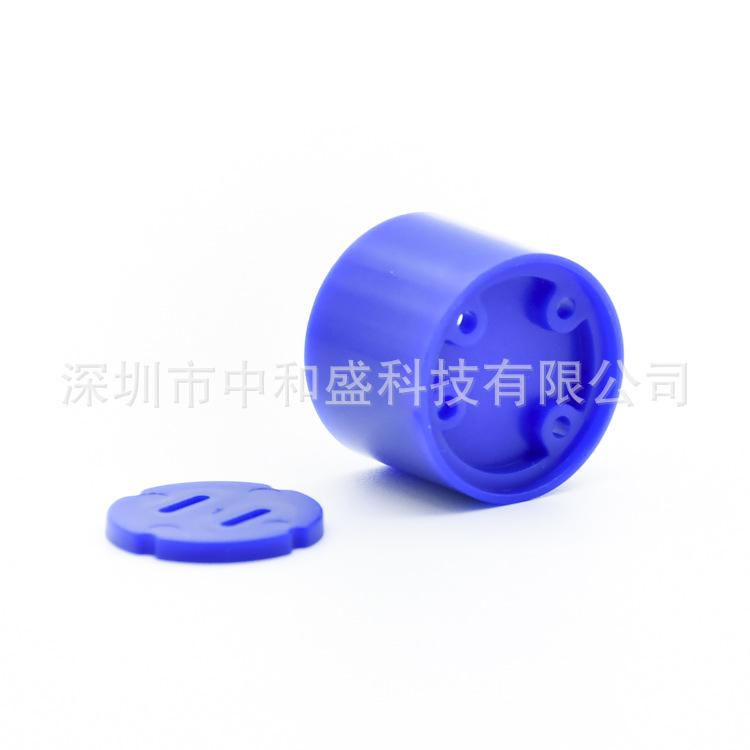

A equipe precisa de ajuda para fabricar um alojamento de sensor para detectar com precisão as concentrações de gases ambientais. Para garantir que a equipe receba peças perfeitas, devemos atender às seguintes especificações de design e engenharia:

*Plástico especial de alta qualidade: ABS resistente a produtos químicos

◆Tolerância de alta precisão: ±0,02mm

◆Estabilidade em alta temperatura

◆Robusto e durável

◆Soldagem ultrassônica para montagem de produtos

*Longa vida útil do molde

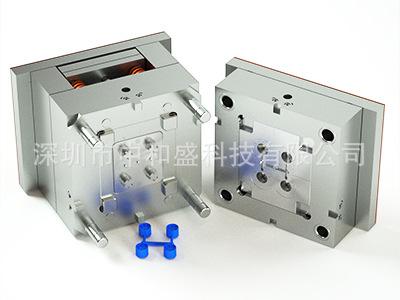

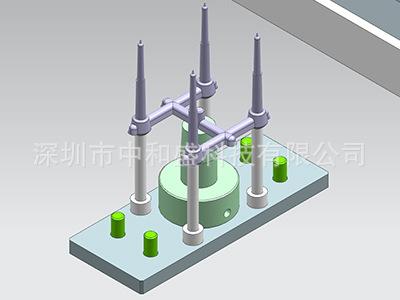

Revisão de Design de Fabricação

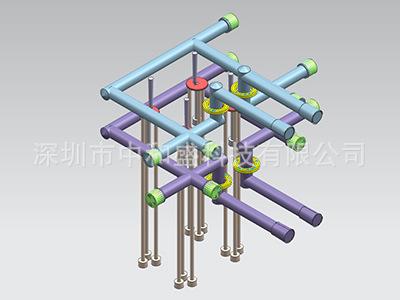

Número de cavidades, canal de injeção do molde, ponto de injeção, etc.

Desafie tolerâncias de alta precisão

Este um acessório de plástico para sensor relativamente preciso, e tem requisitos relativamente altos para estabilidade dimensional.

Desafio: A maioria dos componentes do produto requer uma tolerância de ±0,02mm.

Motivo: Apenas padrões precisos podem garantir sua hermeticidade e impermeabilidade, assegurando que os componentes eletrônicos e os líquidos internos não sejam afetados pelo mundo exterior.

Solução: Durante a moldagem por injeção, as dimensões das peças plásticas dependem de muitas variáveis. Fatores que afetam as dimensões das peças plásticas incluem: material, desempenho, design, máquina e processo de produção.

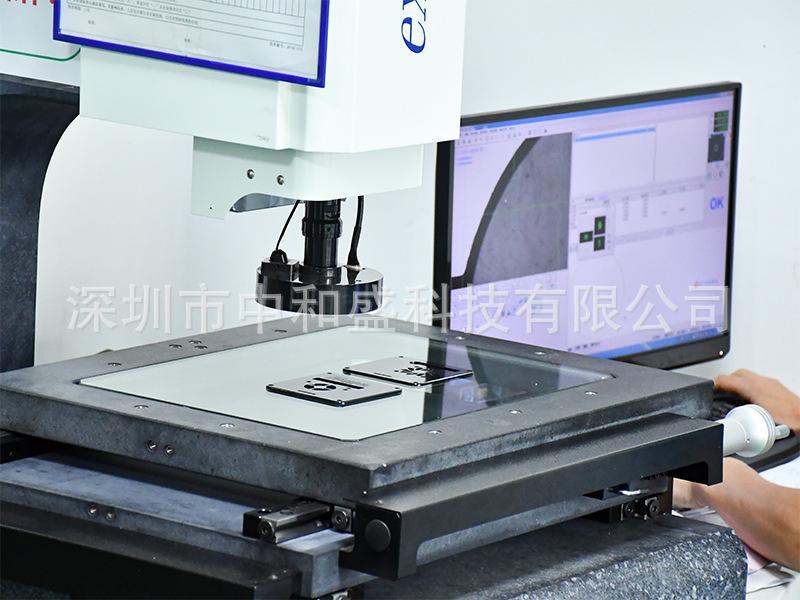

Durante a produção do primeiro lote de amostras, temos nosso próprio departamento de controle de qualidade, que verificará dimensões, aparência, pontos de injeção, etc. Ao mesmo tempo, temos equipamentos de teste avançados, o testador Zeiss CMM, para medir com precisão as dimensões dos produtos.

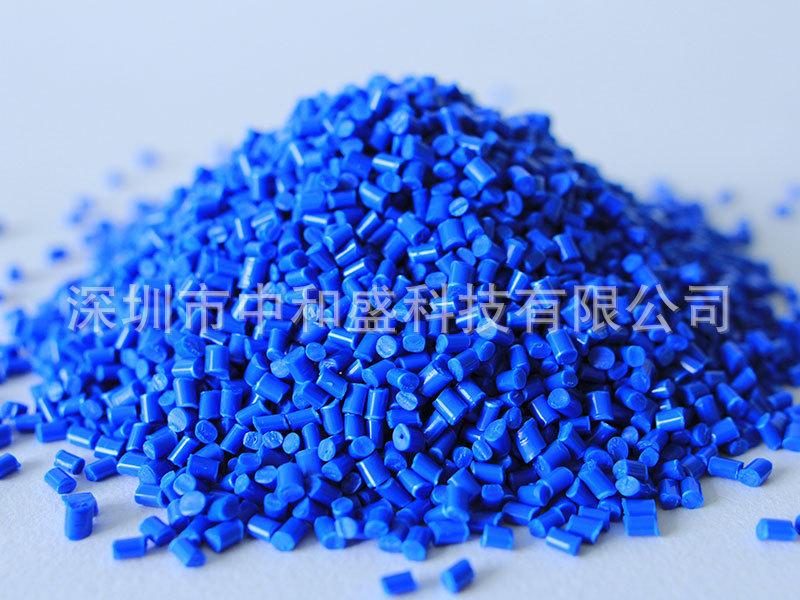

Selecionar material

Uma das decisões mais importantes antes de fabricar um produto é escolher o material certo.

Este produto é um sensor eletroquímico, e a base do produto precisa entrar em contato com a placa de circuito, por isso um material ABS resistente a produtos químicos é selecionado. Possui boa resistência química ao stress cracking ambiental e é solúvel em solventes químicos como o ABS.

Processo de soldagem ultrassônica

A soldagem ultrassônica é um processo industrial no qual vibrações de ondas sonoras ultrassônicas de alta frequência são aplicadas localmente a peças de trabalho mantidas juntas sob pressão para produzir uma solda no estado sólido.Geralmente usado para plásticos e metais, especialmente para unir materiais diferentes.

Usamos uma máquina ultrassônica para soldar os pinos de cobre à base do produto para evitar que pó ou líquido químico vaze para dentro do sensor.

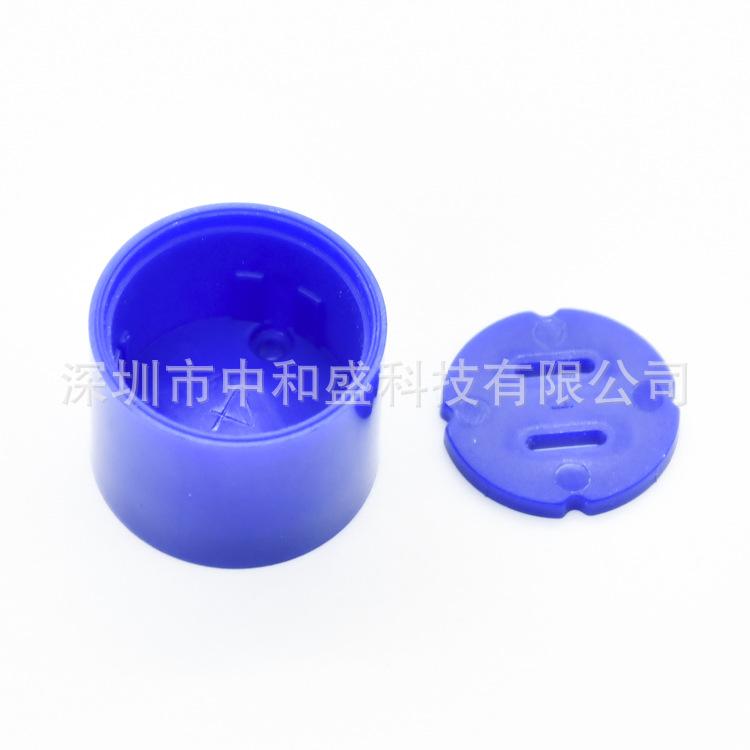

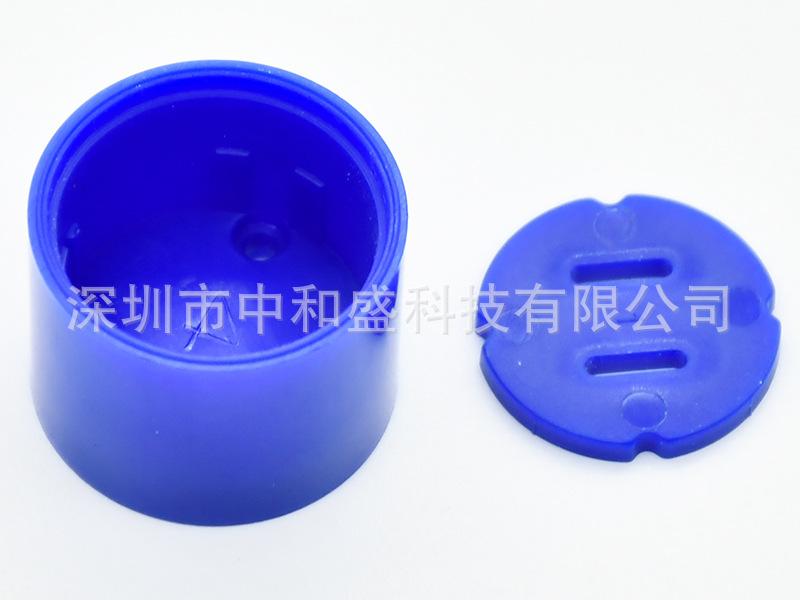

Produto final

Este é um exemplo muito bom, produtos diferentes são usados em ambientes diferentes, devemos escolher os aços para moldes e materiais plásticos correspondentes.Também realizamos diferentes tipos de projetos, materiais à prova de fogo, materiais resistentes a UV, etc.
