Tanque Medidor Pasteur em Estoque Guohua Inteligente Possui uma Linha Completa de Tipos Tanque Pasteur de Aço Inoxidável 304

Calha ParshallO protótipo do medidor Parshall é o medidor Venturi, sendo que este último foi realizado pela primeira vez por VM.Cone no Colorado, EUA, em 1915. Em 1922, FLParshall fez uma mudança fundamental e produziu o medidor Parshall, que é agora comumente usado. Posteriormente, os experimentos hidráulicos foram repetidos muitas vezes, e vários medidores com tamanhos variando de 1 polegada a 50 polegadas foram produzidos. O nome do medidor Parshall foi dado pela Sociedade Americana de Engenharia Civil em 1929. Desde então, muitos países como o Reino Unido, Suíça, Itália, Índia, Argentina, etc., também propuseram vários tipos de projetos de medidores Venturi e realizaram experimentos, mas o medidor Parshall ainda é o medidor mais popular entre os medidores Venturi.

Medidores de vazão em canal aberto comuns para medir esgoto na indústria e em serviços públicos podem ser aproximadamente divididos em método de vertedouro e método de canaleta, de acordo com o princípio de medição. Características dos medidores de vazão por vertedouro: estrutura simples, instalação conveniente, boa precisão e confiabilidade de medição; mas devido à perda de carga, o jusante precisa ser relativamente desobstruído. Existem várias formas de canaletas comumente usadas para medidores de vazão por canaleta. A mais comum é a canaleta Parshall (referida como canaleta P), instalada em canais abertos retangulares.

Vantagens do canal Parshall：É quase insensível a mudanças nas condições, como a rugosidade da parede do tubo, e a variação a longo prazo do valor medido é pequena; a perda de carga do canal Parshall é relativamente pequena entre os medidores de vazão em conduto não totalmente preenchido e, mesmo que haja substâncias sólidas na água, elas dificilmente se depositarão, a influência da velocidade do fluxo é pequena e a influência no nível da água no lado a jusante é relativamente pequena;

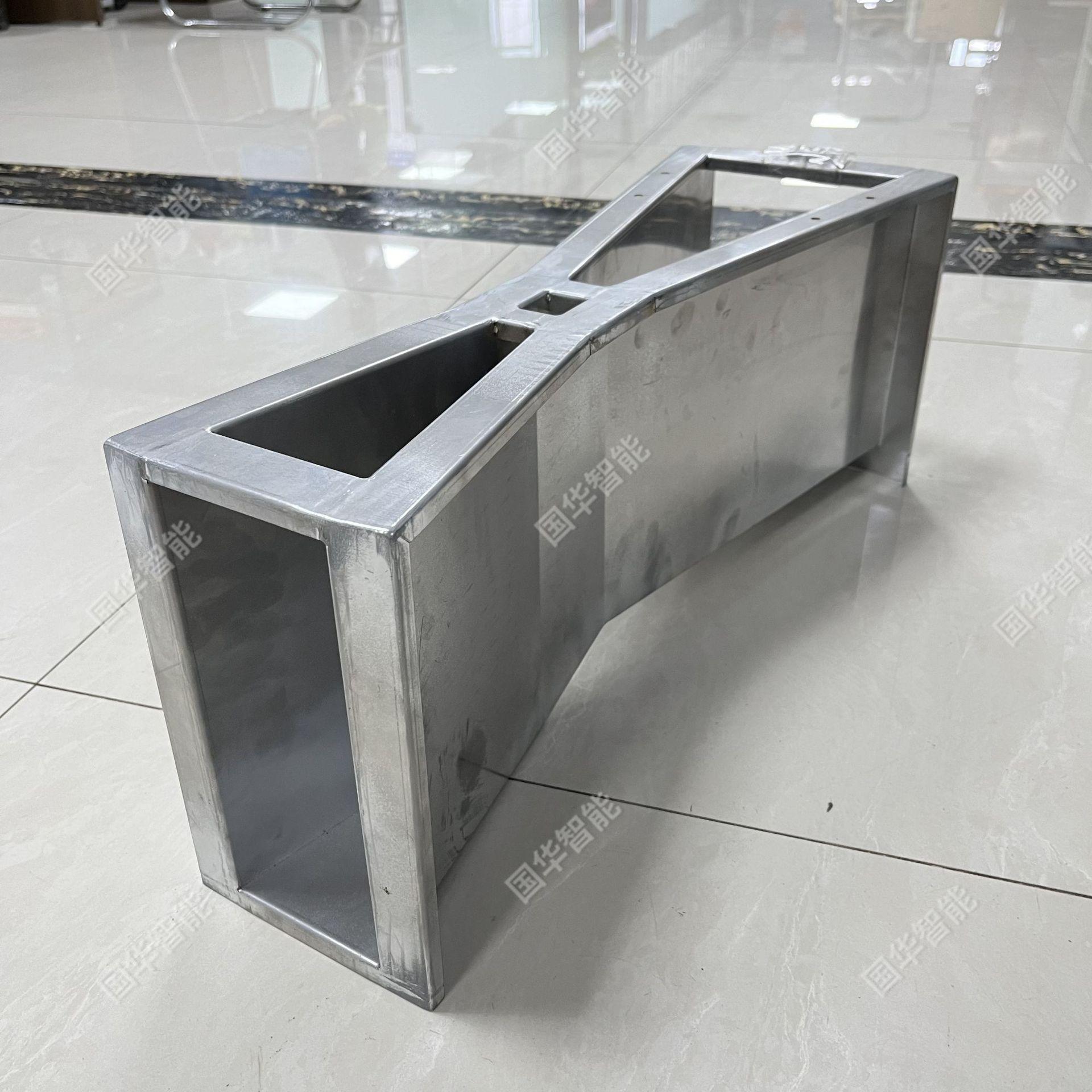

Estrutura de calha Parshall

A dimensão de identificação do canal Parshall é a largura da garganta "b". Primeiro, de acordo com o fluxo máximo exigido pela aplicação, encontre a largura da garganta do canal Parshall apropriada "b" no "Apêndice 1 Fórmula de nível de água-fluxo do canal Parshall". Em seguida, encontre outras dimensões do canal Parshall correspondentes à largura da garganta igual a "b" no "Apêndice 2, Dimensões de construção do canal Parshall". Como "L", "N", "B1", "L1" e assim por diante.

Os materiais do cocho Parshall incluem plásticos reforçados com fibra de vidro (FRP), aço inoxidável, PVC, etc.

Etapas de instalação da calha Parshall

Etapa 1: Coloque o canal Parshall no canal aberto, mantenha o canal nivelado e certifique-se de que a linha central do canal Parshall coincida com a linha central do canal, para que a água não flua no canal Parshall. Após a água fluir pelo canal Parshall, o fluxo de água deve ser de fluxo livre. O grau de inundação do canal Parshall deve ser menor que o grau de inundação crítico especificado.

Requisitos: (1) Manter o fluxo a jusante da calha Parshall desobstruído. Nenhuma acumulação de água, se não estiver desobstruído. Manter uma diferença de nível de água maior ou igual a 30MM. (2) Deve haver uma zona de segurança de 1 a 3 metros a montante da calha Parshall. O canal de segurança deve estar nivelado com o fundo da calha para facilitar a medição ultrassônica. (3) Deve ser garantido que haja uma diferença de nível de água a jusante da calha Parshall, o fluxo esteja desobstruído e não haja acúmulo de água. Passo 2: Despejar concreto ou assentar tijolos nos lados esquerdo e direito da calha Parshall para garantir que a calha não se deforme. Calhas grandes devem ter suportes internos para garantir que a calha não se expanda. Garantir que todo o fluxo de água passe pela calha Parshall. A calha Parshall deve ser instalada horizontalmente. Se a distância entre a calha e o canal for muito grande, usar tijolos para manter a distância entre a calha e os tijolos em 50-100 milímetros e, em seguida, preencher com argamassa de cimento.
