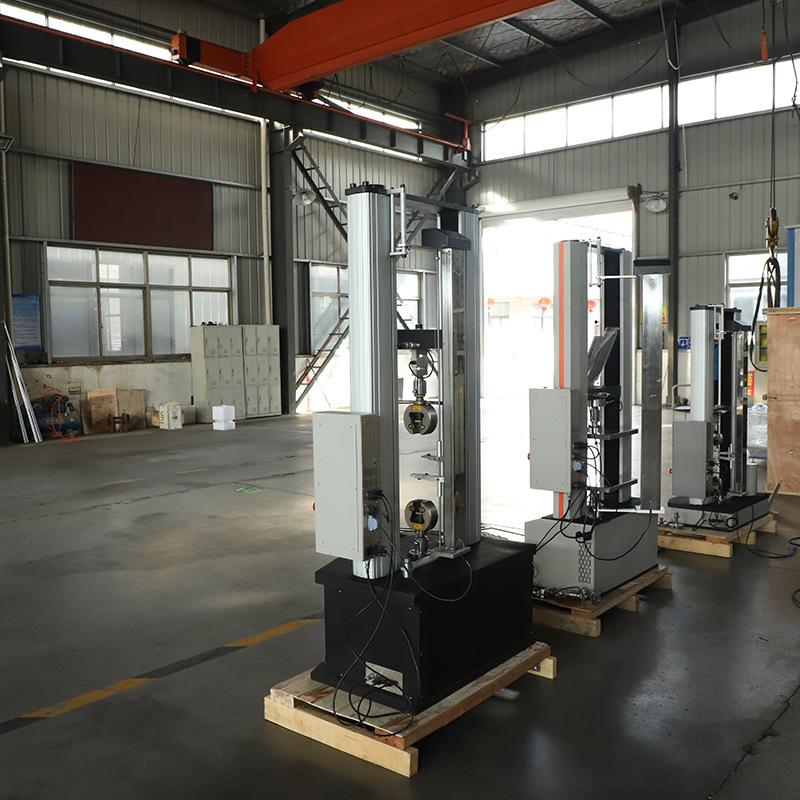

Máquina de ensaio universal eletrônica material plástico metal 20 50KN tração flexão cisalhamento Máquina de Ensaio de Tração Compressão

1. Uso do equipamento:

A Máquina de Teste Universal Eletrônica DR-6000A é adequada para testar as propriedades mecânicas, como tração, compressão, flexão, cisalhamento, rasgo, descascamento, perfuração, etc., de vários materiais metálicos e não metálicos. Ela também pode realizar testes de controle automático com taxa de carregamento constante, taxa de deformação constante e taxa de deslocamento constante, e possui funções para ciclos de carga de baixa frequência, ciclos de deformação e ciclos de deslocamento. É usada para obter indicadores como alongamento, resistência à tração, módulo de flexão, módulo de elasticidade, limite de escoamento, energia líquida, energia de histerese e energia total.

II. Esta máquina pode fazer tipos de curvas:

Carga VS. Deslocamento    Carga VS. Tempo    Deslocamento VS. Tempo    Tensão VS. Deformação  Carga VS. Alongamento entre dois pontos, e pode realizar testes e fornecer dados de acordo com normas internacionais como GB, ISO, DIN, ASTM, JIS, etc.

3. Características de desempenho:

Movido por um servomotor, o servomotor proporciona alta rigidez, alta precisão e alta eficiência de transmissão. O sistema de potência aciona uma esfera parafusada para realizar o processo de carregamento do teste. Esta máquina é controlada e medida usando um sistema de controle avançado de malha fechada totalmente digital DSP+MCU. Um computador é usado para exibição dinâmica do processo de teste e das curvas de teste, e para processamento de dados. Após o teste, o teste pode ser reanalisado usando o módulo de processamento gráfico para edição secundária. Possui exportação de dados para Excel para imprimir o relatório de teste. O desempenho do produto atinge o nível avançado internacional.

4. Conformidade com as normas:

1、Fabricado de acordo com os padrões GB/T2611《Condições Técnicas Gerais para Máquinas de Ensaio》e GB/T 16491《Máquina de Ensaio Universal Eletrônica》;

2、Calibrar e aceitar de acordo com GB/T12160 'Especificações para Extensômetros para Testes Uniaxiais' e GB/T16825 'Verificação de Máquinas de Ensaio de Tração';

3、Padrões aplicáveis: Aplicável a padrões internacionais como ASTM, DIN, ISO, JIS, BS.

5. Parâmetros técnicos:

(I) Parâmetros de medição
1、Força máxima de teste：20KN-50KN（opcional）；
2. Nível de precisão: 0,5;
3、Faixa de medição da força de teste: 0,2%—100%FS (carga máxima);
4. Erro de leitura da força de teste: Dentro de ±0,5% da leitura;
5、Resolução da força de teste: até 1/500000, faixa completa sem engrenagens, e a resolução da faixa completa permanece inalterada;
6、Frequência de aquisição de dados: 2000Hz
7、Erro de indicação de deslocamento: dentro de ±0,5% do valor indicado;
8、Resolução de deslocamento: 0,001 mm;
9、Faixa de medição de deformação: 0,2%—100%FS;

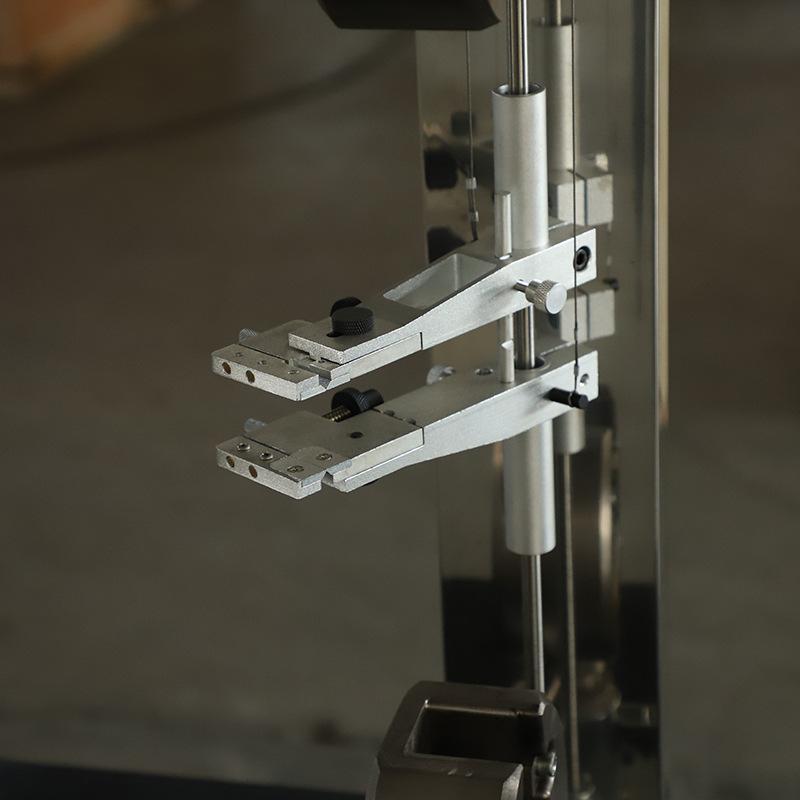

10、Faixa efetiva de grande deformação: 10～800mm; (se equipado com dispositivo de medição de grande deformação)
11、Erro de indicação de grande deformação: dentro de ±0,5% do valor indicado; (como equipado com dispositivo de medição de grande deformação)
12、Resolução de medição de grande deformação: 0,008mm; (se equipado com dispositivo de medição de grande deformação)
(II) Parâmetros de controle
1、Faixa de taxa de controle de estresse: 0,005～5%FS/s;
2、Precisão da taxa de controle de estresse:
Quando a taxa é <0,05% do fundo de escala/s, está dentro de ±1% do valor definido;
Quando a taxa for ≥0,05% do fundo de escala/s, estará dentro de ±0,5% do valor definido;
3、Faixa de taxa de controle de deformação: 0,005～5%FS/s；
4、Precisão da taxa de controle de tensão:
Quando a taxa é <0,05% do fundo de escala/s, está dentro de ±1% do valor definido;
Quando a taxa for ≥0,05% do fundo de escala/s, estará dentro de ±0,5% do valor definido;
5、Faixa de taxa de controle de deslocamento：0,001～1000mm/min
6、Precisão da taxa de controle de deslocamento:
Quando a velocidade for <0,5 mm/min, ela deverá estar dentro de ±1% do valor definido;
Taxa ≥0,5 mm/min, dentro de ±0,2% do valor definido;
(III) Parâmetros do host
1、Espaço de teste (distância central do pino de fixação superior e inferior): 800mm (pode ser personalizado de acordo com as necessidades do usuário);
2、Fonte de alimentação: tensão 220V/50Hz±10%; potência 1200W;

3、Dimensões externas：880×550×1860mm（mm）

3、Peso do host: 380kg

Seis, Configuração do Equipamento:
(1) Parte da unidade principal:
1. Espaço de teste do host: estrutura de espaço único;

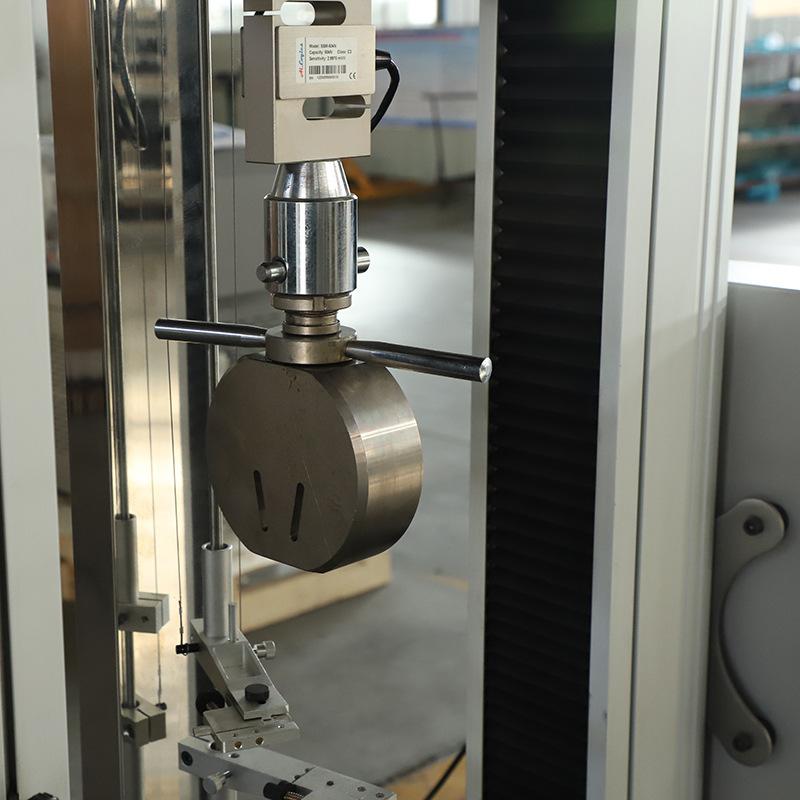

2、Sensor de Carga: 20KN-50KN (Opcional) Um conjunto de sensores de carga;
3、conjunto de servomotor e servocontrolador;

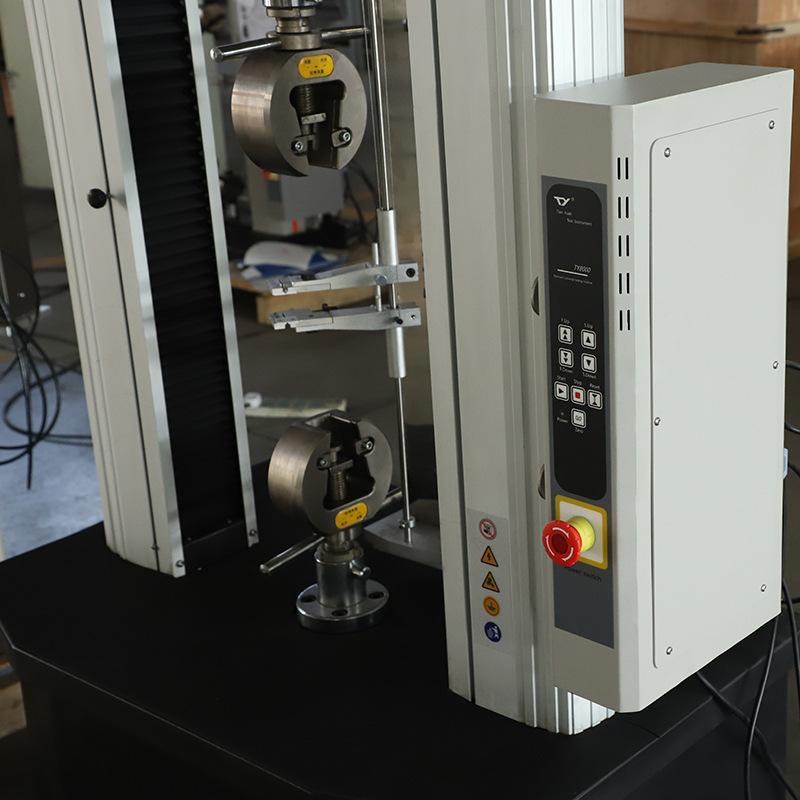

4、Um controlador manual com um display LCD que pode exibir o status de operação do equipamento, força de teste e deslocamento em tempo real. Possui força magnética e pode ser adsorvido em qualquer posição da estrutura;
(2) Controlador: Controlador de malha fechada completa (instalado dentro da máquina)
(3) Software de medição e controle: software de teste de malha fechada completa (instalado no computador)

(4) Acessórios Aleatórios

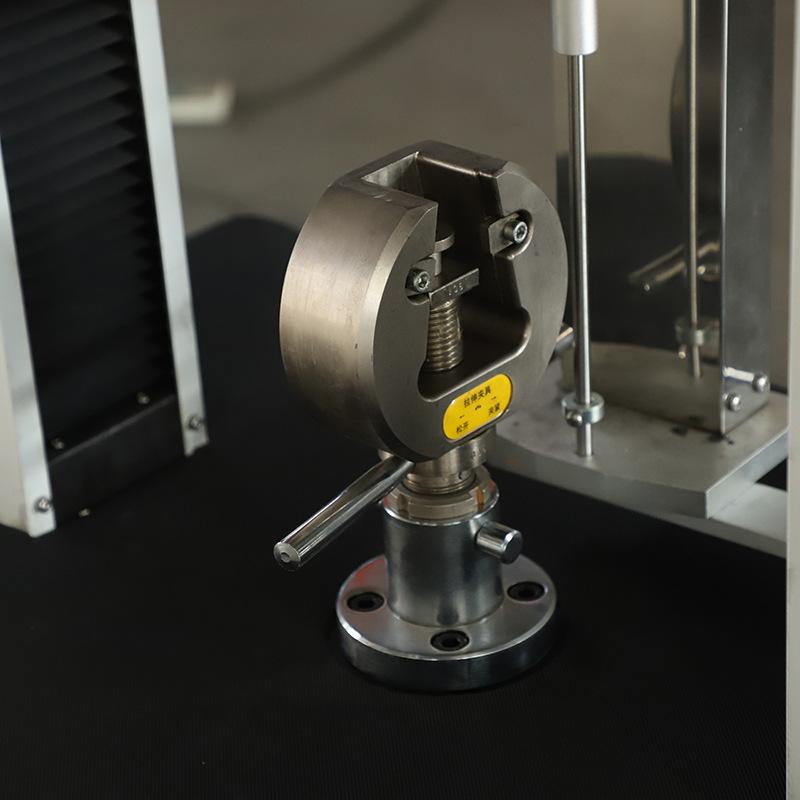

1、Acessórios Padrão: Um conjunto (tipo de acessório opcional)
(5) Dados Aleatórios
1、Lista de embalagem: uma cópia
2、Certificado de garantia: uma cópia
3、Certificado de Aprovação de Inspeção de Fábrica: um
4、Manual de instruções da máquina de teste: uma cópia
(seis) Computador de marca comercial (Lenovo ou Tsinghua Tongfang, garantia nacional): um

(sete) marca impressora (HP jato de tinta colorida A4): uma
