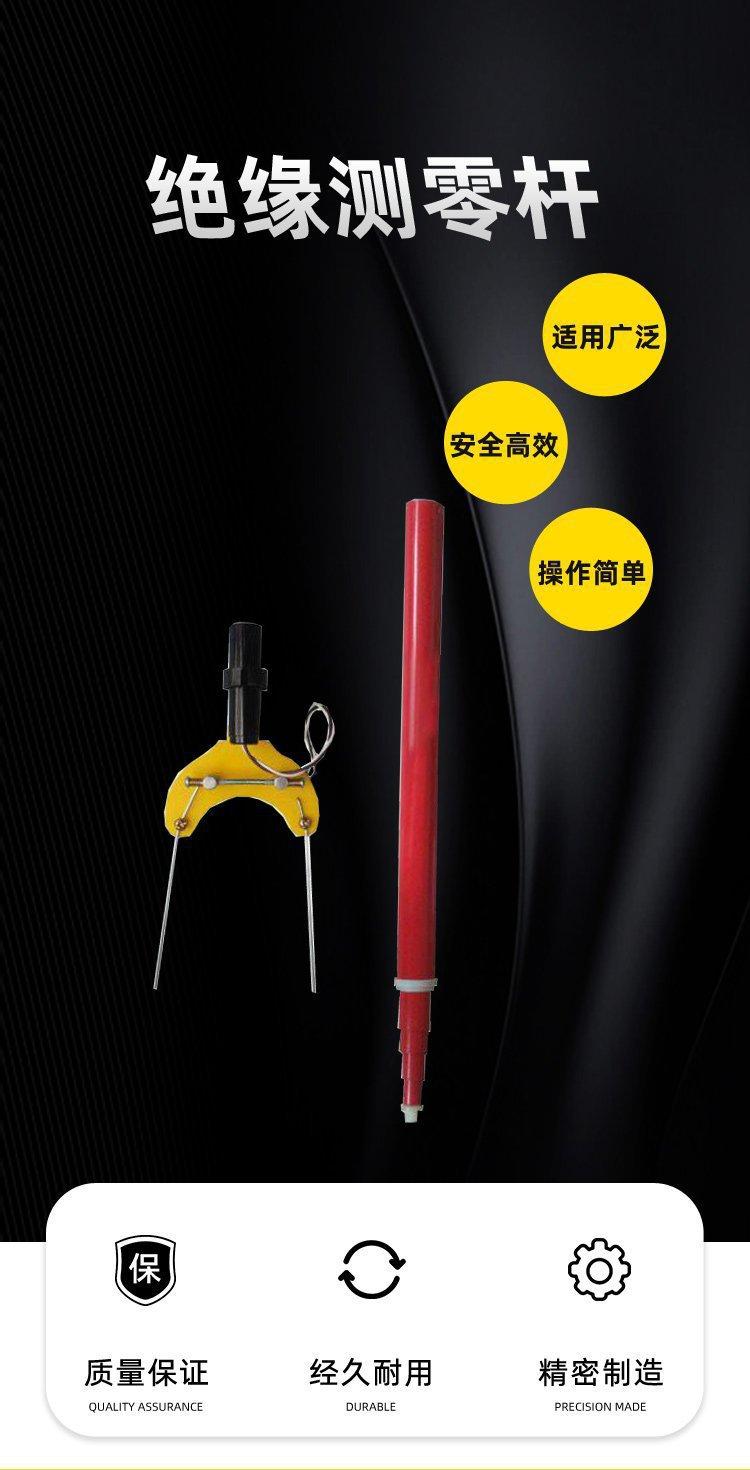

Haste Operacional Elétrica Dispositivo de Teste de Cadeia de Isoladores de Alta Tensão Haste de Teste de Linha de Energia Haste de Teste de Salto de Faísca

Descrição do produto:

1. Conceito

Atualmente, o método de centelhamento é geralmente usado para detectar isoladores em meu país. Ele é baseado no princípio da diferença de voltagem entre as duas extremidades do isolador. O centelhamento é geralmente fixo. O dispositivo de medição de centelhamento eletro-óptico produzido por nossa fábrica é ajustável e fixo de acordo com o nível de potencial. A extremidade é equipada com uma cabeça de medição de ângulo ajustável. Ao testar isoladores, um lado do garfo entra em contato com a tampa de aço do isolador, e o outro lado cruza o isolador que está sendo testado e entra em contato com a tampa de aço ou metal do isolador adjacente. A descarga de tensão de ajuste de lacuna produz descarga de faísca e emite som e luz de descarga. Se o isolador estiver com defeito (valor baixo ou valor zero), a diferença de potencial distribuída no isolador é muito pequena ou igual a zero, e a descarga de faísca não pode ser quebrada, e nenhum som de descarga pode ser ouvido, e a luz não está acesa. Este tipo de garrafa de porcelana tem valor zero e deve ser reparada imediatamente. Mudar.

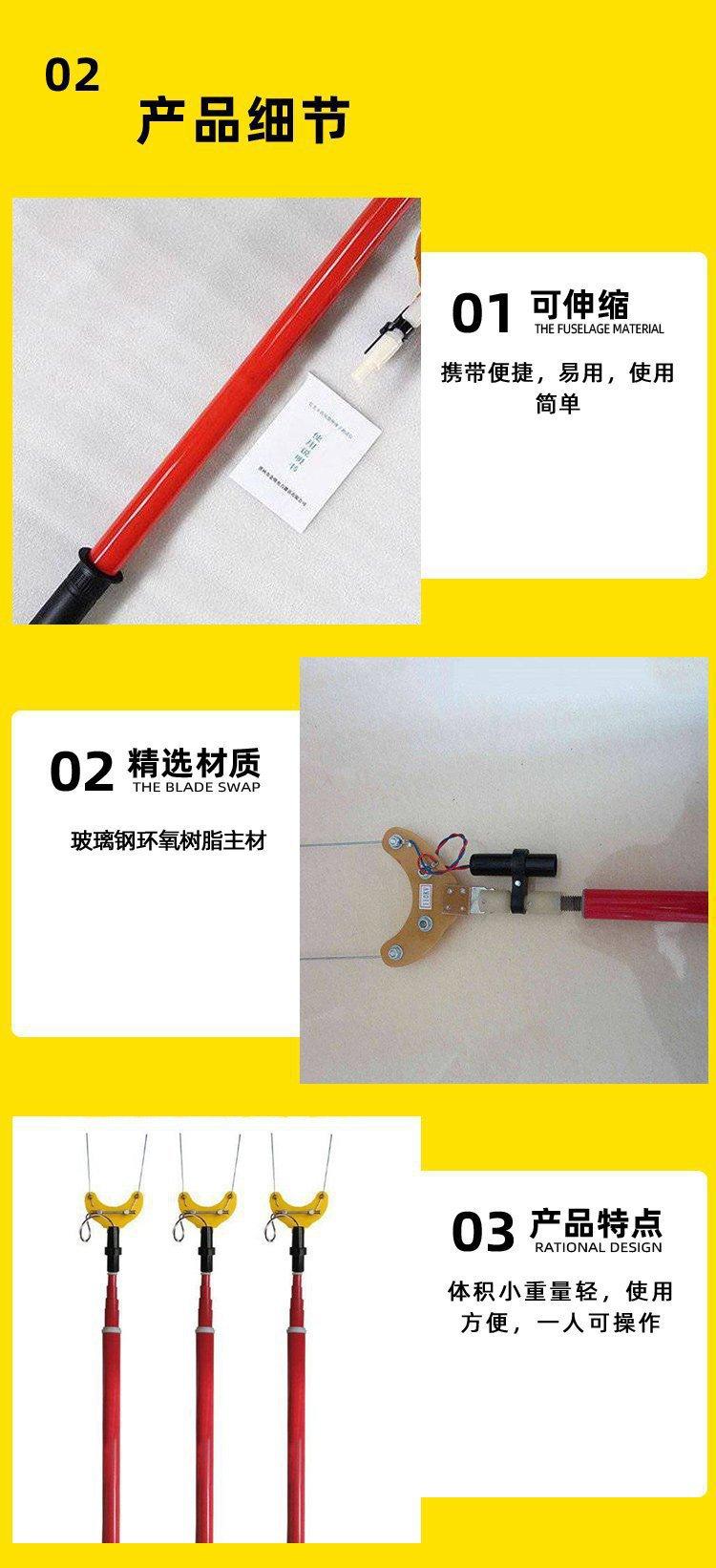

2. Estrutura

1. de acordo comGBpadrão13398-92Executar a alavanca de operação de produção.

2. O material é um tubo oco de fibra de vidro de resina epóxi.

3. Para cabeçalho45#Carro feito de aço.

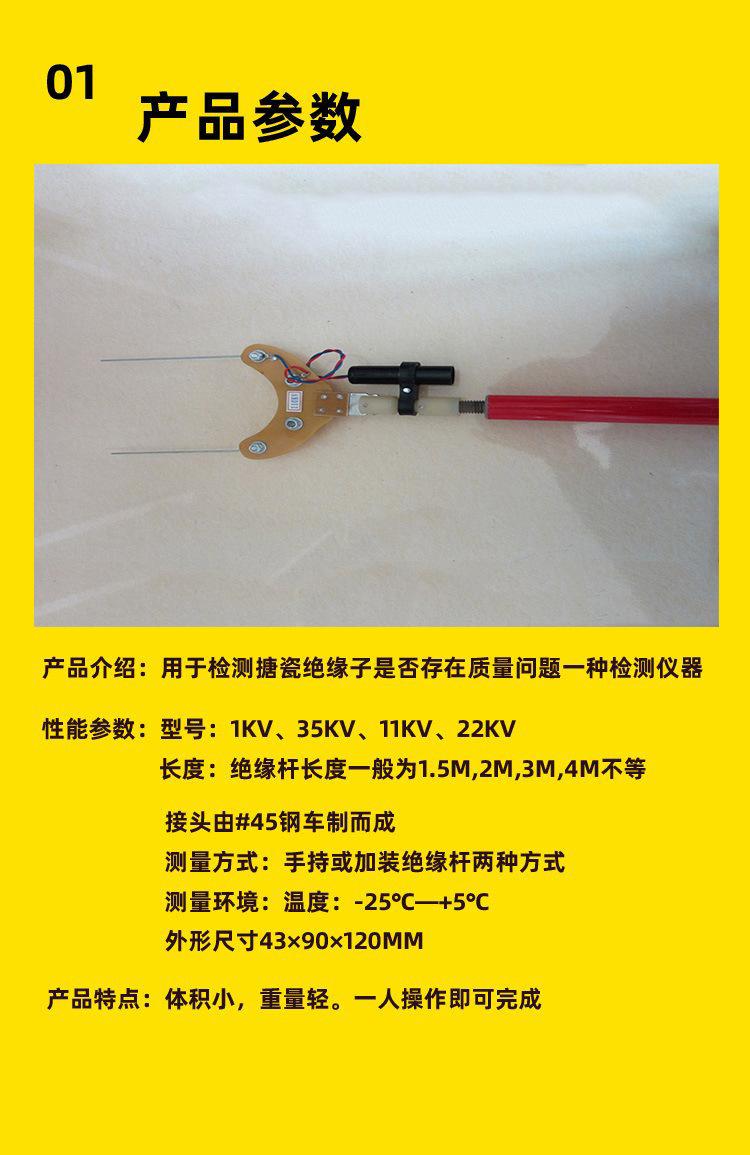

4. A sonda do detector de luz de centelhador é a seguinte:

1) O parafuso de cabeça esférica da estrutura fixa é feito de aço comum.

2）A placa de suporte atende ao padrãoGB51295-85A espessura da placa de tecido de vidro epóxi é2,5milímetros.

3) Galvanização de diversas peças metálicas.

3. Aplicação

Detecção ao vivo35-500 kVIsolador de suspensão, detector de lâmpada de faísca fixa ajustável, usado para detecção de valor zero de cadeias de isoladores de suspensão em usinas de energia, subestações e linhas de transmissão.

4. Método de operação

Antes de usar, conecte a haste de operação e ajuste a folga da cabeça esférica para manter a haste de operação a uma distância segura. Aperte o cinto de segurança para testar. Se a luz estiver acesa e houver um som de descarga, é um bom isolante. Se não estiver acesa e não houver descarga, é um isolante de valor zero.
